Le curve caratteristiche rivestono un ruolo importante in diversi settori (ad esempio, l'elettrotecnica, la tecnica di regolazione nelle valvole di regolazione, ecc.).

Per la classificazione delle curve caratteristiche è disponibile la classe CNS CNS_CHARACTERISTICS_GRAPH. Con le caratteristiche associate è possibile descrivere una curva caratteristica.

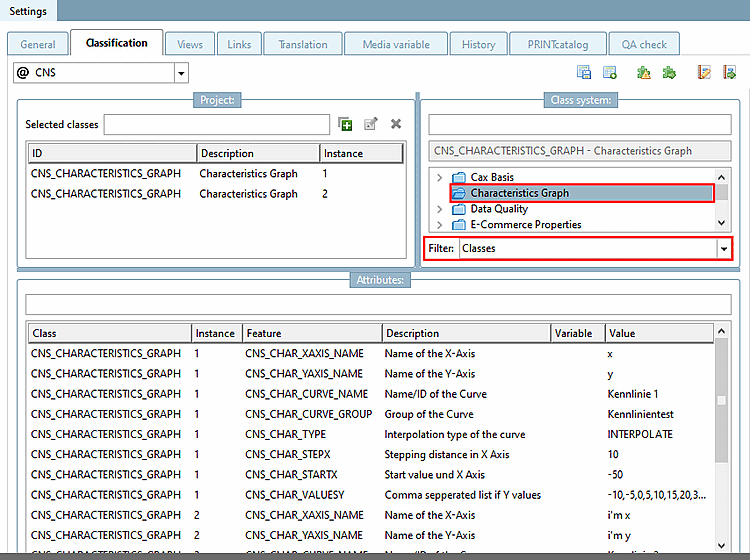

La figura seguente mostra un esempio di classe con caratteristiche e due istanze. Le caratteristiche possono essere create manualmente, ma di solito vengono importate in processi automatizzati (ad esempio dai dati VDI Excel).

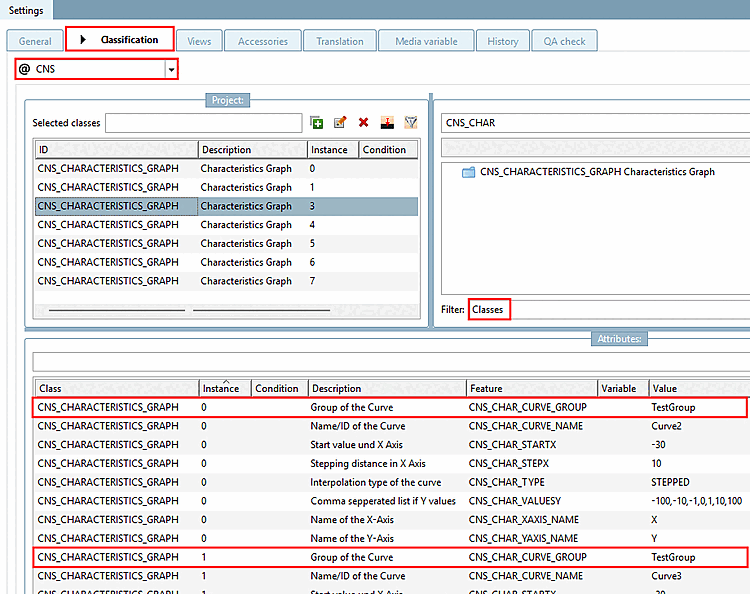

Figura 5.872. Esempio con più istanze: le curve caratteristiche con lo stesso nome di gruppo (in questo caso "TestGroup") vengono visualizzate in UN UNICO grafico .

Le caratteristiche in dettaglio:

Se sono disponibili i dati di classificazione corrispondenti, le curve caratteristiche presenti (nell’esempio seguente sono 3) vengono visualizzate in 3Dfindit (o su altre piattaforme) in un’area di dialogo dedicata denominata “Curve caratteristiche [Characteristics] ”.

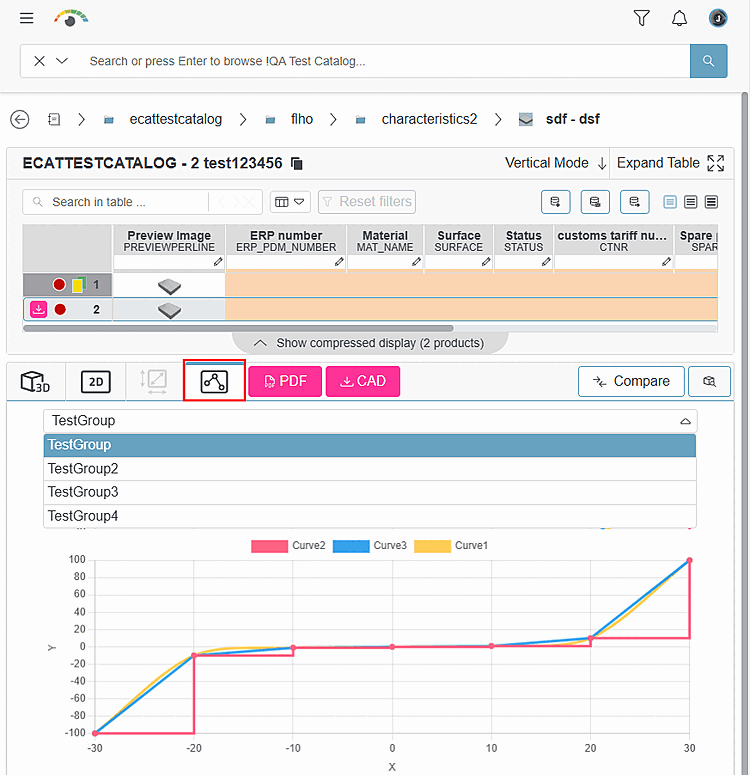

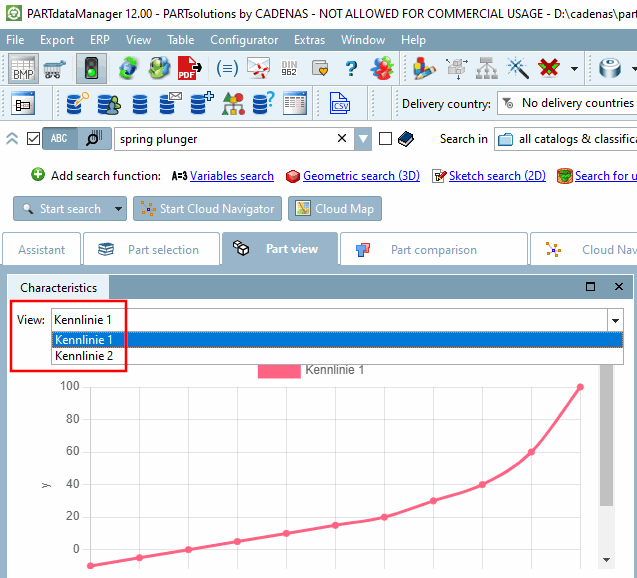

Figura 5.875. In questo esempio, la selezione "TestGroup" contiene 3 curve caratteristiche.

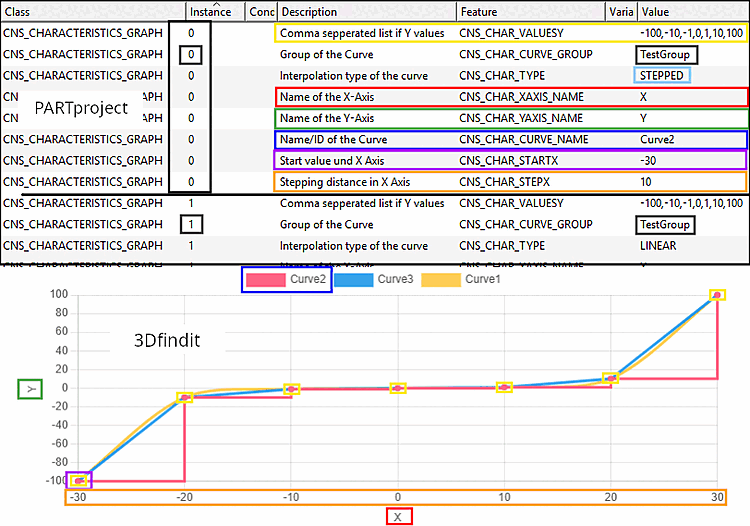

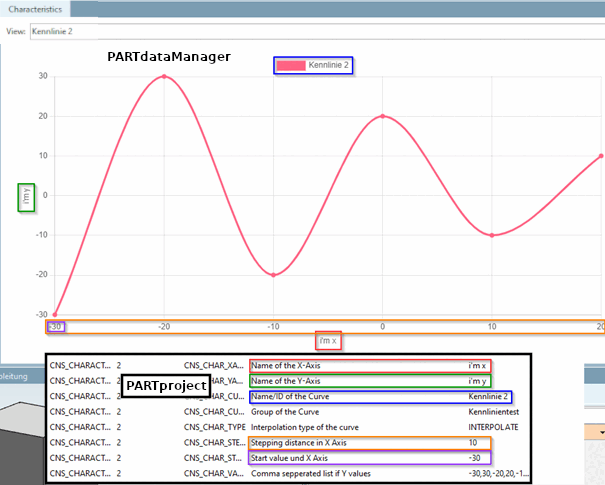

La seguente figura illustra, tramite colori, la corrispondenza tra le caratteristiche in PARTproject e la rappresentazione in 3Dfindit.

Figura 5.876.

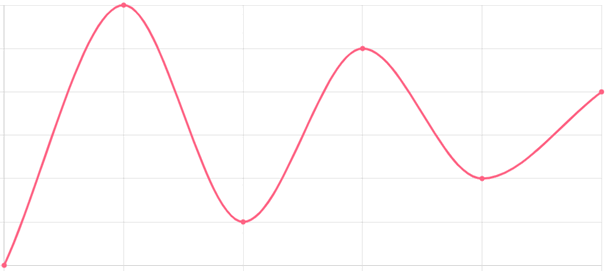

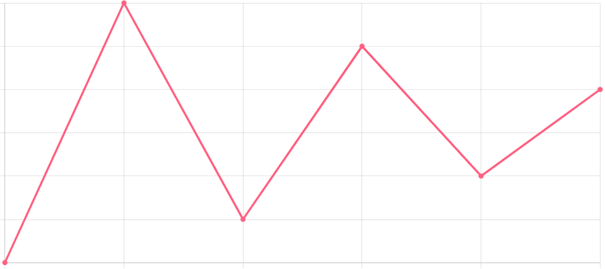

I valori delle ordinate (valori Y) vengono inseriti nella funzione corrispondente da sinistra a destra, separati da virgole. La curva viene quindi generata automaticamente, a partire dal punto di partenza definito e dalla distanza delle coordinate di ascissa.

Il gruppo della curva ha lo stesso valore sia per l'istanza "0" che per l'istanza "1", pertanto le due curve caratteristiche vengono rappresentate in UN unico grafico.

	Nota
	È possibile omettere un valore, che viene quindi completamente omesso dalla tabella, ad esempio: -30,30,,-10,10 In questo esempio, il valore -20,20 della tabella verrebbe omesso.
