1.5.2.4.2.  Algorithme défini par l'utilisateur
1.5.2.4.2.1. Nœuds individuels

Le nœud Algorithme défini par l'utilisateur [Custom algorithm] est utilisé lorsqu'il n'existe pas encore de nœud approprié pour l'action souhaitée. De cette manière, des tâches spéciales peuvent être effectuées avec un minimum d'effort.

Pour ce faire, utilisez le nœud Algorithme personnalisé [Custom algorithm] dans la fenêtre du docking Filtres disponibles [Available filters] sous Transformation.

Exemple: vous souhaitez supprimer l'extension du nom du document.

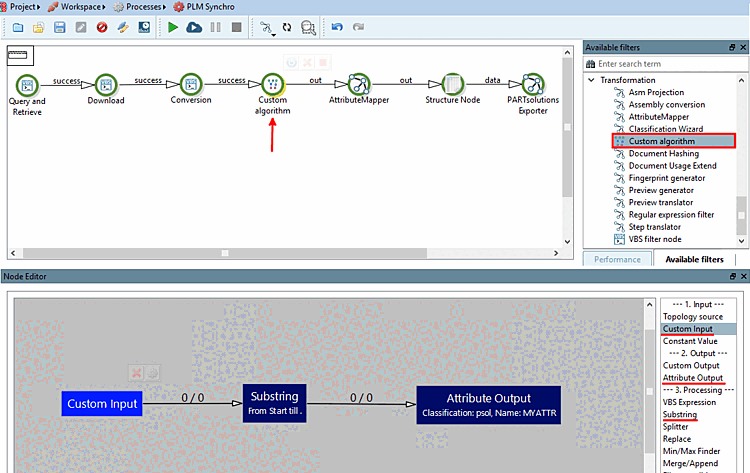

  1. Faites glisser le nœud Algorithme personnalisé [Custom algorithm] dans le pipeline entre Conversion et Attribute Mapper [AttributeMapper] (dans ce cas).

    L'exemple de pipeline présenté ici a été créé à l'aide de PLM Synchro Wizard.

    L'exemple de pipeline présenté ici a été créé à l'aide de PLM Synchro Wizard.

  2. Sélectionner le nœud.

  3. Faites glisser les "blocs" nécessaires dans l' éditeur de nœuds [Node Editor]. Il s'agit ici de l' entrée définie par l'utilisateur, de la sous-chaîne [Substring] et de la sortie d'attribut [Attribute Output].

  4. Ouvrez la boîte de dialogue correspondante en double-cliquant sur l'élément concerné.

    • Entrée personnalisée: Input est le nom du document.

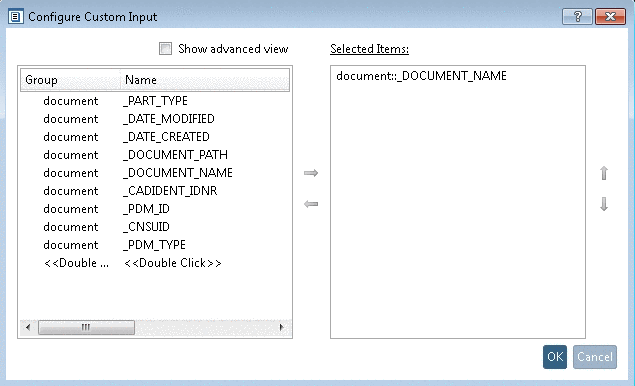

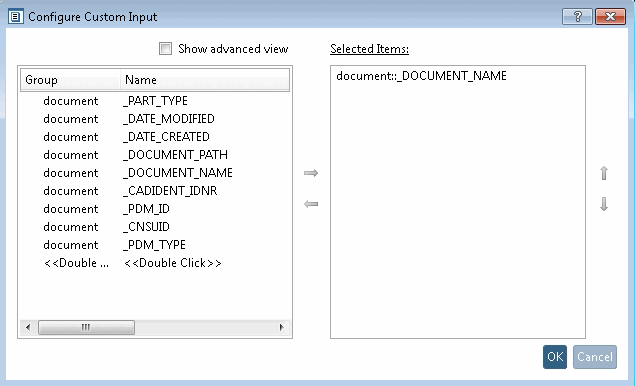

      Configurer Custom Input

      Configurer Custom Input

    • Sous-ring [Substring]: une opération doit être effectuée sur un sous-ring.

      Le réglage de l'illustration suivante signifie

      Utilise la sous-chaîne du début à la dernière occurrence avant le point.

      « Assembly.iam » devient alors « Assembly ».

      Configurer une sous-chaîne [Substring]

      Configurer une sous-chaîne [Substring]

    • Attribut Sortie [Attribute Output]: une classification cible [Target Classification] et un attribut cible [Target Attribute] sont attribués à la sortie.

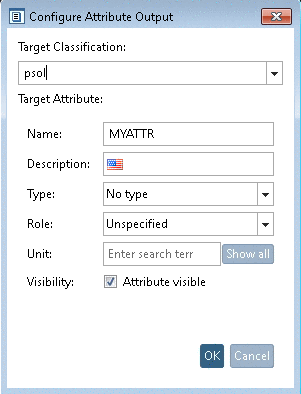

      Configurer l 'attribut Sortie [Attribute Output]

      Configurer l 'attribut Sortie [Attribute Output]
