Avec la V12, les outils sont présentés par défaut de manière groupée.
Un clic avec le bouton secondaire de la souris à n'importe quel endroit dans une barre d'outils ouvre un menu permettant d'activer ou de désactiver les barres d'outils :

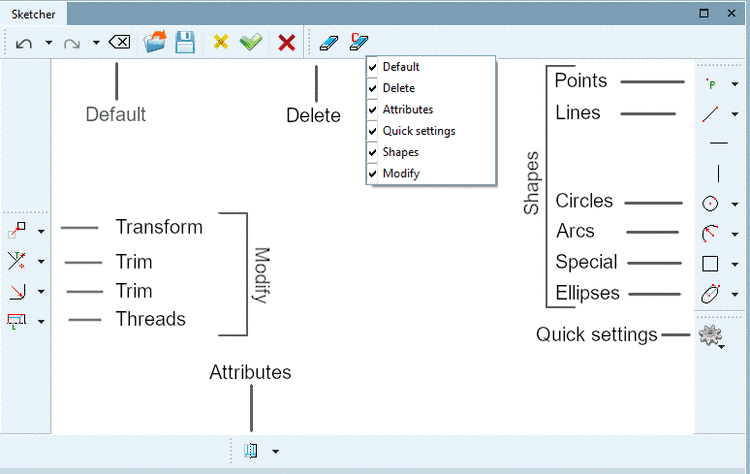

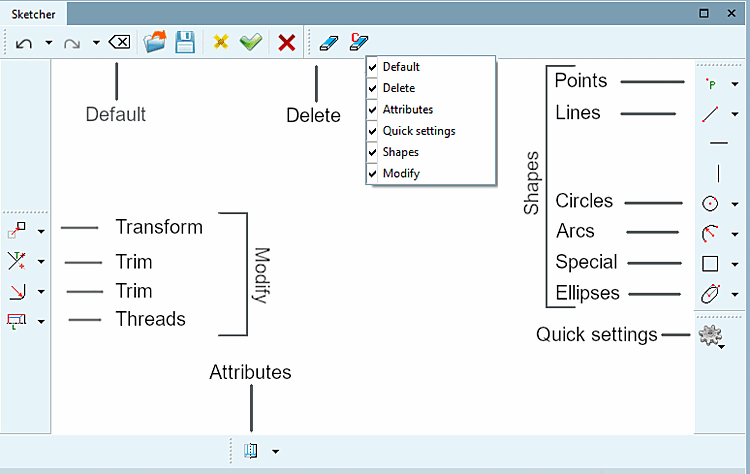

L'illustration suivante montre les noms de la barre d'outils et les noms de groupe tels qu'ils sont utilisés lorsque l'option de configuration Regrouper les outils [Group tools] est désactivée.
![Représentation des fonctions avec l'option de paramétrage "Regrouper les outils [Group tools]" activée](https://webapi.partcommunity.com/service/help/latest/pages/fr/partwarehouse/doc/resources/img/img_077603a4fde94fc0920cf651e6775dda.png)
Représentation des fonctions avec l'option de paramétrage "Regrouper les outils [Group tools]" activée
Par défaut, la fonction Grouper les outils [Group tools] est activée. L'option pour l'activer ou la désactiver se trouve dans PARTdesigner sous Menu Outils [Extras] -> Paramètres. [Preferences...].. -> Sketcher (hist.) [Sketcher (feat.)].

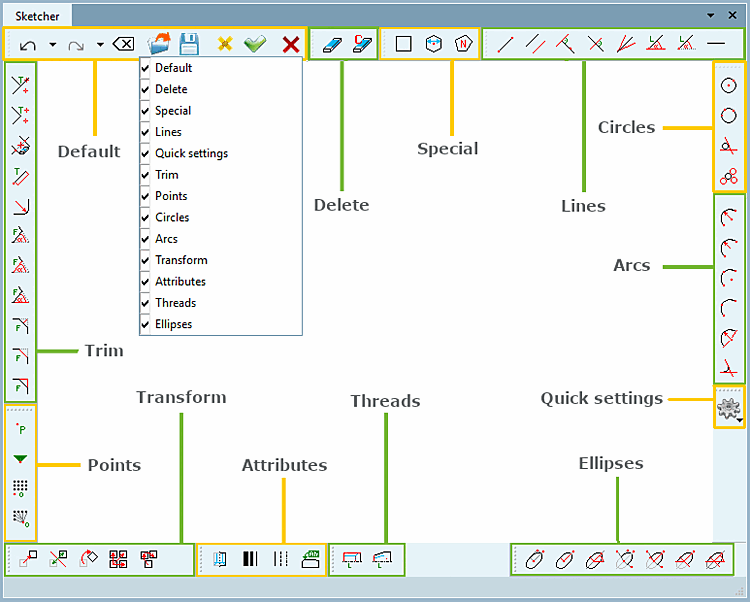

L'illustration suivante montre les barres d'outils avec des noms sans regroupement :
![Représentation des fonctions avec l'option de réglage "Regrouper les outils [Group tools]" désactivée](https://webapi.partcommunity.com/service/help/latest/pages/fr/partwarehouse/doc/resources/img/img_0f394562221745db86ac29a945f12cf7.png)
Représentation des fonctions avec l'option de réglage "Regrouper les outils [Group tools]" désactivée
