7.11.3. [Template] avec informations de base

[Remarque]Remarque

L'élément "Template" contient des informations de base et est obligatoire.

Il possède les attributs suivants :

  • nom

    Le nom est l'identifiant unique de cette vue de dessin. C'est-à-dire qu'il ne doit pas y avoir d'autre homonyme.

  • unitbase

    Indique l'unité de base dans laquelle la vue du dessin est définie.

  • hide (définissez l'attribut vous-même si nécessaire)

    Avec "hide=1", vous pouvez empêcher l'affichage du modèle sous PARTdataManager -> Dérivation 2D [2D derivation] -> Vues combinées [Combination views].

    [Remarque]Remarque

    Cette option est éventuellement intéressante si vous créez des fichiers dw explicitement pour d'autres applications (p. ex. PARTtemplateDesigner ) ou pour des buts d'application (p. ex. pour la fonction de feuille de données PDF [PDF datasheet] ).

exemple:

[Template]
name=datasheet
unitbase=mm
hide=0/1

Vue en coupe

Vous pouvez également appliquer des coupes aux vues 2D.

Déclarez pour cela dans le bloc Template le plan de coupe, la direction de la coupe (1/-1) et éventuellement un décalage.

Exemple 1:

[Template]
cutPlaneType=YZ
cutPlaneDirection=1
cutPlaneDistance=0.0

Exemple 2:

Il est également possible d'utiliser des expressions complexes contenant des variables.

[Template]
cutPlaneType=XY
cutPlaneDirection=1
cutPlaneDistance=$CP./2-($CP.-$CG.)/4

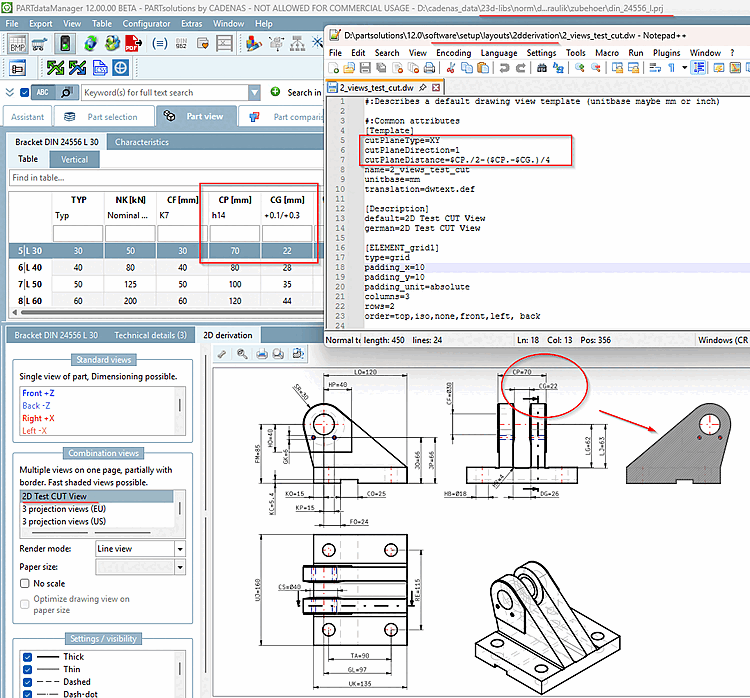

« cutPlaneDistance » avec utilisation de variables

« cutPlaneDistance » avec utilisation de variables

Indiquez sous "order" les vues à afficher souhaitées :

[ELEMENT_grid1]
type=grid
padding_x=10
padding_y=10
padding_unit=percent
columns=2
rows=1
order=back,left

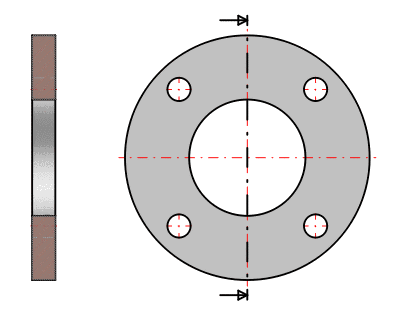

Exemple : à gauche, une vue de dessus du plan de coupe ; à droite, une vue de profil du plan de coupe. Dans la vue de profil, une ligne en pointillés indique le plan de coupe, tandis que des flèches indiquent la direction du regard.

Exemple : à gauche, une vue de dessus du plan de coupe ; à droite, une vue de profil du plan de coupe. Dans la vue de profil, une ligne en pointillés indique le plan de coupe, tandis que des flèches indiquent la direction du regard.

[Remarque]Remarque

La définition dw a la priorité sur la définition manuelle.

Il n'est possible d'activer la coupe que pour l'ensemble du dessin, elle s'applique à toutes les vues.
