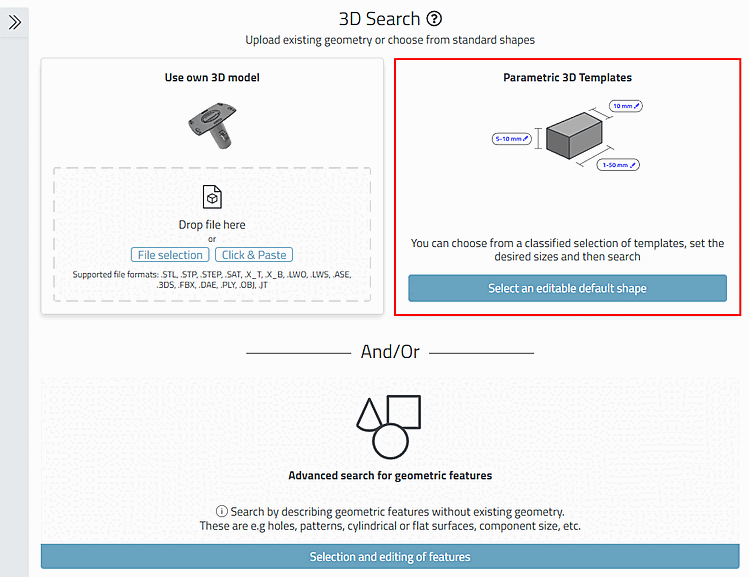

Fare clic sul pulsante Seleziona modulo standard modificabile [Select an editable default shape].

Figura 5.100.

Selezionare un componente proprietario di Classe 2.0 (nell'esempio "Piegatura di un tubo con flangia").

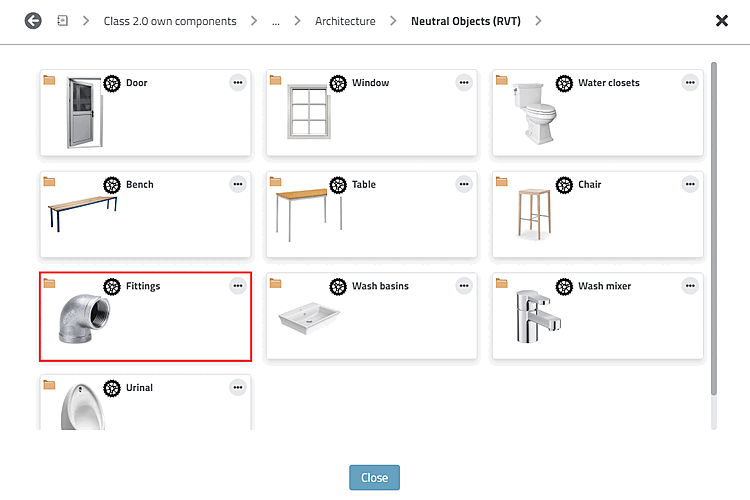

Figura 5.101. Classe 2.0 Parti proprie -> Oggetti neutri

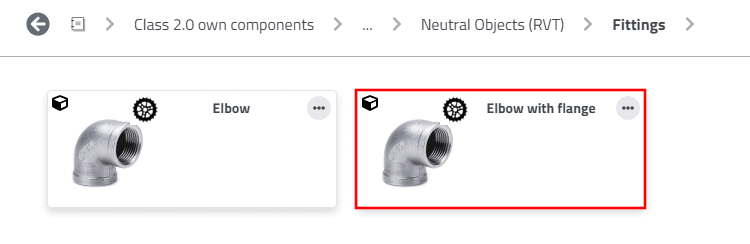

Figura 5.102. Curva per tubi con flangia

Aprire la parte facendo doppio clic su di essa.

-> Si apre la finestra di dialogo delle impostazioni.

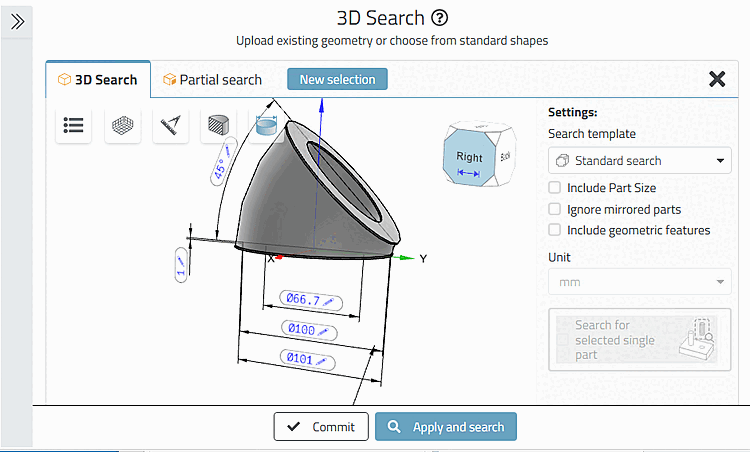

Figura 5.103. Dialogo delle impostazioni

Regolare i valori delle variabili regolabili direttamente nell'anteprima 3D fino a quando il modello per soddisfare le vostre esigenze.

Nota Impostare prima il diametro esterno della curva del tubo e poi i diametri interno e della flangia. (Il diametro interno non può essere maggiore del diametro esterno).

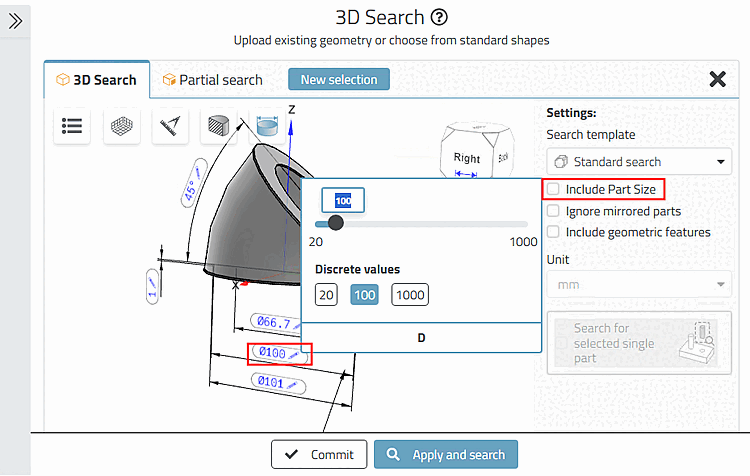

Figura 5.104. Valori impostati

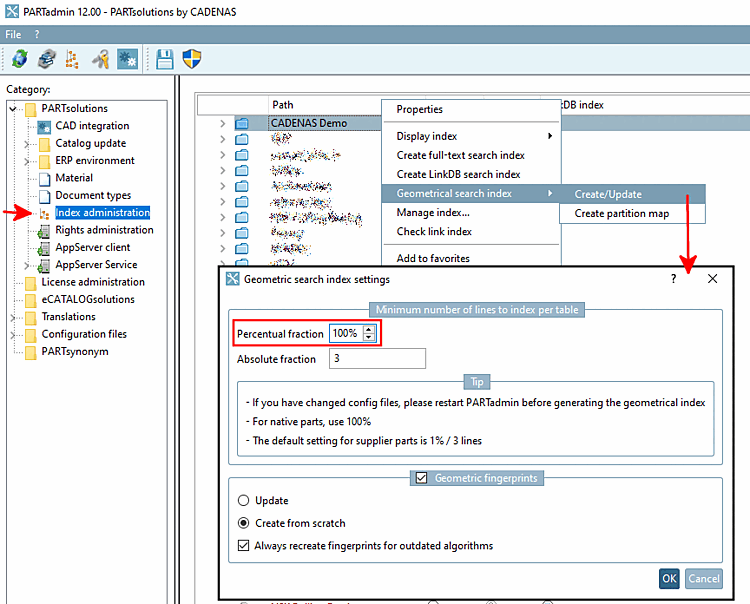

Nota Assicuratevi che l'opzione Includi dimensioni componenti [Include Part Size] sia disattivata, poiché nei cataloghi dei produttori non tutte le righe per tabella sono indicizzate geometricamente per impostazione predefinita, altrimenti potreste ricevere zero riscontri. Se l'opzione è disattivata, è sufficiente determinare e selezionare la riga della tabella appropriata nella tabella dell'hit. Per lo stesso motivo, impostate la somiglianza minima richiesta a 70. Per le parti proprietarie, di solito viene indicizzato il 100% di tutte le righe per tabella. L'indicizzazione al 100% può essere recuperata amministrativamente in qualsiasi momento. Se l'indicizzazione al 100% è disponibile, il modo più rapido per ottenerla è ovviamente quello di attivare l'opzione Includi dimensione pezzo [Include Part Size]. Figura 5.105. PARTADMIN -> Gestione indici [Index administration] -> Indice di ricerca geografica [Geometrical search index] -> Creazione/aggiornamento [Create/Update] -> Quota percentuale [Percental fraction]

Nell'esempio sono stati impostati 118, 120 e 124.

Figura 5.106. Valori statutari

Infine, fare clic su Applica e cerca [Apply and search].

-> Vengono visualizzati i risultati della ricerca (se necessario, espandere l'ambito di ricerca).

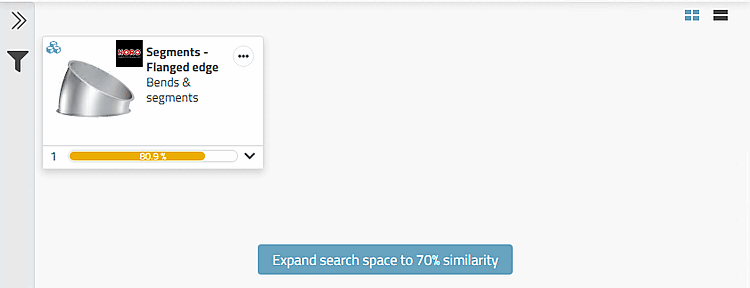

Figura 5.107. Risultati della ricerca

Aprire il componente Noro.

-> Il componente viene visualizzato con una dimensione diversa (poiché la dimensione adatta non è almeno indicizzata).

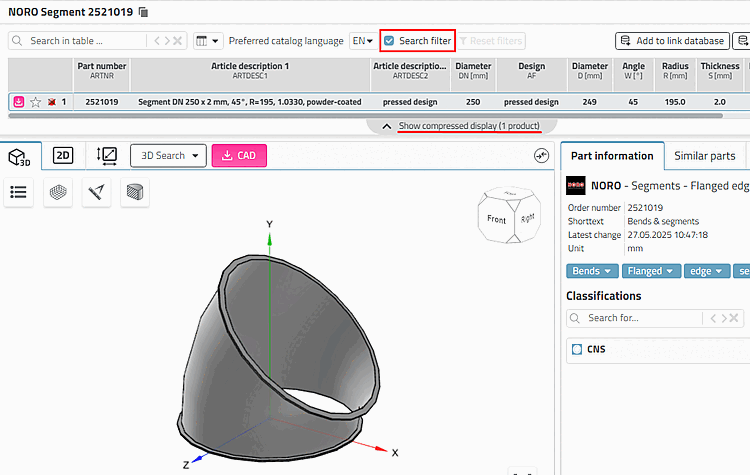

Figura 5.108. Sezione risultati in visualizzazione parziale

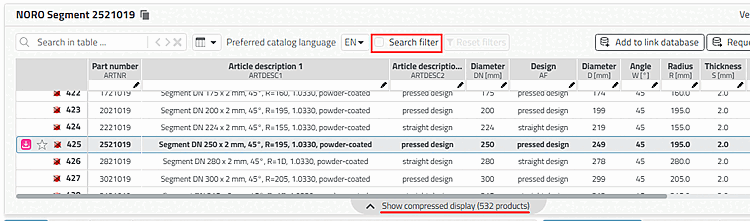

Fare clic sull'icona filtro dei risultati della ricerca per [Search filter on/off] visualizzare la tabella completa e verificare se La dimensione appropriata è inclusa.

Figura 5.109. Tabella non filtrata

Filtrare la tabella per diametro e angolo. Inserire "Diametro 110-130" e "Angolo 45".

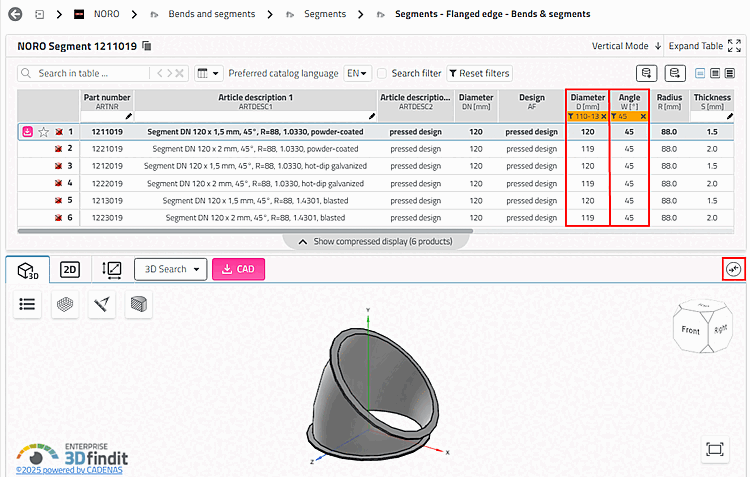

Figura 5.110. Filtrare la tabella per "Diametro" e "Angolo".

Clicca sull'icona parte per confrontare . [Add part to compare]

-> Il pezzo viene caricato nel confronto dei pezzi.

-> Questo è indicato dal numero nel pulsante di confronto [Compare] o dal numero che aumenta di un contatore.

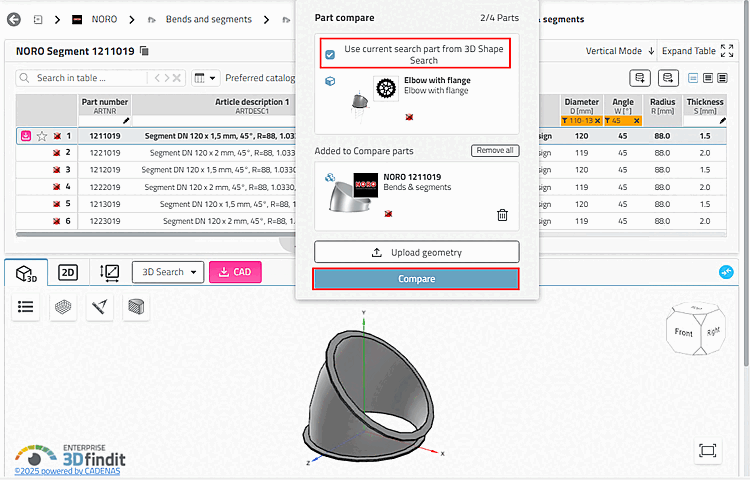

Fare clic sul pulsante Confronta [Compare].

-> Si apre la finestra di confronto delle parti [Part compare].

-> Attivare l'opzione Parte di ricerca corrente [Current search part].

Figura 5.111. Confronto tra parti aperte

Fare clic sul pulsante Confronta [Compare].

-> La parte di ricerca e la parte dei risultati vengono aperte a confronto.

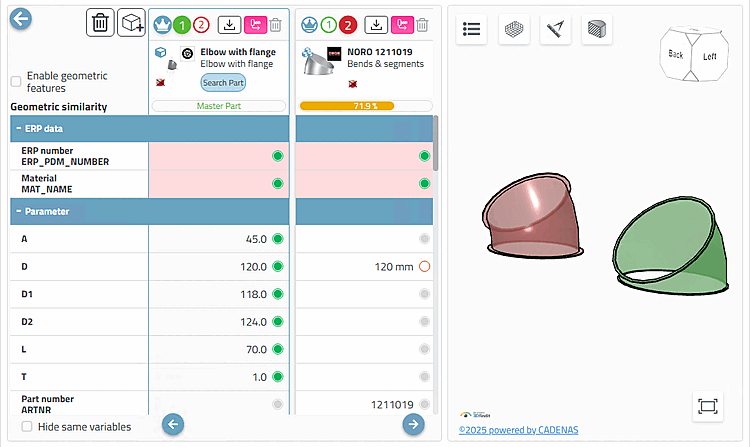

Figura 5.112. Confronto tra le parti

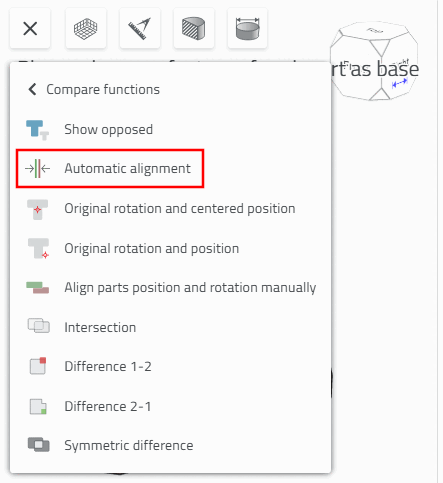

Fare clic sul pulsante Rotazione originale e posizione centrata sui componenti [Original rotation and centered position].

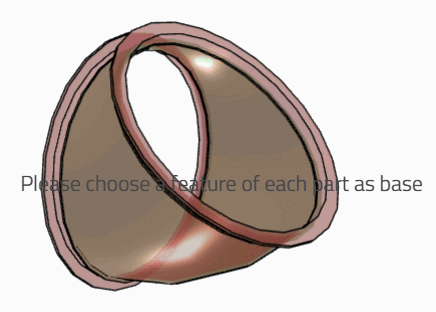

Figura 5.113. Allineamento automatico dei componenti

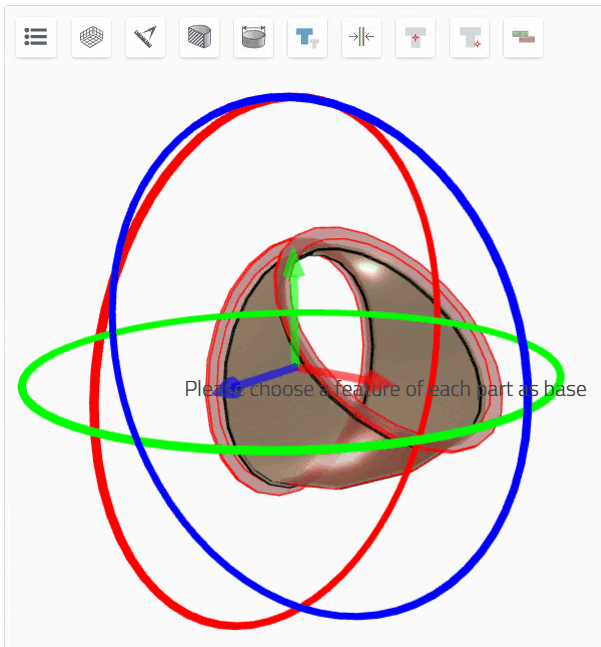

Selezionare la parte in uno degli stati sovrapposti. Muovere e/o ruotare il pezzo utilizzando gli assi e i cerchi di rotazione.

Figura 5.114. Allineamento manuale dei componenti

È possibile confrontare le parti risultanti tra loro nello stesso modo.
