2.3. Informazioni specifiche per il CAD
2.3.8.  Integrazione Creo - Amministrazione
Indietro  Avanti

2.3.8.  Integrazione Creo - Amministrazione

2.3.8.1. Blocco [CreationOptions(is3d)]
2.3.8.1.1. Chiave "CreaDimensioni"
2.3.8.1.2. Ricerca automatica della precisione
2.3.8.1.3. Chiave "PoolPath"
2.3.8.1.4. Chiave "NomeFile"
2.3.8.1.5. Tasto "Materiale
2.3.8.1.6. StratoAsseTemporale
2.3.8.2. Mappatura degli attributi in Creo
2.3.8.2.1. Blocco [AttributeMapping(is3d)]
2.3.8.2.2. Blocco [CadDocumentAttributes] - Trasferimento di attributi definiti dall'utente
2.3.8.2.2.1. Attributi definiti dall'utente con specifica del tipo
2.3.8.2.2.2. Aggiunta di nuove chiavi
2.3.8.3. Blocco [MatMAP] - Mappatura dei materiali in Creo
2.3.8.4. Blocco [UI] - Configurazione di menu e barre degli strumenti
2.3.8.5. Attivazione dell'interfaccia PARTsolutions in Creo Parametric
2.3.8.6. Conversioni da Creo a formato STEP
2.3.8.7. Documentazione per l'utente

In configurazione ifproewildfire.cfg troverai tutti Opzioni di impostazione dell'interfaccia Creo.

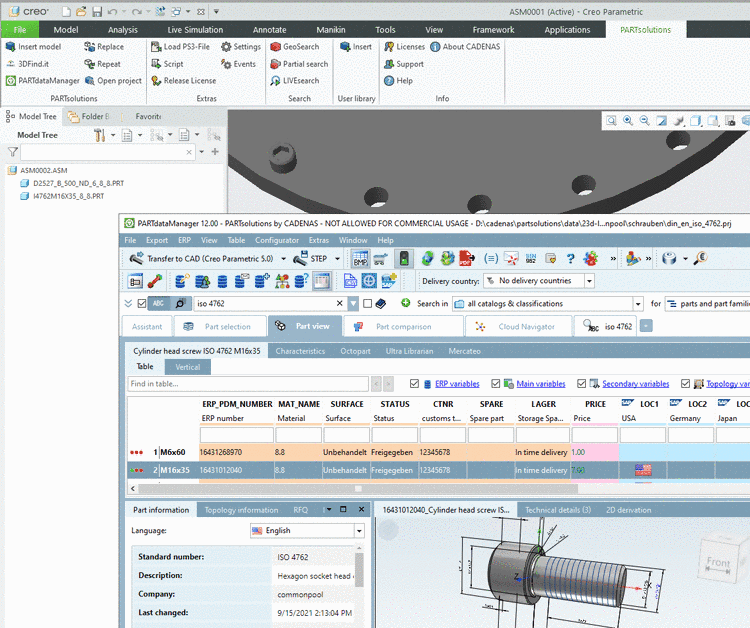

Parte da PARTdataManager con "Inserisci modello [Insert model]".

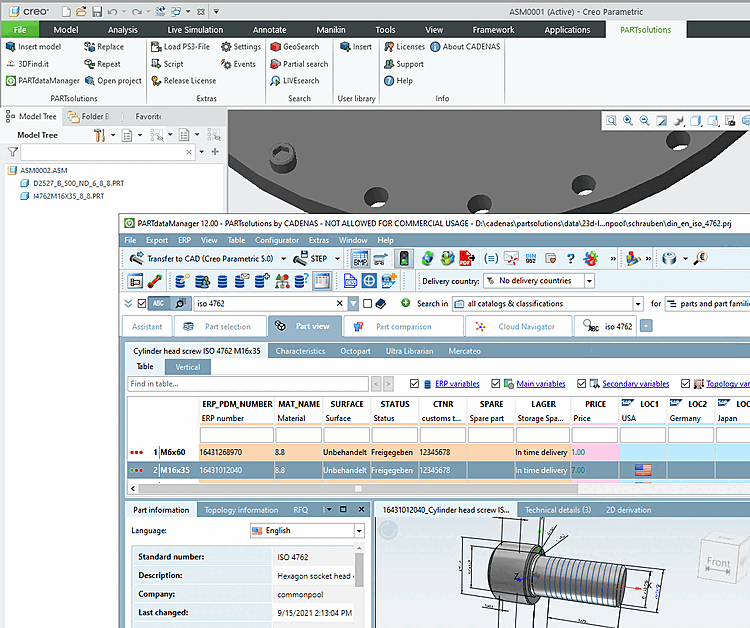

Figura 2.201. Parte da PARTdataManager con "Inserisci modello [Insert model]".

[Nota]Nota

Informazioni generali sulla configurazione dei plug-in di Creo

  • Creo non supporta i percorsi UNC.

    Riguarda la sicurezza in tutte le installazioni.

    Una correzione da parte di PARTsolutions non è possibile.

    Creare una condivisione di rete per l'installazione di CADENAS e la directory del pool.

  • Configurazione delle seguenti opzioni di interfaccia

    [CreationOptions]
PoolPath
TemplateName
ThreadUDFFile
DraftUDFFile
sweepAddUdfFile
sweepSubUdfFile
MassUdfFile
MassUdfPDM

[INTERFACE]
SeamlessURL
insertsymmacro
insertsecmacro
insertsketchmacro
NativeCheckoutPool
MetafileName

  • Informazioni generali sulla mappatura degli attributi

    Gli attributi definiti dall'utente che sono supportati da CAD sono (anche combinati tra loro separati da una virgola)

    • DESIGNATO -> attributi destinati a PDM

    • READONLY -> Attributi di sola lettura

    • BOOLEAN -> Valore booleano

    • INTEGRO -> Intero

    • DOPPIO -> numero decimale

    • STRING -> Valore stringa

Le informazioni più importanti si trovano nei singoli blocchi, nelle chiavi e nel file di configurazione stesso.

Di seguito sono riportate informazioni generali su alcuni blocchi e chiavi.

Sezione 2.2, “Informazioni cross-CAD ”La sintassi e i concetti essenziali si trovano in .

[Nota]Nota

Le modifiche ai file di configurazione devono essere effettuate solo da utenti esperti o da consulenti CADENAS.
