3.3.3. SAP ECTR
3.3.3.4. Esecuzione del test
Indietro  Avanti

3.3.3.4. Esecuzione del test

  1. Avviare SAP ECTR .

    (Ad esempio, collegando da \ECTR5.2\basis\sys\win\bin\dsc_StartPlm.exe )

  2. Avviare NX da ECTR.

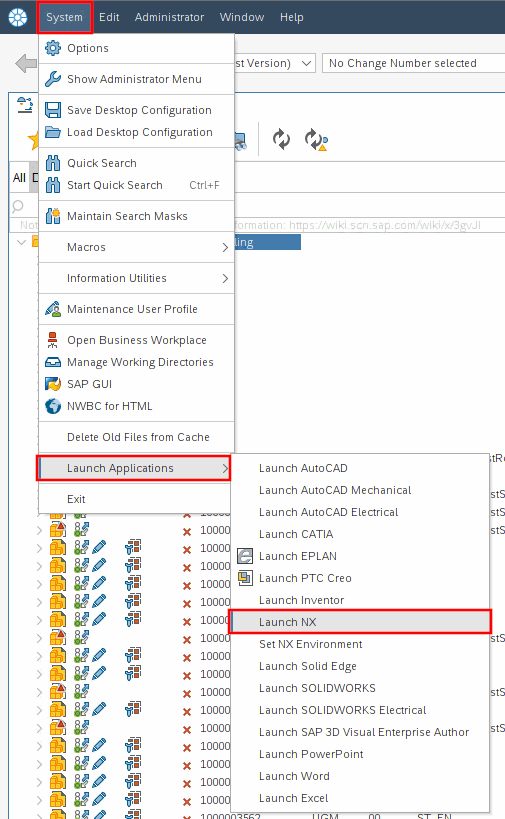

    Avviare, ad esempio, tramite Sistema > Avvia applicazioni > Avvia NX

    Figura 3.99. Avviare, ad esempio, tramite Sistema > Avvia applicazioni > Avvia NX

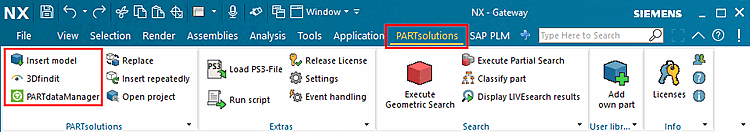

  3. Avviare PARTdataManager o 3Dfindit da NX.

    Figura 3.100.

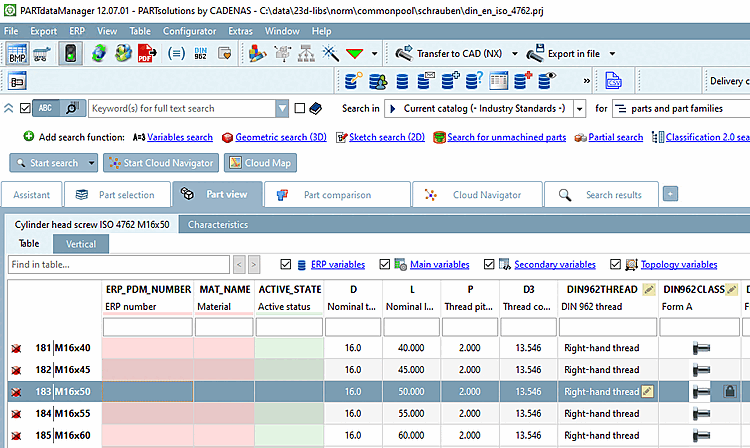

  4. Selezionare una parte e fare clic su Trasferisci al CAD.

    Figura 3.101.

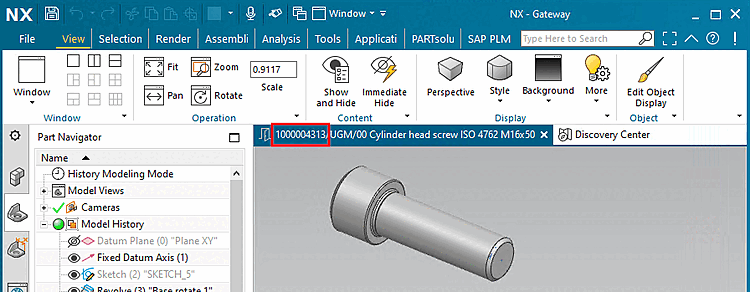

    -> La vista cambia in NX.

    Nel nome del file, il numero del documento SAP è in prima posizione, il che indica già un'integrazione riuscita.

    Figura 3.102.

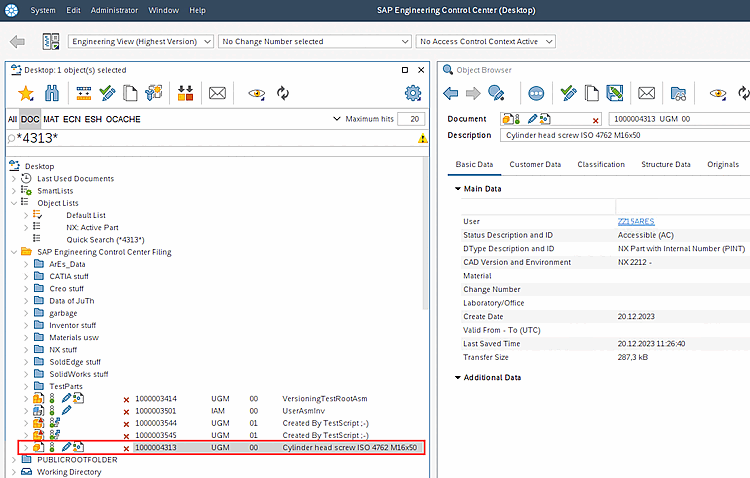

  5. Passare a SAP ECTR.

    Cercare il numero del documento.

    -> La parte è stata creata automaticamente in SAP ECTR.

    Figura 3.103.

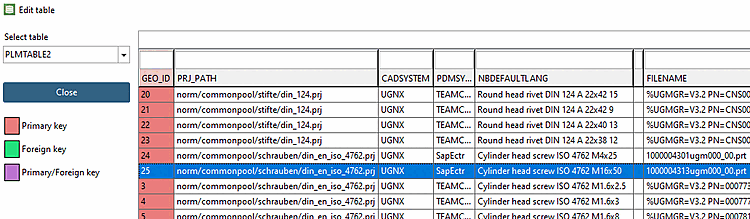

  6. Controllare se la parte è stata creata in PLMTABLE2.

    A tal fine, aprire PLMTABLE2 in PARTlinkManager tramite il menu Strumenti -> Database -> Modifica tabelle aggiuntive [Edit additional tables].

    Figura 3.104.
