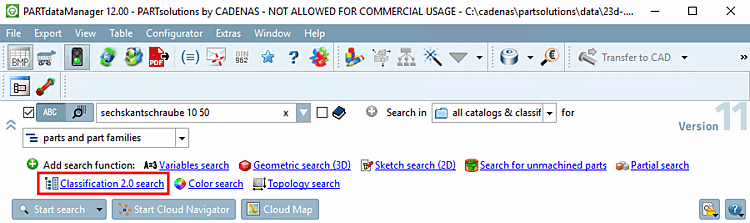

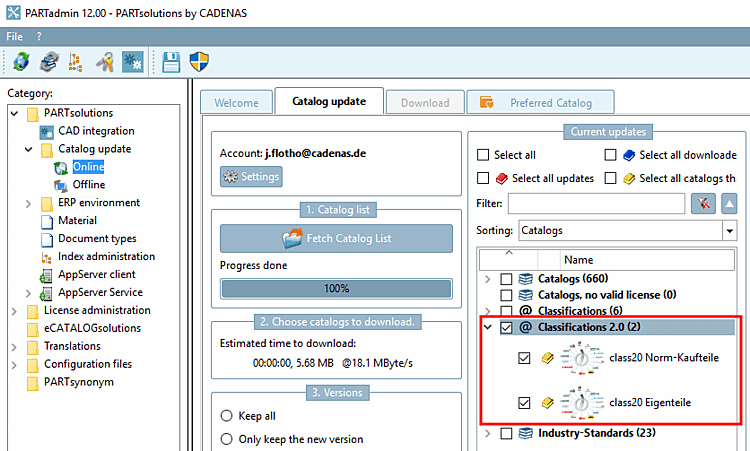

Richiamare la ricerca Classificazione 2.0 [Classification 2.0 search].

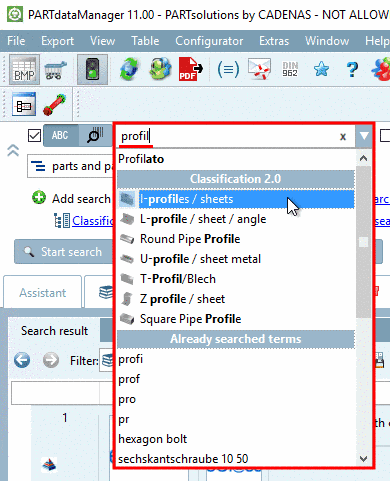

Figura 3.338.

-> Si apre l'omonima finestra di dialogo.

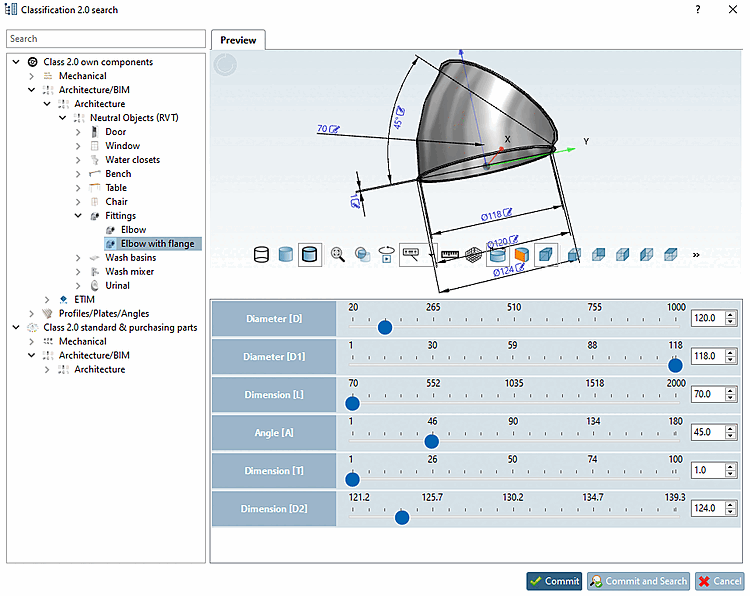

Selezionare un pezzo proprietario di Classe 2.0 adatto nell'albero degli indici (qui nell'esempio "Curva di tubo con flangia").

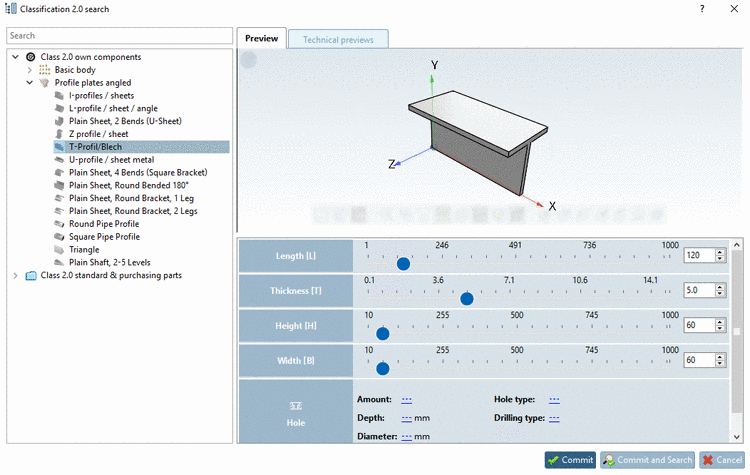

Figura 3.339.

Regolare le variabili del modello parametrico creato utilizzando il cursore o il campo di immissione.

In questo esempio sono stati impostati il diametro interno 118, il diametro esterno 120 e il diametro esterno della flangia 124.

Infine, fare clic su Applica [Commit].

-> La vista torna alla finestra principale.

Regolare l'impostazione in Ricerca in [Search in] (ad es. tutte le classificazioni dei cataloghi [all catalogs classifications] o Catalogo corrente [Current catalog] xy). In Ricerca per, l'impostazione Singoli pezzi è di solito preferibile.

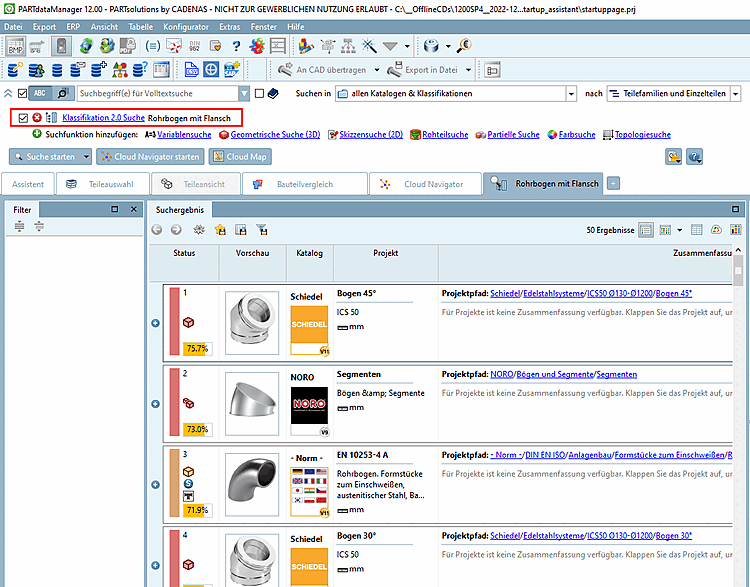

Fare clic su Avvia ricerca [Start search].

-> I risultati vengono visualizzati in una pagina separata per impostazione predefinita.

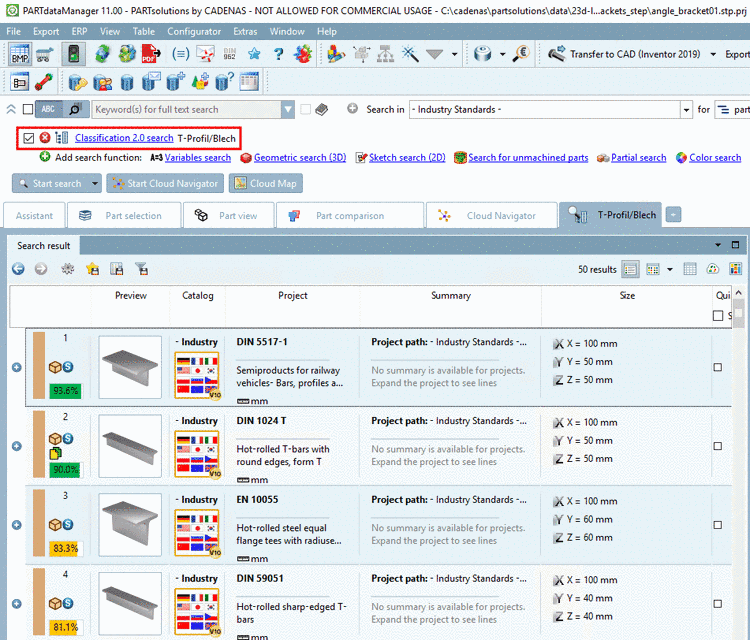

Figura 3.340.

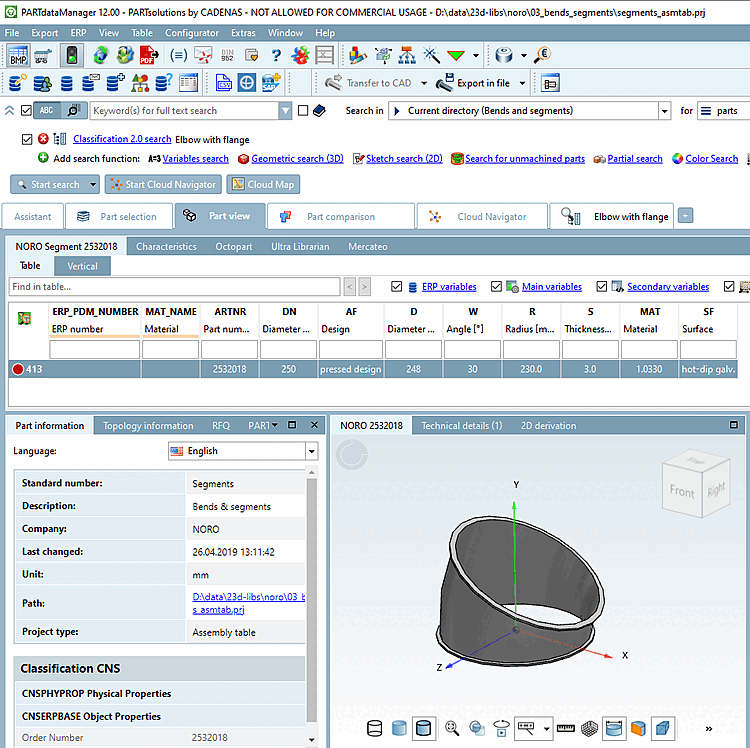

Aprire il pezzo desiderato (nell'esempio il pezzo del catalogo NORO).

Figura 3.341.

Nota La forma è sostanzialmente adatta, ma i valori si discostano in modo relativamente marcato dai valori di ricerca. (Quindi solo il 73% di somiglianza geometrica). La tabella contiene anche valori esattamente corrispondenti, ma non sono indicizzati. Questo è il caso standard dei cataloghi dei produttori, dove solo una certa percentuale di tutti i valori della tabella è indicizzata. Dal punto di vista amministrativo, un catalogo può essere indicizzato al 100% in qualsiasi momento. Figura 3.342. PARTADMIN -> Gestione indici [Index administration] -> Indice di ricerca geografica [Geometrical search index] -> Creazione/aggiornamento [Create/Update] -> Quota percentuale [Percental fraction]

Fare clic sull'icona filtro dei risultati di ricerca acceso spento [Search filter on/off].

-> Vengono visualizzate tutte le righe della tabella e l'icona è disattivata .

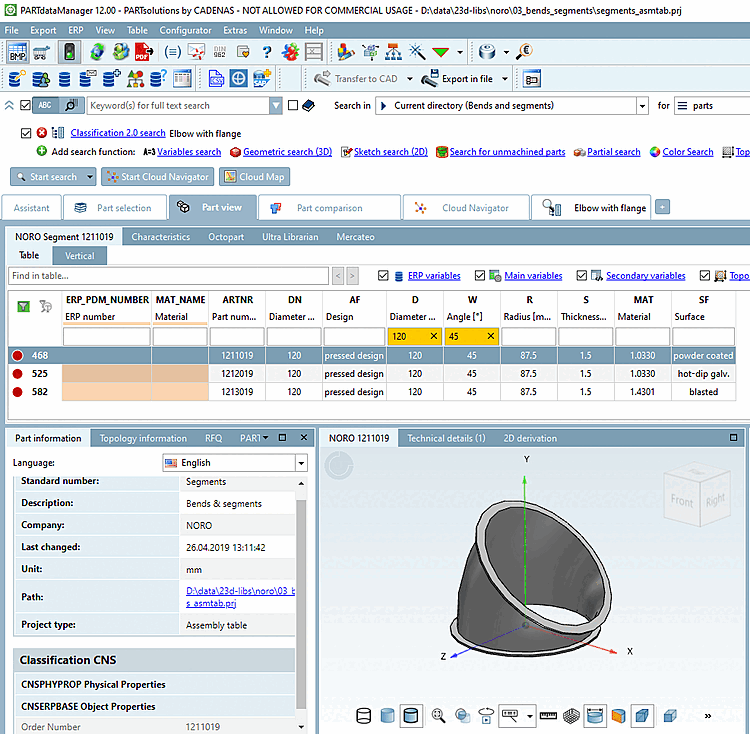

Filtrare la tabella nell'intestazione della colonna per diametro e angolo (120 e 45 in questo esempio).

-> Viene visualizzata la parte desiderata.

Figura 3.343.

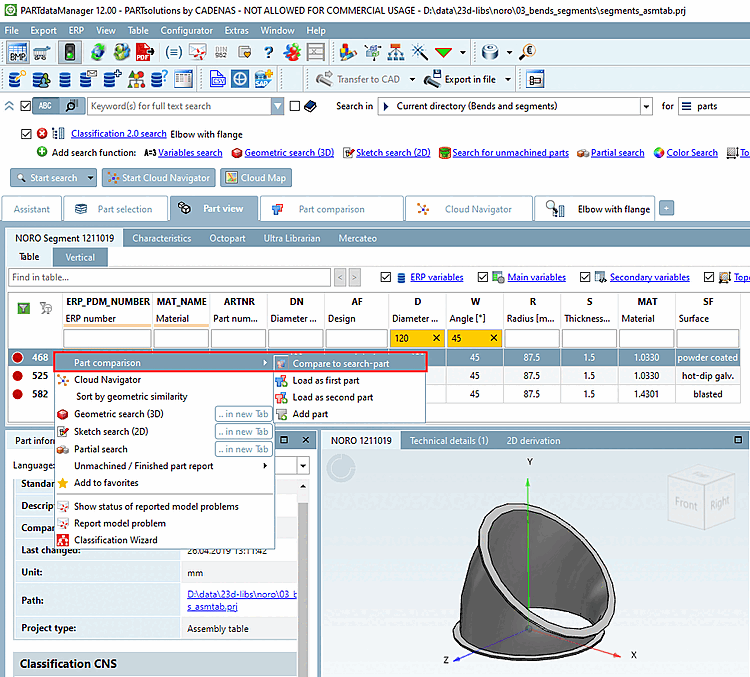

Per eseguire un confronto con la parte ricercata (o con altre parti possibili), selezionare la riga desiderata e richiamare il comando del menu contestuale Confronta con la parte ricercata [Compare to search-part].

Figura 3.344.

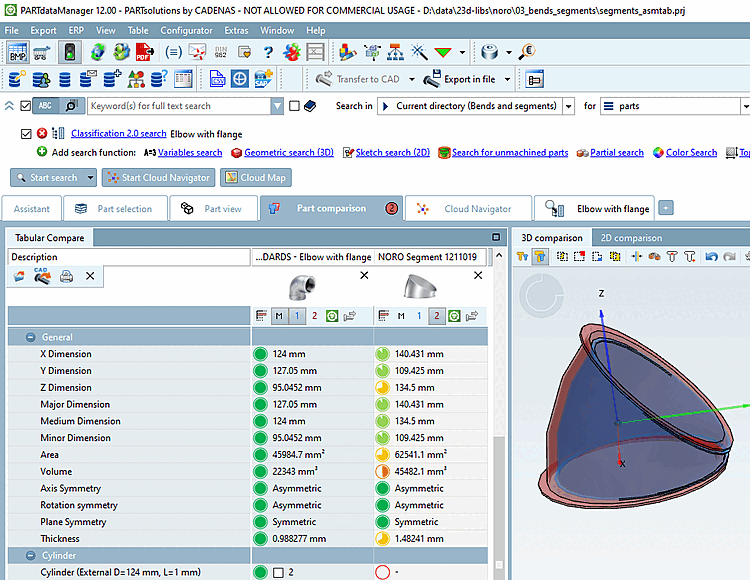

La parte cercata e quella trovata vengono caricate nel confronto tra le parti [Part comparison].

Fare clic sul pulsante Rotazione e posizione si allineano automaticamente tra loro [Automatically calculate aligned rotation and position] per regolare i componenti sovrapporre.

Figura 3.345.

I dettagli sul confronto dei componenti sono riportati nella sezione Sezione 3.1.6.10, “ Confronto tra i componenti ”.
