Simboli semplici (ogni simbolo rappresenta una funzione):

Consideriamo un modello con N funzioni, dove la prima funzione è descritta dal motore trifase con IEC S00836. Le altre funzioni possono essere modellate in qualsiasi altro modo.

La classificazione delle connessioni è la seguente:

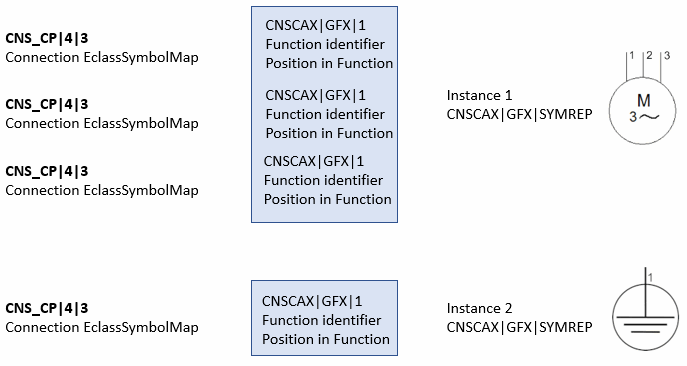

Figura 5.1079. Una possibile rappresentazione simbolica del motore con messa a terra di protezione utilizzando i singoli simboli IEC (S00836 + S00202): Se questa situazione dovesse essere adattata in modo specifico utilizzando la classe CNSCAX|GFX|SYMREP, sarebbe necessario istanziare due istanze di questa classe. La prima istanza si collega a 3 istanze della classe CNSCAX|GFX|1 (connessione di simboli), la seconda istanza si collega a un'istanza della classe CNSCAX|GFX|1. All'interno di tutte le connessioni di simboli, il collegamento alla connessione "reale" CNS_CP|4|3 avviene tramite gli attributi "Identificatore di funzione" e "Posizione nella funzione".

A parte la semplicità che tale rappresentazione offre, in molti casi si desidera rappresentare i simboli in modo flessibile utilizzando blocchi funzionali più grandi (in questo caso motore + messa a terra di protezione). Ciò si ottiene con il concetto di simboli generalizzati (rappresentazione macro) (vedere il punto successivo).

Simbolismo generalizzato (macro):

L'illustrazione seguente mostra una possibile rappresentazione del simbolo combinato, che è composto da due simboli singoli in base alla definizione di funzione di cui sopra.

In questo modo si eliminano molte delle restrizioni dei simboli standard.

Nota Un modello può contenere un numero qualsiasi di "varianti macro"; in particolare, una connessione pin/simbolo può essere utilizzata contemporaneamente in più varianti macro.

Non ci sono restrizioni sulle mappature tra connessioni di funzioni e connessioni di simboli. In particolare, una macro può visualizzare graficamente un numero qualsiasi di connessioni di funzioni di qualsiasi funzione.

Esaminiamo il seguente sistema:

Il caso d'uso nel sistema di cui sopra è, da un lato, quello di modellare le funzioni (PE+motore) separatamente e, dall'altro, di creare una chiara rappresentazione simbolica (con la quale si possono creare schemi circuitali "user-friendly"). Ciò significa che il sistema deve essere descritto da singole funzioni differenziate, mentre allo stesso tempo si lavora graficamente con l'intero blocco di funzioni (motore+PE).

Con il metodo descritto finora (ogni funzione è rappresentata da un simbolo), la parte sarebbe descritta da due simboli indipendenti. Con le macro, tuttavia, queste restrizioni non si applicano più. Una possibile rappresentazione delle macro consiste nel definire un unico simbolo per l'intero sistema.

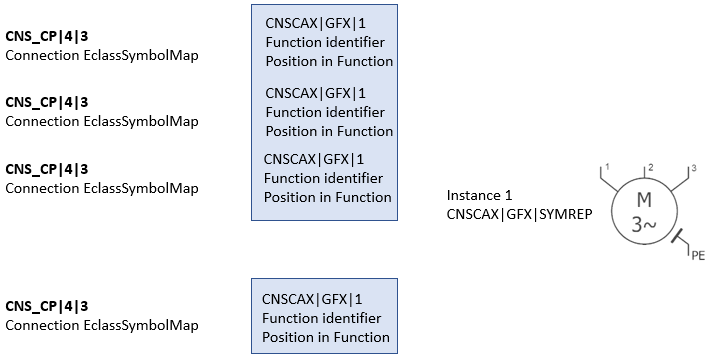

Figura 5.1080. Visualizzazione di macro con un unico simbolo per l'intero sistema. Il simbolo descrive due funzioni (o i loro pin) con un'istanza di CNSCAX|GFX|SYMREP. Ciò significa che esiste un'istanza di CNSCAX|GFX|SYMREP che si riferisce a 4 istanze delle connessioni del simbolo. Il collegamento della connessione simbolo alla connessione reale è del tutto analogo a quello dell'immagine precedente tramite gli attributi "Identificatore di funzione" e "Posizione nella funzione".

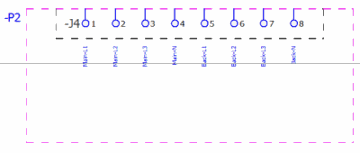

In entrambe le varianti vengono mostrati diversi collegamenti, come ad esempio il collegamento "1".

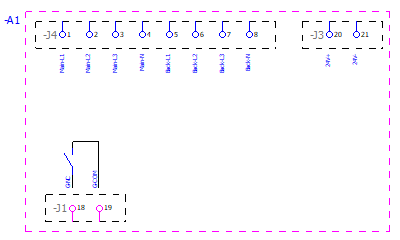

Rimangono tutte le possibilità della simbologia IEC; in particolare, il simbolo più complesso E00106 con 2 connessioni è stato utilizzato nella prima macro variante (vedi Fig. 2).

Le limitazioni della simbologia IEC vengono in gran parte eliminate, senza perdere alcuna caratteristica.

L'utente ha il pieno controllo sulla disposizione grafica del simbolo.

Si tratta in realtà di una generalizzazione trasparente dei simboli IEC finora descritti
