5.5.6. Passo 6: testare il nuovo progetto in PARTdataManager / 3Dfindit

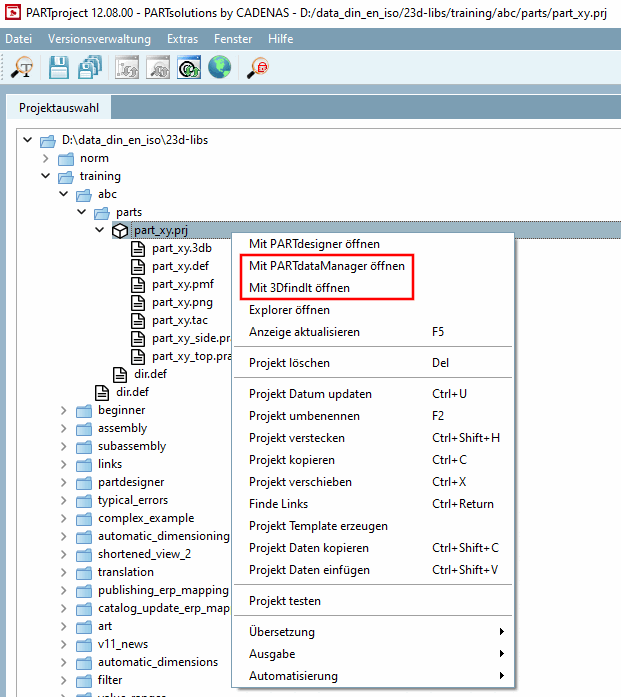

  1. Selezionate il file di progetto "part_xy.prj".

  2. Fare clic sul comando del menu contestuale Apri con PARTdataManager [Open with PARTdataManager] o Apri con 3DfindIt [Open with 3DfindIt].

    Figura 5.28.

    Aprire con PARTdataManager [Open with PARTdataManager]:

    → PARTdataManager viene avviato e la parte viene aperta nella vista della parte [Part view].

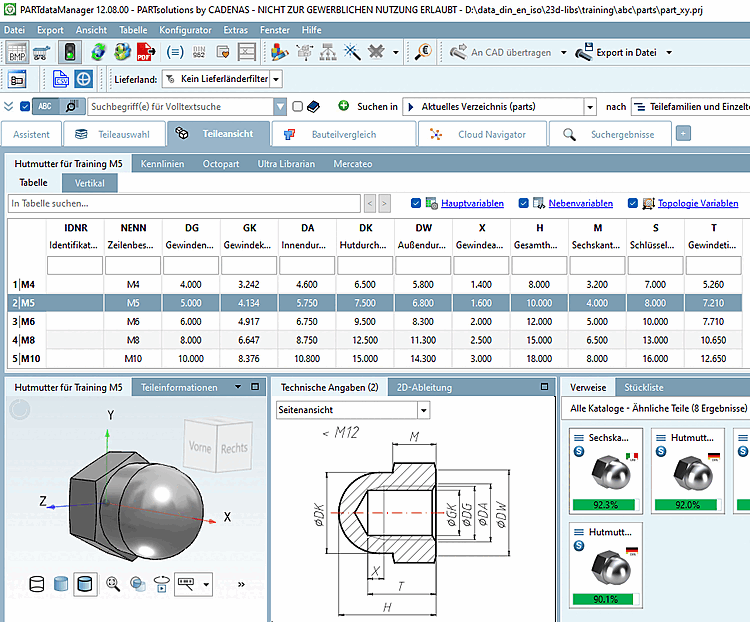

    Vista delle parti [Part view] PARTdataManager

    Figura 5.29.  Vista delle parti [Part view] PARTdataManager

    Aprire con 3DfindIt [Open with 3DfindIt]:

    → 3Dfindit viene avviato e il componente viene inizialmente aperto con una tabella e una vista 3D.

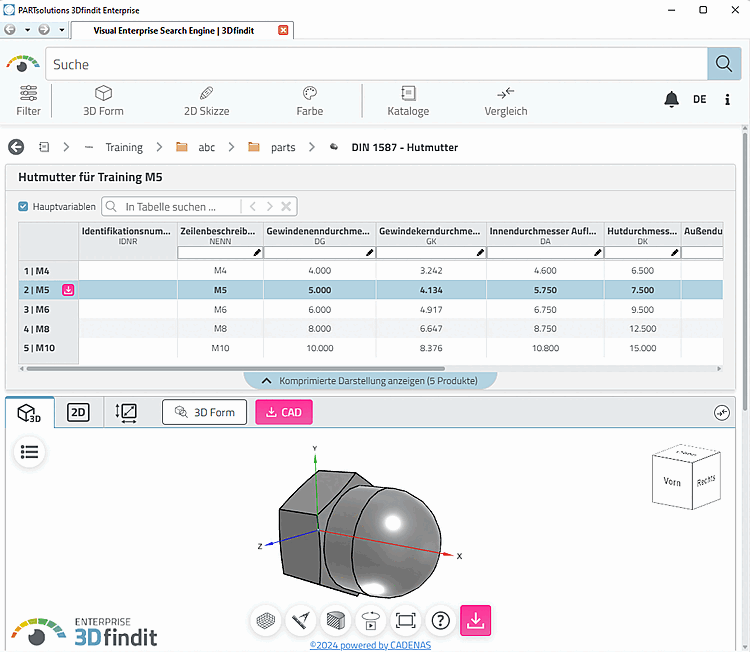

    Vista delle parti di [Part view] 3Dfindit

    Figura 5.30.  Vista delle parti di [Part view] 3Dfindit
