1.11.1.3.1. Progetto PART

1.11.1.3.1.19. Classificare: Utilizzo di modelli e plugin

Per semplificare la classificazione si possono utilizzare sia modelli che plug-in.

Ogni metodo presenta vantaggi specifici. I modelli sono già pronti, ma non sono altrettanto versatili. I plugin possono essere personalizzati in modo molto preciso, con una logica complessa e un'interfaccia utente adeguata.

Utilizzo di modelli
Create classi e caratteristiche in diversi modelli e poi applicatele specificamente ai progetti o a intere directory. Questo accelera notevolmente la classificazione di interi cataloghi.
I modelli possono contenere non solo singoli sistemi di classi, ma anche più sistemi in parallelo.
Esistono diverse opzioni per la progettazione di modelli:
- Creazione di classi e caratteristiche vuote
- Creazione di classi e caratteristiche già occupate
- Salvate i valori preimpostati nelle variabili in modo da poterli selezionare rapidamente e facilmente.
L'applicazione si svolge in due fasi: In primo luogo, si creano classi e caratteristiche come modelli per un progetto specifico e poi si assegnano a qualsiasi altro progetto.

Figura 1.438. Gestire i modelli [Manage templates] ed eseguirli [Execute template]
- Seleziona un progetto e apri cliccando su Modelli Gestire [Manage templates] il modello Editore [Template Editor]. È qui che la selezione delle classi e caratteristiche e, facoltativamente, anche in diversi Classificazioni.

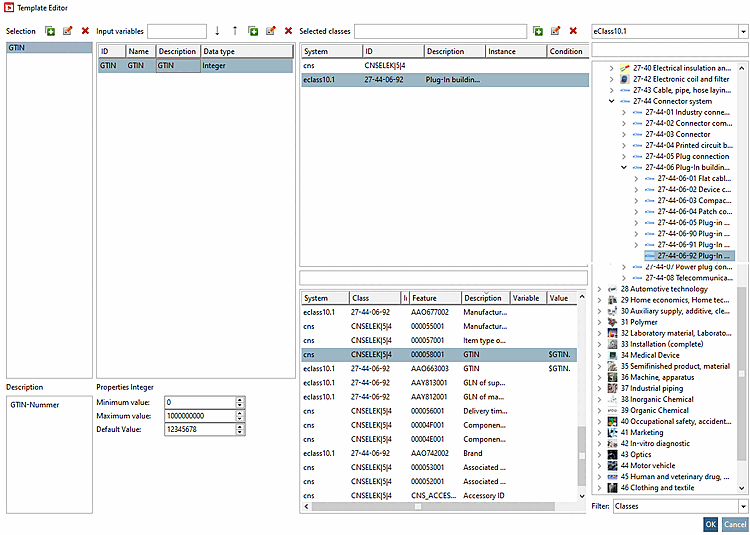

  Figura 1.439. Editor di modelli [Template Editor]
- Seleziona un altro progetto e clicca su modello . [Execute template]
  -> Si apre l'omonima finestra di dialogo.
  Selezionare il modello desiderato e confermare con OK.
  Le classi e le caratteristiche precedentemente definite vengono applicate al progetto selezionato.

  Figura 1.440. Eseguire il modello [Execute template]

  In alternativa, è possibile lavorare con i modelli [Batch run classification with templates] tramite un comando batch a livello di directory, utilizzando il comando del menu contestuale Esegui classificazione in batch [Batch run classification with templates].

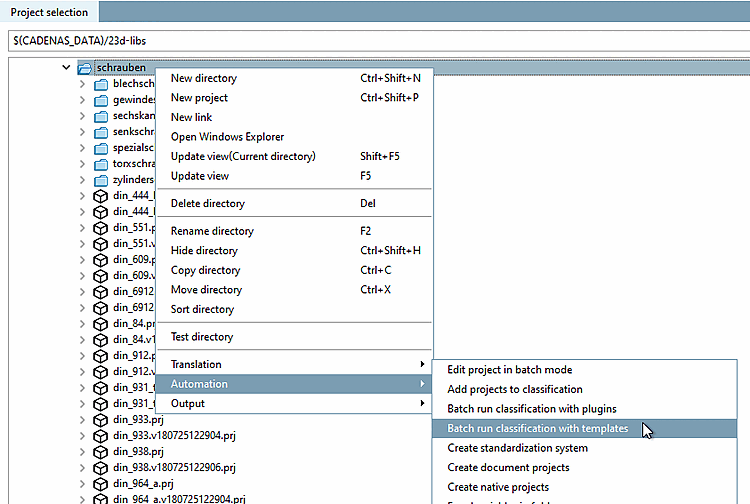

  Figura 1.441. Automazione [Automation] -> Classificazione dell'esecuzione in batch con modelli [Batch run classification with templates]

  I dettagli sono disponibili nella Sezione 5.12.6.1, “Pagina della scheda Classificazione: Gestione ed esecuzione dei modelli” in eCATALOG 3Dfindit.
Utilizzo dei plugin
I plugin possono essere usati per controllare le classificazioni per vari errori. Un esempio di utilizzo potrebbe essere la verifica dell'effettiva esistenza delle variabili assegnate. (Quando si rielaborano i progetti e si rinominano le variabili (ad esempio quelle relative al numero d'ordine), a volte si dimentica la mappatura delle variabili della classificazione).
Esempio:
1. Situazione iniziale: la variabile "XY" è stata assegnata a una determinata caratteristica (attributo). Tuttavia, la variabile "XY" non esiste nella tabella degli attributi delle caratteristiche del progetto corrispondente.

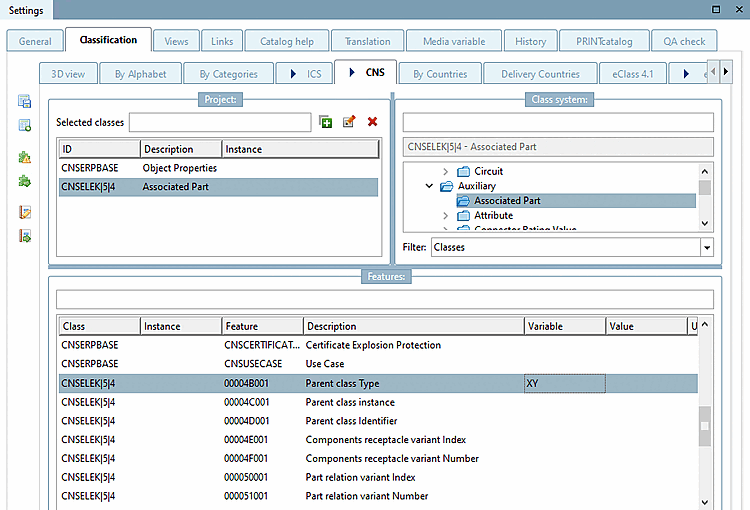

  Figura 1.442. Feature con variabile assegnata "XY"
2. Fare clic sul pulsante Controlla classificazione con plug-in [Check classification with plugins] .

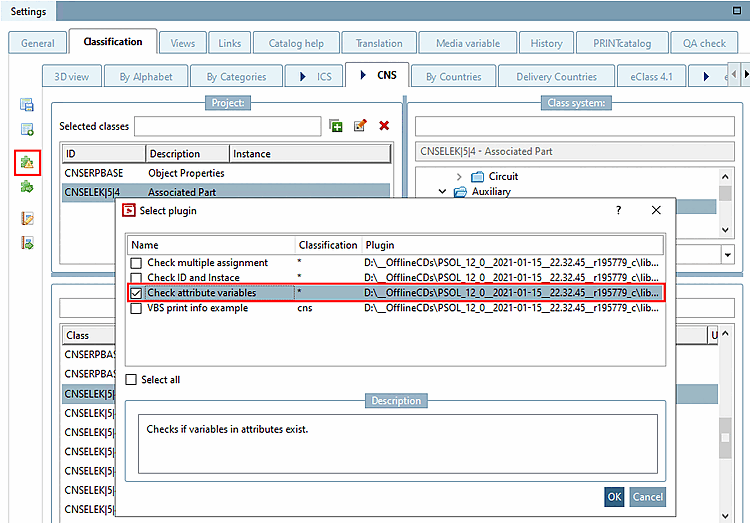

  -> Si apre la finestra di dialogo Seleziona plugin [Select plugin].

  Figura 1.443.
3. Attivare il plugin "Controlla le variabili degli attributi" e confermare con OK.
  -> Il controllo QA [QA-Check] viene eseguito immediatamente in modo automatico (soprattutto per il controllo delle variabili degli attributi, non un controllo esteso come nel caso del progetto Test o dei progetti Test nella directory [Test projects in directory] ).
  -> Viene elencato l'errore corrispondente.

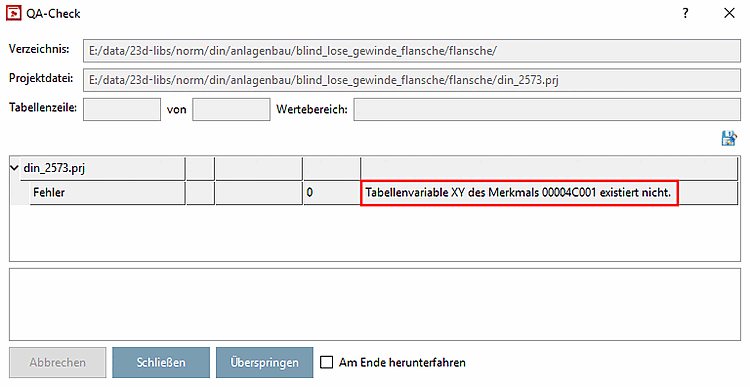

  Figura 1.444. Finestra di dialogo "Controllo AQ [QA-Check]
Inoltre, personalizzato Plugin personalizzati (simili ai modelli) Classi e funzionalità ( funzione classificazione con plugin modifica [Edit classification with plugin] ).

Per ulteriori informazioni, vedere Sezione 5.12.6, “Classificazione con modelli e plugin” in eCATALOG 3Dfindit.
