Capitolo 2. Formazione - Creazione di un dado per tappi
2.11.  Inserire il nome breve
Indietro  Avanti

2.11.  Inserire il nome breve

Quando si esportano parti da PARTsolutions ai vari sistemi CAD, la designazione standard [Standard name] (NB) viene normalmente adottata come nome della parte. Tuttavia, poiché alcuni sistemi CAD impongono un limite di caratteri per il nome della parte, è necessario creare la designazione breve [Short name] come alternativa.

Il nome breve [Short name] viene inserito in PARTproject.

  1. Selezionate il file di progetto cap_nut.prj nella selezione dei progetti [Project selection] a sinistra.

  2. Inserire il nome breve a destra in Impostazioni [Settings] -> scheda Generale [General] -> Nome breve [Short name].

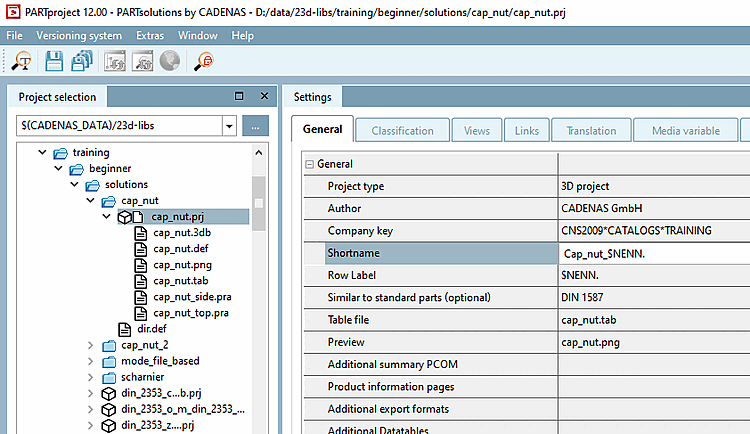

    PARTproject -> Modifica progetto [Edit project] -> Scheda Generale [General] -> Descrizione breve (max. 16 caratteri) [Short name (max. 16 characters)]

    Figura 2.64.  PARTproject -> Modifica progetto [Edit project] -> Scheda Generale [General] -> Descrizione breve (max. 16 caratteri) [Short name (max. 16 characters)]
