2.3.6.3.1.1. Dichiarare il prefisso per gli attributi PARTsolutions

Nell'esempio seguente, è necessario aggiungere una chiave per poter fornire agli attributi PARTsolutions un prefisso.

[Nota]Nota

Sezione 2.3.6.3.2, “Blocco [CadDocumentAttributes] - Trasferimento di attributi definiti dall'utente ”Sia gli attributi standard che quelli extra (vedere ) sono forniti con il prefisso.

  1. Aprire il blocco AttributeMapping(is3d) in PARTadmin -> Category -> PARTsolutions -> Configuration files -> CADENAS_SETUP -> ifadeskinv.cfg.

    Inserire la chiave

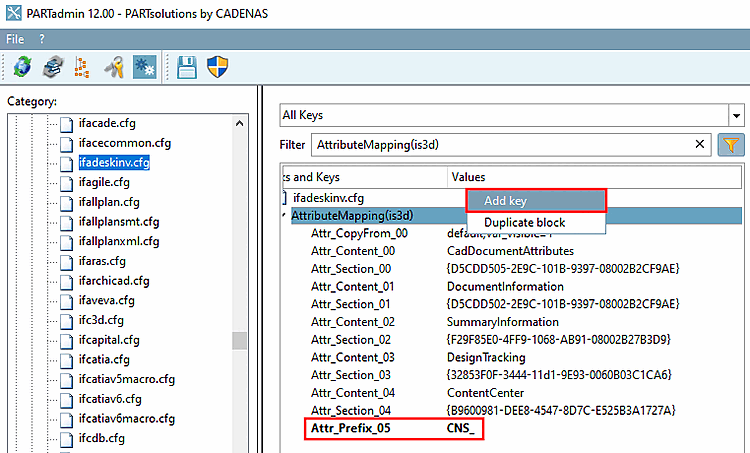

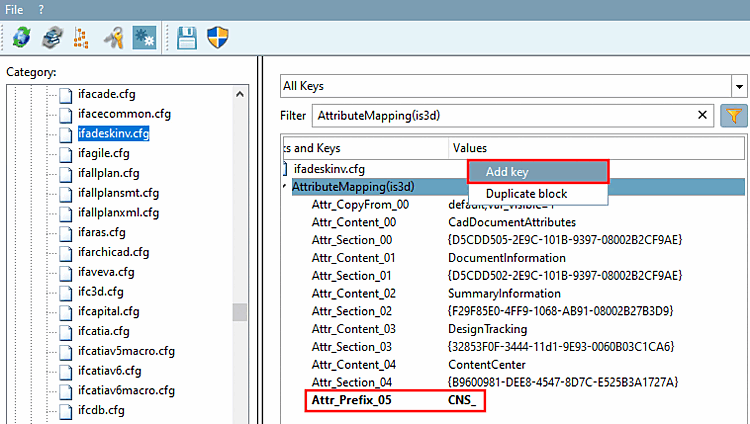

    Figura 2.123. Inserire la chiave

  2. Sezione 1.6.1.4.3, “Modifica di blocchi, chiavi e valori delle chiavi”Inserire un tasto (vedere anche ).

    Il valore chiave è il prefisso dell'attributo.

  3. Salvare l'impostazione in PARTadmin.

  4. Esportare un componente in Inventor.

    -> Tutti gli attributi PARTsolutions ricevono ora il prefisso (nell'esempio "CNS_").

    Attributi PARTsolutions con prefisso

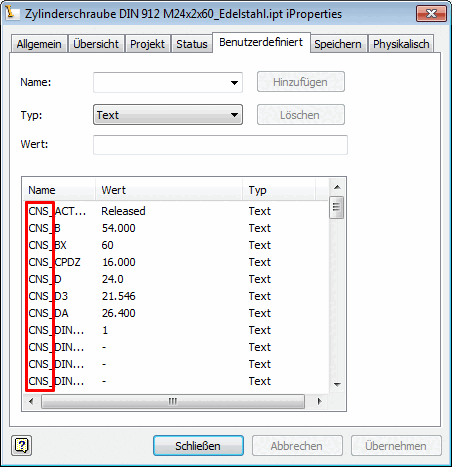

    Figura 2.124. Attributi PARTsolutions con prefisso
