Se le proprietà fisiche sono impostate nella classificazione CNS sul lato PARTsolutions, queste vengono trasferite anche al sistema CAD durante l'esportazione.
In PARTdataManager, gli attributi della classificazione CNS sono visualizzati nell'albero degli indici, nel menu contestuale di una parte sotto la voce di menu Informazioni sulla parte [Part information].
I punti seguenti mostrano il comportamento di SolidWorks in diversi scenari:
Se un materiale è stato trasferito da PARTsolutions (mappatura del materiale), questo viene sempre creato e la densità risulta da questo.
La densità determinata tramite il materiale ha una priorità maggiore rispetto a una specifica esplicita della densità come attributo.
Se non è stato trasferito alcun materiale da PARTsolutions, ma è stata trasferita una densità esatta da PARTsolutions, viene impostata la densità esatta.
Se una massa esatta è stata trasferita da PARTsolutions, la massa esatta viene impostata senza il resto delle proprietà fisiche.

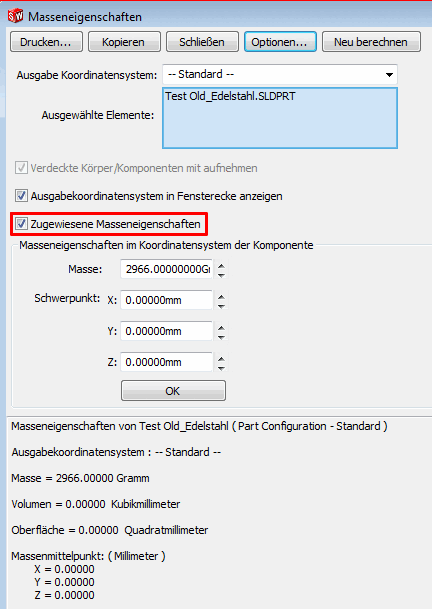

L'opzione Proprietà di massa assegnate viene quindi attivata nella finestra di dialogo Proprietà di massa.
Il volume non può essere trasferito da PARTsolutions perché viene calcolato tramite il modello geometrico.
