Selezionare una superficie i cui bordi vicini devono essere arrotondati.

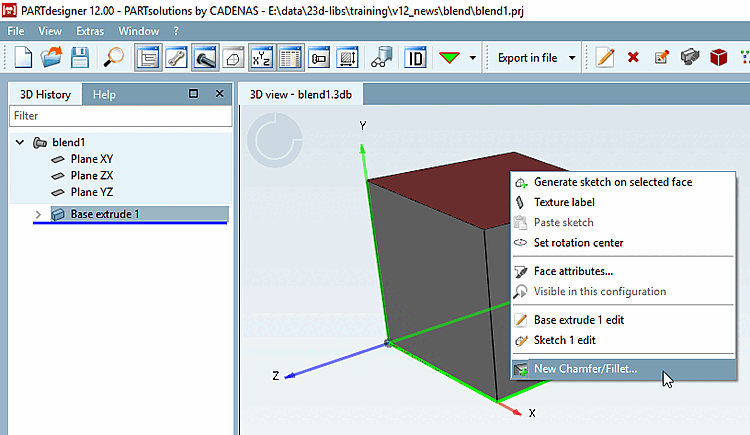

Figura 7.207.  Creare un nuovo smusso/arrotondamento [New Chamfer/Fillet...]...

Richiamare il comando del menu contestuale Crea nuovo smusso/arrotondamento [New Chamfer/Fillet...]... comando.

-> Si apre la finestra di aggancio dello smusso/arrotondamento [Chamfer/Fillet].

Selezionare l'opzione Arrotondamento [Fillet] e inserire il raggio [Radius] desiderato nel campo di immissione.

Nota Se viene visualizzata un'anteprima o solo la visualizzazione dei bordi [Edge visualization] dipende dall'impostazione effettuata nel menu Extra [Extras] -> Impostazioni [Settings...]... -> PARTdesigner -> Smusso/arrotondamento [Chamfer/Fillet] -> Visualizzazione anteprima [Preview presentation]. L'impostazione predefinita è Disattivato [Deactivated], cioè solo visualizzazione dei bordi [Edge visualization]. Si noti che per l'anteprima è necessaria una notevole potenza di calcolo. Se i tempi di attesa sono troppo lunghi, tornare all'impostazione predefinita. Affinché le modifiche abbiano effetto, chiudere la finestra di dialogo Smusso/arrotondamento [Chamfer/Fillet] e riaprirla utilizzando il comando del menu contestuale Modifica [Edit]. Sezione 7.6.2.12.5.4, “ Visualizzazione dell'anteprima e visualizzazione dei bordi per smussatura/arrotondamento ”I dettagli sulle impostazioni sono disponibili all'indirizzo .

In questo esempio, l'opzione Superficie smussata [Chamfer] è stata selezionata in Visualizzazione anteprima [Preview presentation], ovvero l'anteprima mostra immediatamente la modifica prevista.

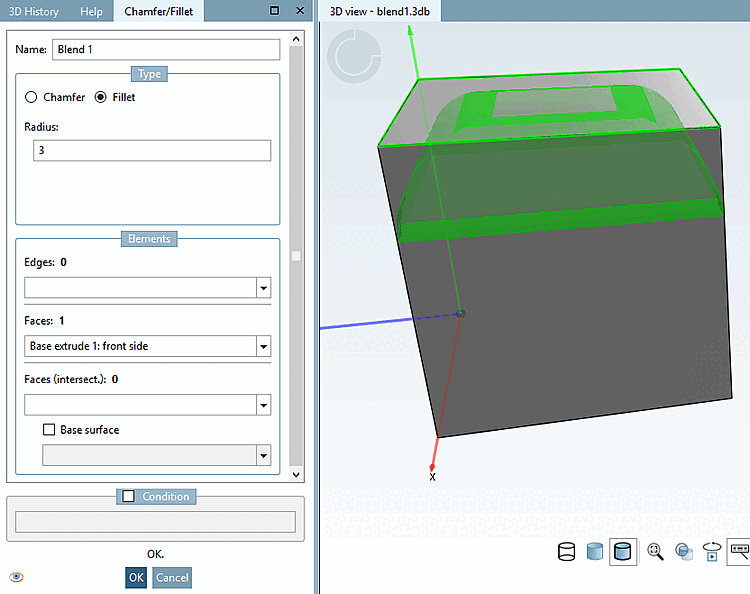

Figura 7.208. Finestra di dialogo Smusso/arrotondamento [Chamfer/Fillet]: Ecco un esempio con l'opzione "Arrotondamento [Fillet]" e raggio [Radius] = 2

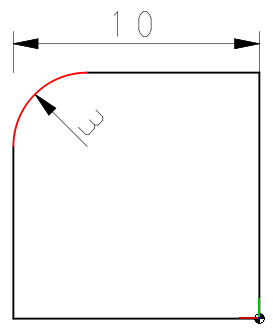

Figura 7.209. Esempio in 2D: Arrotondamento con un cerchio di raggio 3 e una lunghezza totale dei bordi pari a 10.

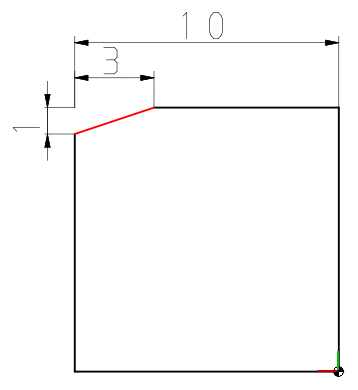

Figura 7.210. Esempio in 2D: smusso [Chamfer] con impostazione "Distanza 1 [Distance 1]" = 3 e "Distanza 2 [Distance 2]" = 1 con una lunghezza totale degli spigoli del cubo pari a 10

Confermare con OK.

-> L'arrotondamento è inserito.

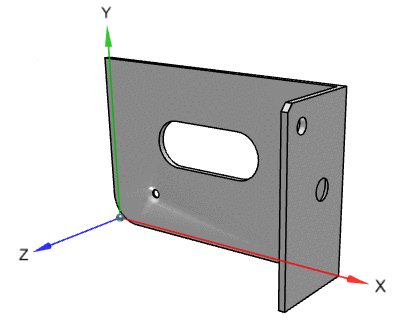

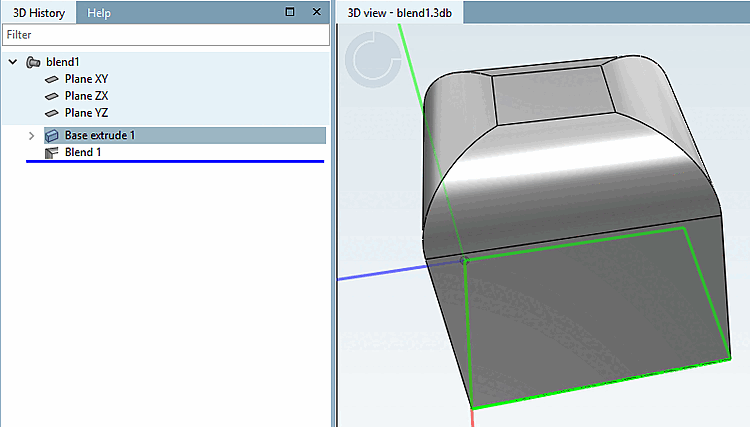

Figura 7.211. Esempio: lunghezza del bordo di 10 e raggio di arrotondamento di 3

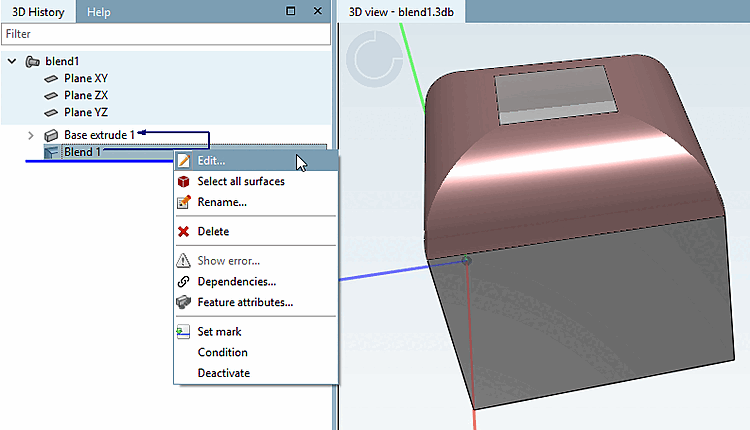

Nella cronologia 3D [3D History], è possibile utilizzare il comando del menu contestuale sopra la funzione di fusione via Modifica.. [Edit...]. per richiamare la finestra di dialogo in qualsiasi momento.

Figura 7.212.

Successivamente è possibile apportare qualsiasi modifica che viene immediatamente visualizzata nell'anteprima.

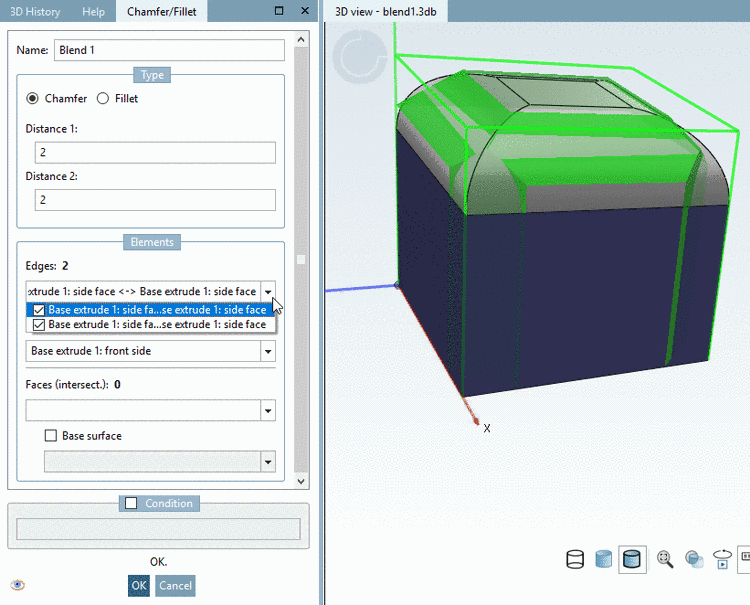

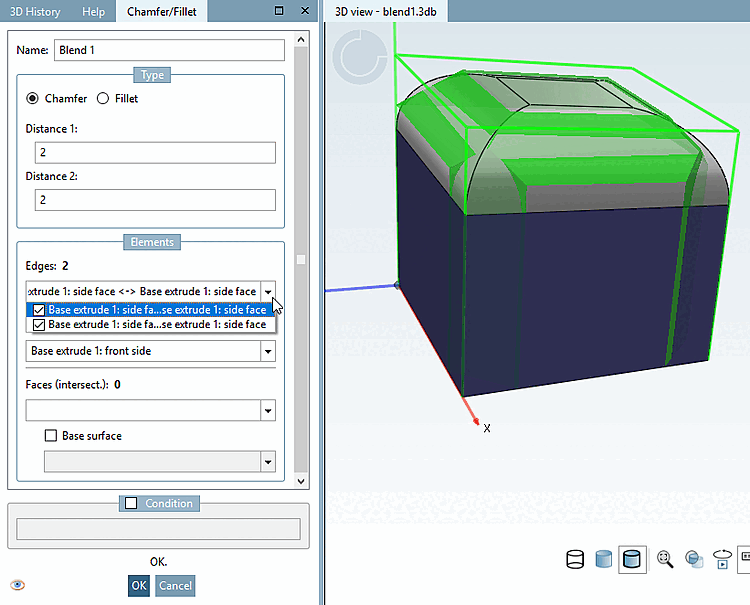

Figura 7.213. Apportare eventuali modifiche

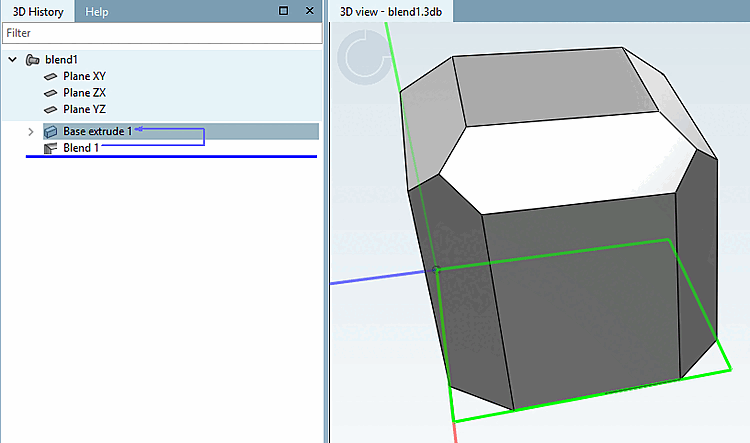

Figura 7.214. Risultato delle modifiche successive
