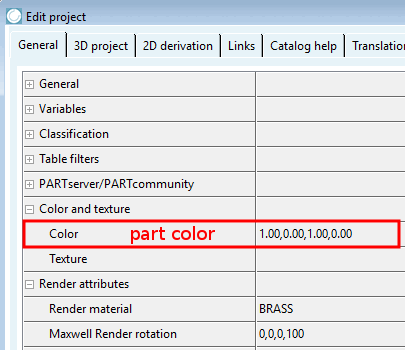

colore della parte: ... si riferisce all'impostazione della matrice in Colore e struttura [Color and texture] → Colore [Color].

Figura 5.559.

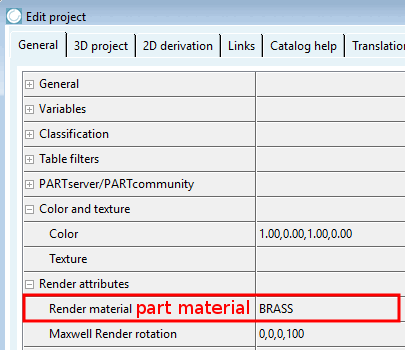

materiale della parte: ... indica l'impostazione della matrice in Proprietà di rendering [Render attributes] → Materiale di rendering [Render material].

Figura 5.560.

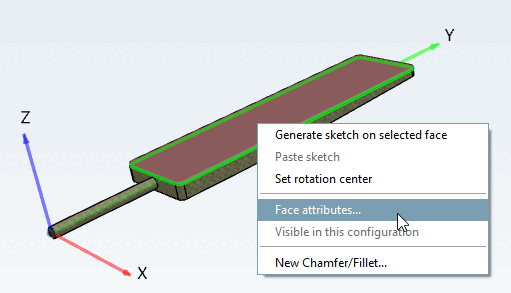

nessuna faccia: PARTdesigner → Attributi area... [Face attributes...] non impostato

Figura 5.561.

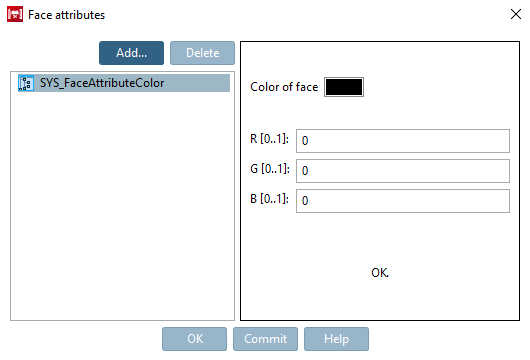

colore del viso:

L'attributo SYS_FaceAttributeColor è impostato.

Figura 5.562.

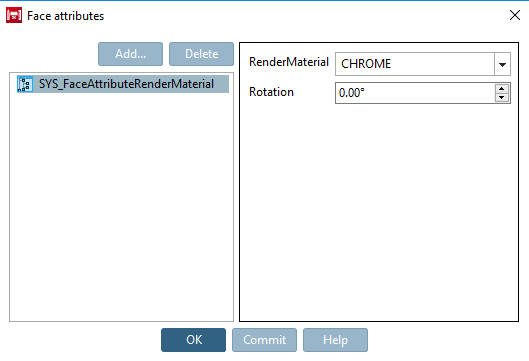

materiale del viso:

L'attributo SYS_FaceAttributeRenderMaterial è impostato.

Figura 5.563.

Nota Se una parte non contiene ancora alcuna impostazione in SYS_FaceAttributeColor, il colore della definizione del materiale viene impostato automaticamente. Tuttavia, se il colore in SYS_FaceAttributeRenderMaterial viene modificato successivamente, il colore impostato in SYS_FaceAttributeColor non verrà sovrascritto.

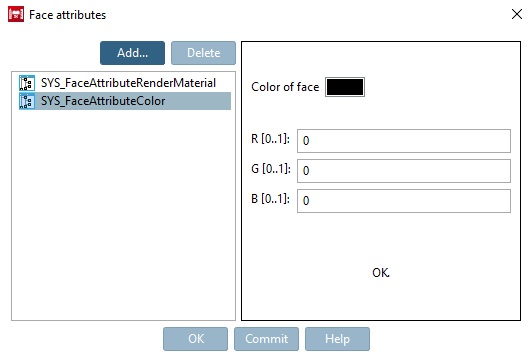

colore del viso + materiale del viso:

L'attributo del volto SYS_FaceAttributeRenderMaterial E SYS_FaceAttributeColor è impostato.

Figura 5.564.

colore del viso + miscela di materiali del viso:

L'impostazione della finestra di dialogo Attributi area [Face attributes] è la stessa del punto precedente.

Figura 5.565.

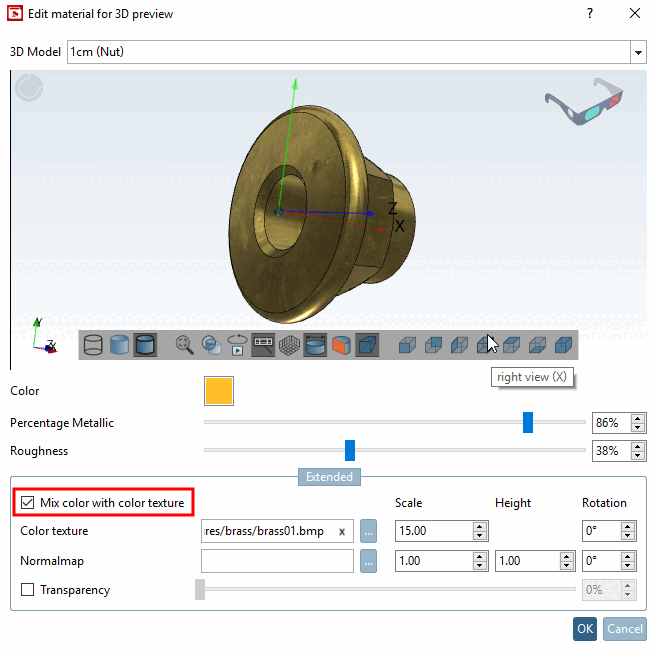

Tuttavia, quando si specifica il materiale utilizzato nella finestra di dialogo Modifica materiale per l'anteprima 3D [Edit material for 3D preview], viene impostata anche l'opzione Mescola colore con texture colore [Mix color with color texture].

Figura 5.566.  Mescolare il colore con la texture del colore [Mix color with color texture]
