Lunghezza : [Length] Definisce l'estrusione tramite l'input della lunghezza. [Define extrusion via length input.] (Standard come prima)

Al primo [To first]: Fino alla prima area completamente colpita estrudere. [Extrude up to the first fully hit surface.]

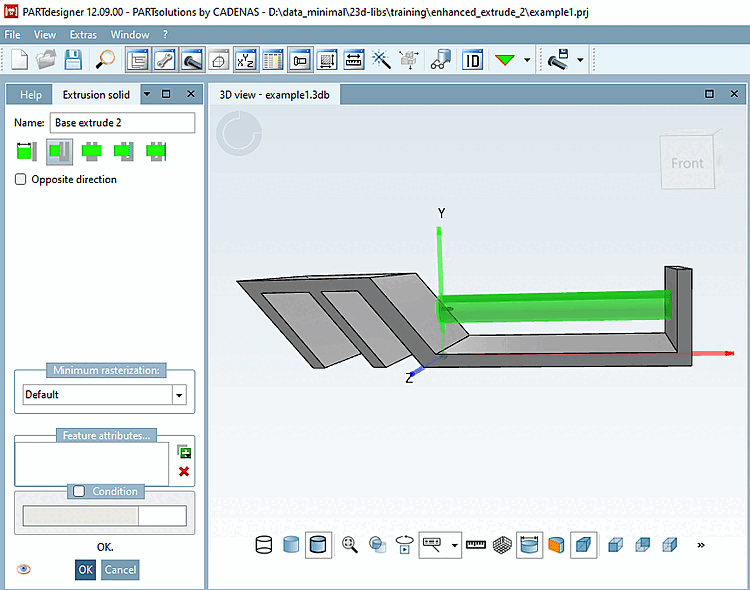

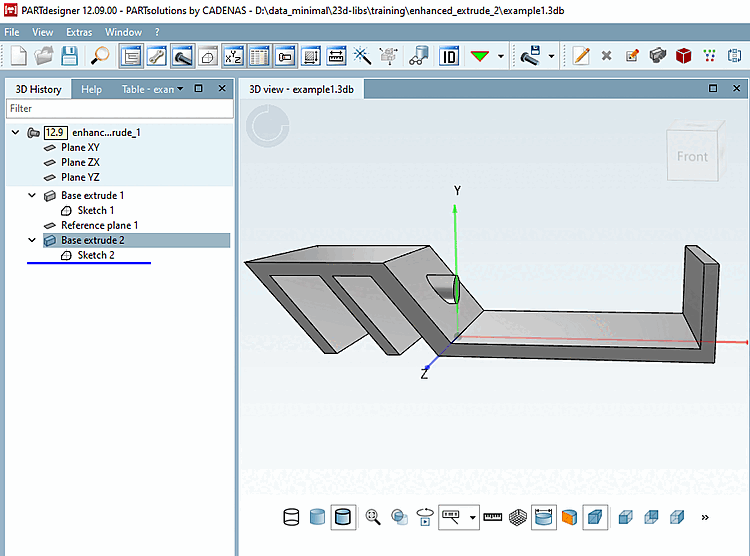

Figura 1.119. Estruso sulla prima superficie completamente colpita

È possibile invertire la direzione utilizzando l'opzione Inverti direzione [Opposite direction].

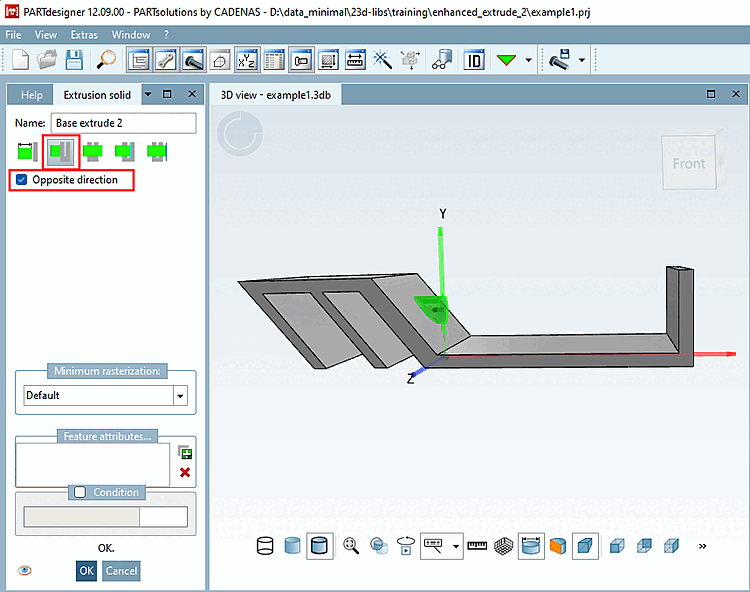

Figura 1.120. Estruso sulla prima superficie completamente colpita

Confermare con OK.

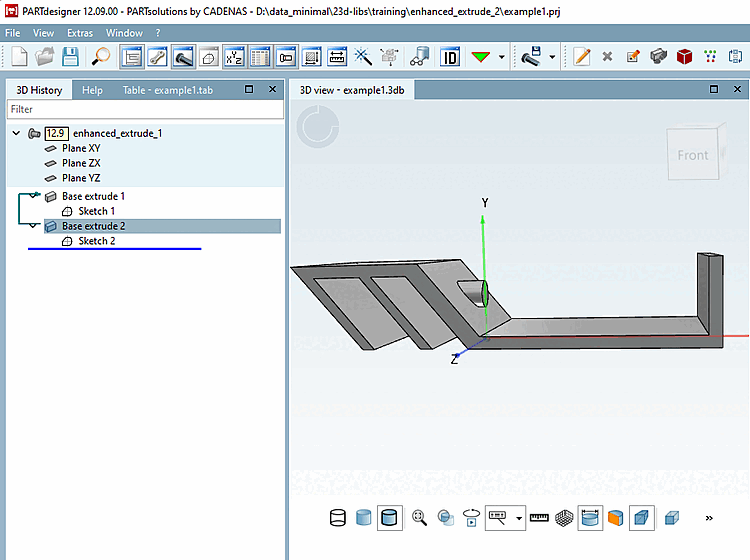

Figura 1.121. Estruso sulla prima superficie completamente colpita

Nota Per estrudere in entrambe le direzioni, è necessario lavorare con un secondo schizzo.

Da tutti [Through all]: Estrudete fino alla fine del corpo. Soltanto Tagliare. [Extrude to the end of the body. Cut only.]

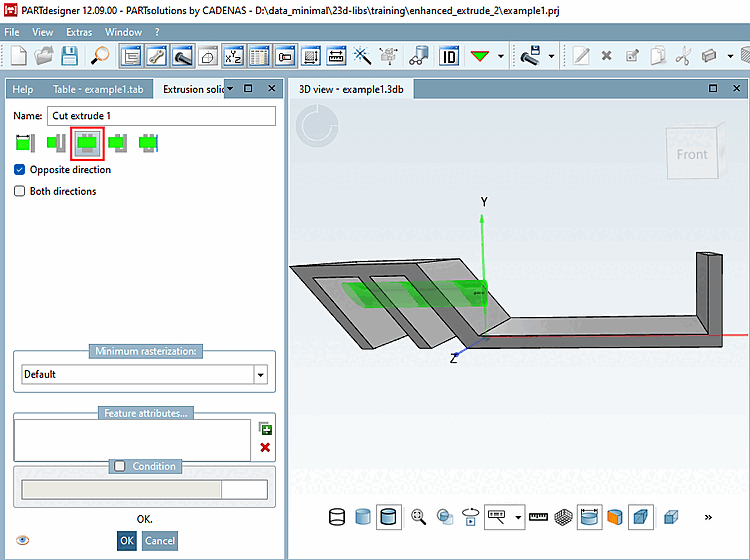

Figura 1.122.

Confermare con OK.

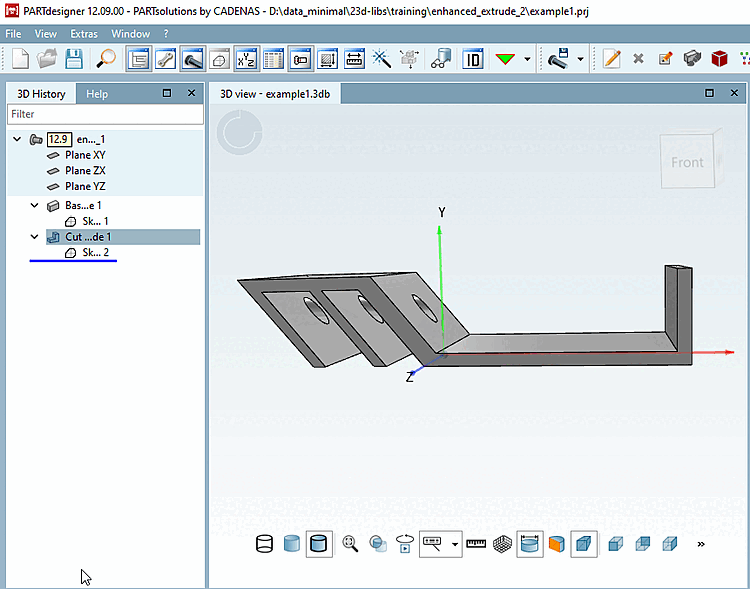

Figura 1.123.

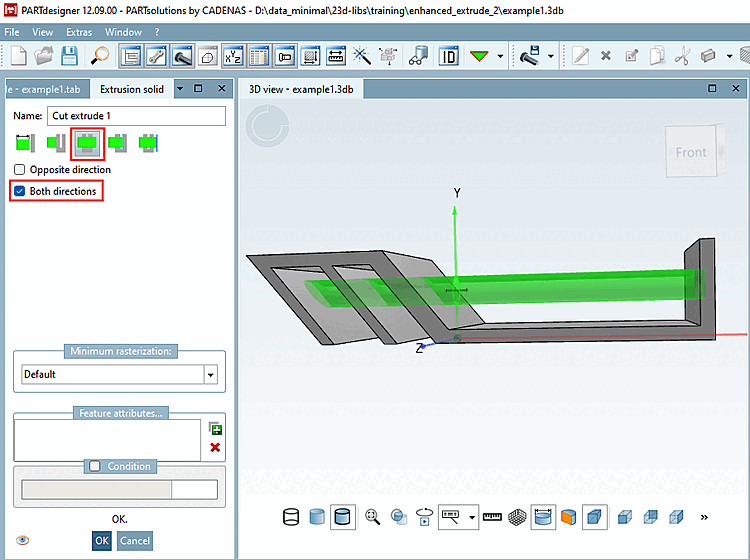

Attivando l'opzione Entrambe le direzioni [Both directions], è possibile eseguire il taglio in entrambe le direzioni.

Figura 1.124.

Confermare con OK.

Figura 1.125.

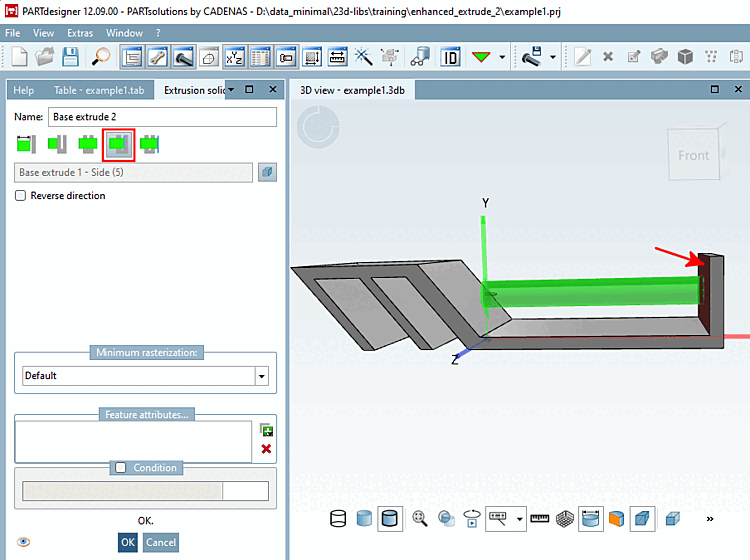

alla zona [To face]: Fino all'area selezionata estrudere. [Extrude up to the selected face.]

Selezionare l'area desiderata.

Figura 1.126.

Se si desidera cambiare direzione, utilizzare NON utilizzare l'opzione per invertire la direzione [Reverse direction], ma prima clicca sul pulsante Nuova area selezionare [Select new face] e quindi selezionare il nuovo desiderato Area.

-> L'anteprima cambia di conseguenza.

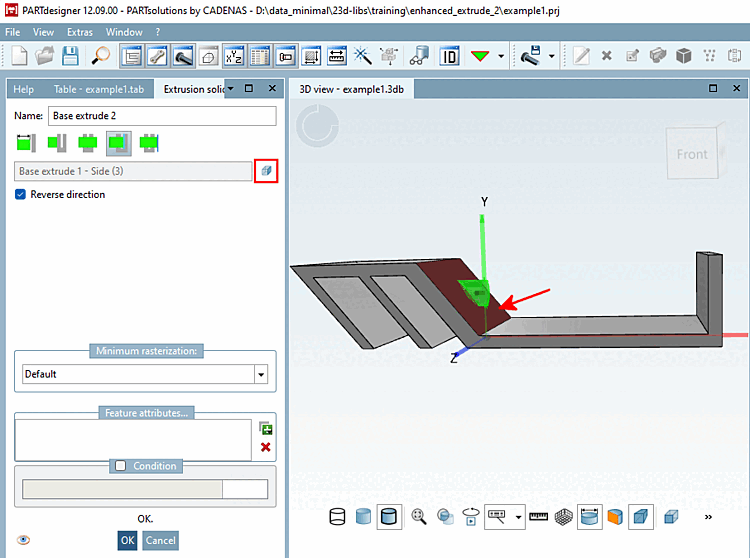

Figura 1.127.

Confermare con OK.

Figura 1.128.

Nota La selezione multipla non è possibile. Per estrudere in entrambe le direzioni, è necessario lavorare con un secondo schizzo.

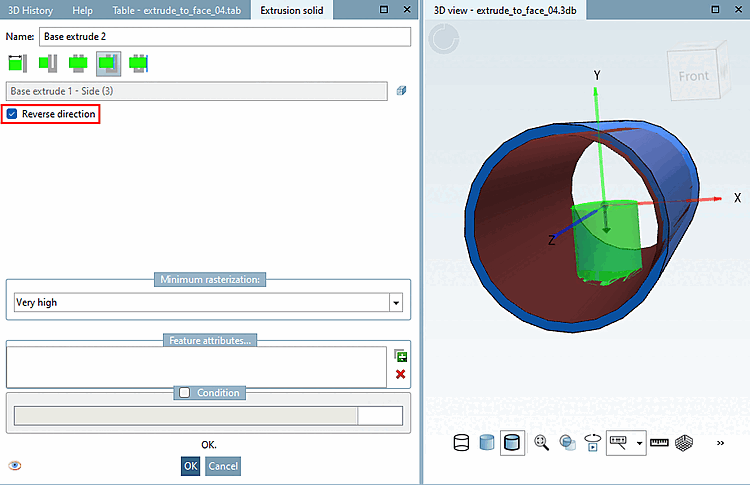

Nota L'opzione Inverti direzione [Reverse direction] può/deve essere utilizzata se la superficie selezionata non specifica chiaramente la direzione (come nel caso di un cilindro, ad esempio). Figura 1.129.

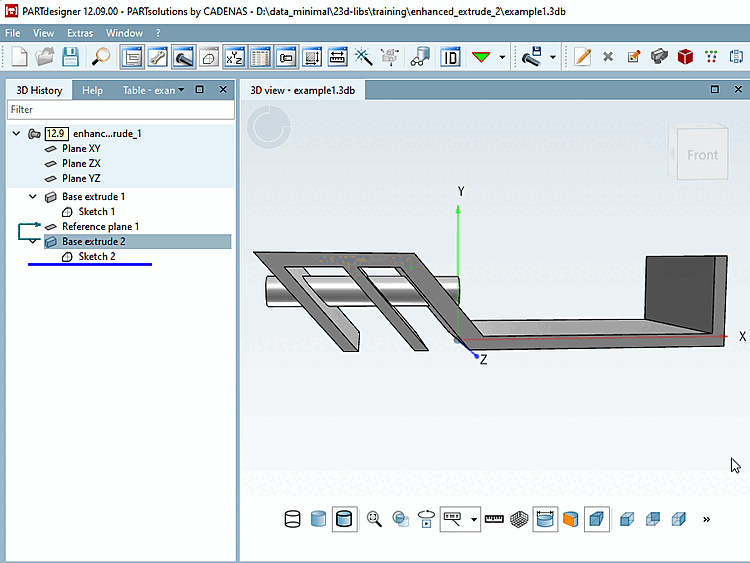

al livello [To plane]: Fino al livello selezionato estrudere. [Extrude up to selected plane.]

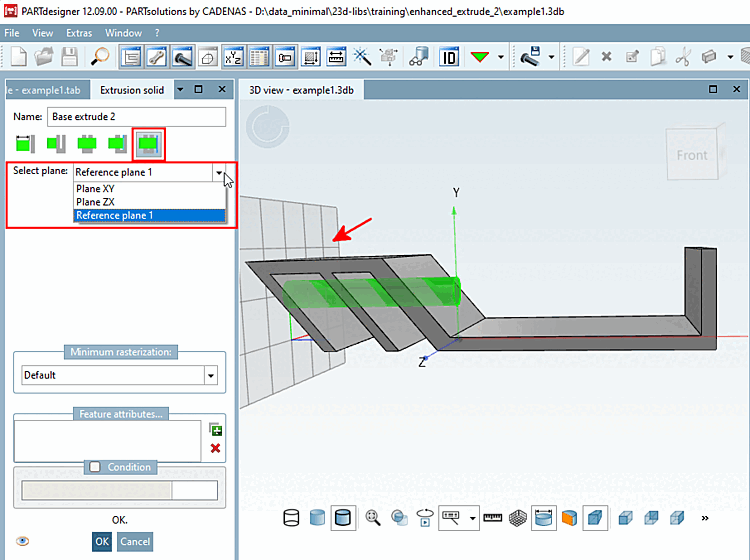

Selezionare la funzione e scegliere il livello desiderato dall'elenco Seleziona livello [Select plane].

Nota È possibile selezionare solo i livelli che si trovano sopra l'estrusione nella cronologia (cioè che sono stati creati in precedenza).

Figura 1.130.

Confermare con OK.

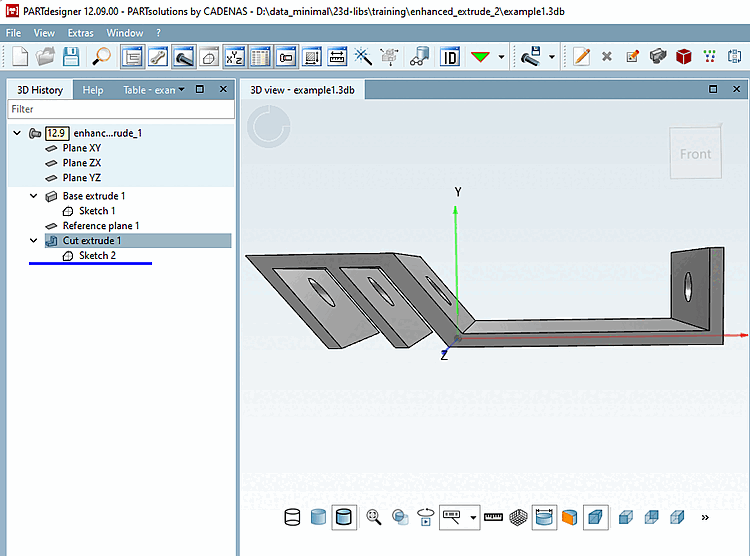

Figura 1.131.

Nota Il piano non deve essere necessariamente parallelo al disegno, ma non deve essere perpendicolare al disegno.
