7.9.3.14.  Modifica -> Filetto

7.9.3.14.1. Filettatura cilindrica su tutta la lunghezza
7.9.3.14.1.1. Filettatura maschio con l'esempio di un perno
7.9.3.14.1.1.1. Filettatura standard
7.9.3.14.1.1.2. Diversi passi di filettatura e calcoli automatici derivati, ad esempio per la descrizione della linea e il diametro del nucleo
7.9.3.14.1.2. Filettatura interna, prendendo come esempio il dado a calotta
7.9.3.14.2. Filetto conico su tutta la lunghezza
7.9.3.14.2.1. Filettatura standard

Modifica [Modify] -> Filetto [Threads] (non raggruppato)

Figura 7.798.  Modifica [Modify] -> Filetto [Threads] (non raggruppato)

Modifica [Modify] -> Filetto [Threads] (raggruppato)

Figura 7.799.  Modifica [Modify] -> Filetto [Threads] (raggruppato)

La rappresentazione simultanea dell'anima e del diametro nominale delle filettature non è possibile nei disegni 3D, ma è necessaria nella derivazione del disegno 2D del rispettivo programma CAD. Le linee di filettatura vengono create automaticamente come elementi estetici in PARTdesigner (Sketcher ) durante la creazione della filettatura.

[Nota]Nota

In PARTdataManager, le linee di filettatura sono invisibili come elementi estetici all'interno della geometria 3D. Appaiono solo nelle derivazioni 2D della parte.

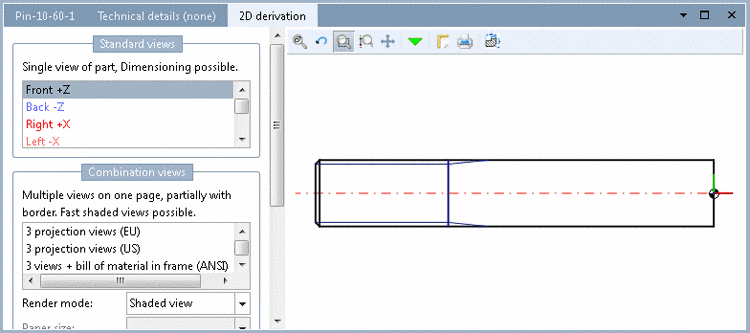

Linee di filo come elemento cosmetico in colore blu

Figura 7.800. Linee di filo come elemento cosmetico in colore blu

[Nota]Nota

Se i pulsanti per la creazione di un thread non sono visibili, attivare la voce Thread [Threads] nel menu contestuale della barra degli strumenti.

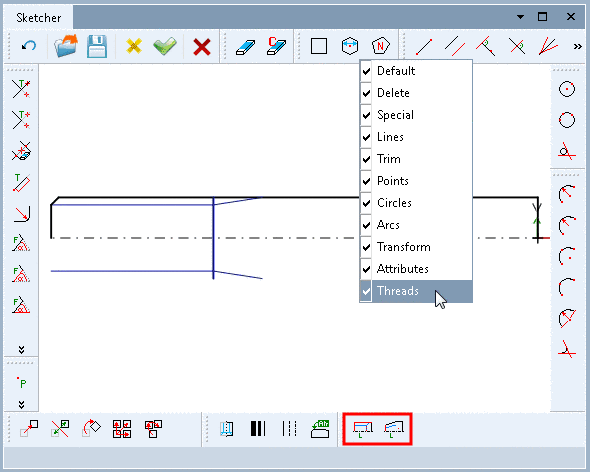

Rendere visibile la barra degli strumenti per le discussioni

Figura 7.801. Rendere visibile la barra degli strumenti per le discussioni

[Nota]Nota

Puoi trovare un esempio nel catalogo della formazione sotto /partdesigner/gewinde.
