7.9.8. Evitare i problemi

Le Per verificare l'integrità di un componente, fare clic sul pulsante Controllare la parte [Test part] . L'integrità deve essere garantita in modo che la QA-Check [QA check] non viene visualizzato alcun messaggio di errore e in definitiva un'esportazione senza errori nei vari sistemi CAD è garantito.

Se si verificano problemi durante l'esecuzione della funzione, ciò viene immediatamente documentato nella vista 3D del componente.

Di seguito sono riportati alcuni esempi di difetti di progettazione:

  • Messaggio di errore "non-manifold"

    Una definizione pratica di "non-manifold" è: lo stampo non può essere effettivamente prodotto da un blocco.

    Il taglio interno tocca una superficie esterna del corpo in corrispondenza di una linea

    Figura 7.875. Il taglio interno tocca una superficie esterna del corpo in corrispondenza di una linea

    In della storia 3D [3D History], gli elementi interessati sono esposta una croce rossa.

    Taglio estrusione difettoso

    Figura 7.876. Taglio estrusione difettoso

    La finestra di dialogo Notifiche [Notifications] visualizza l'errore.

    Figura 7.877.

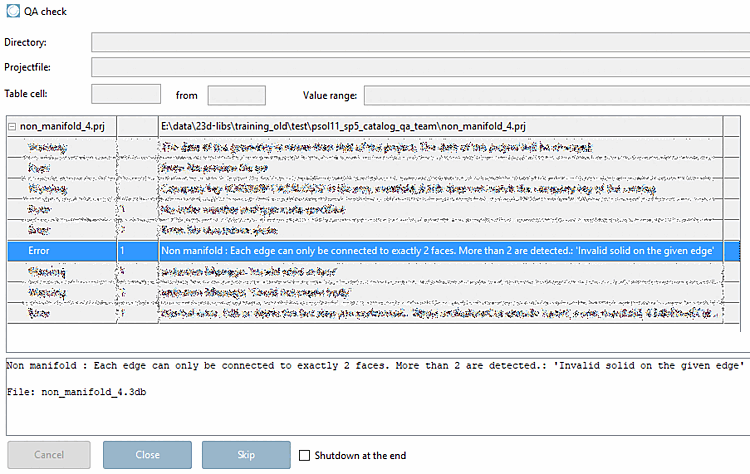

    Il messaggio di errore Non manifold appare anche nella finestra di dialogo del controllo QA [QA check].

    Figura 7.878.

  • Messaggio di errore "Gli oggetti non sono contigui".

    Lo stampo non può essere prodotto da un unico blocco.

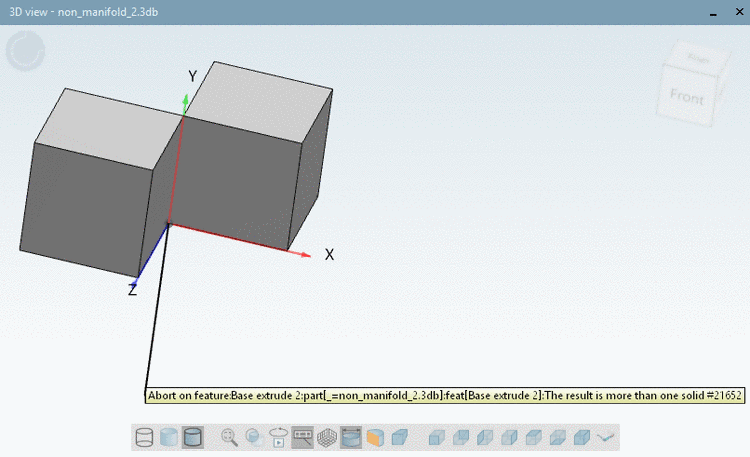

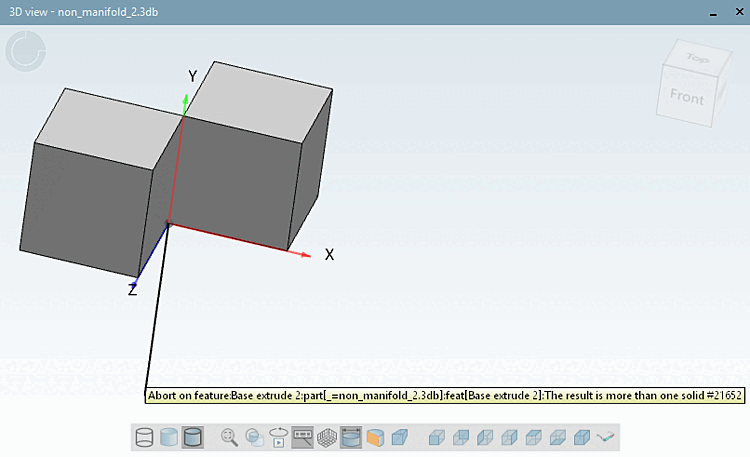

    Errore: "Più di un corpo"

    Figura 7.879. Errore: "Più di un corpo"

    In della storia 3D [3D History], gli elementi interessati sono esposta una croce rossa.

    Estrusione di base difettosa

    Figura 7.880. Estrusione di base difettosa

    Nella finestra di dialogo Notifiche [Notifications] viene visualizzato l'errore "Gli oggetti non sono contigui".

    Figura 7.881.

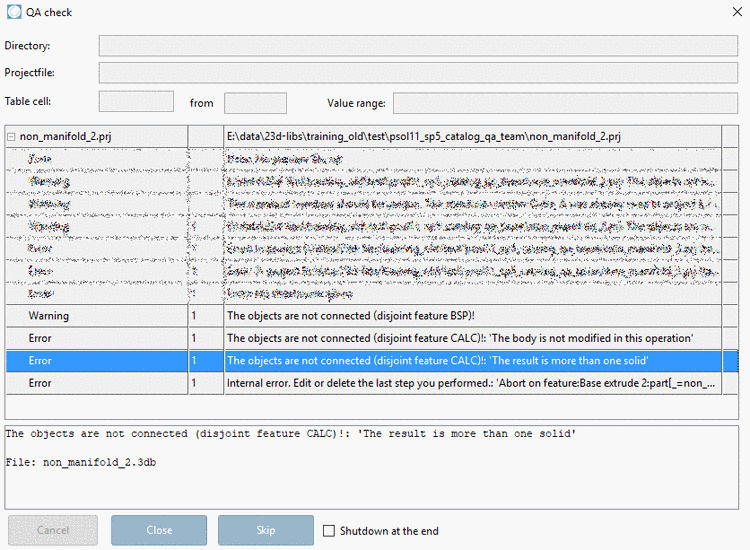

    Il messaggio di errore "Gli oggetti non sono contigui" viene visualizzato anche nella finestra di dialogo del controllo AQ. [QA check]

    Figura 7.882.
