Dal 2007, NX consente la creazione di filettature con dati standard di filettatura mappati, che possono contenere più informazioni rispetto ai dati di base del file PS3.

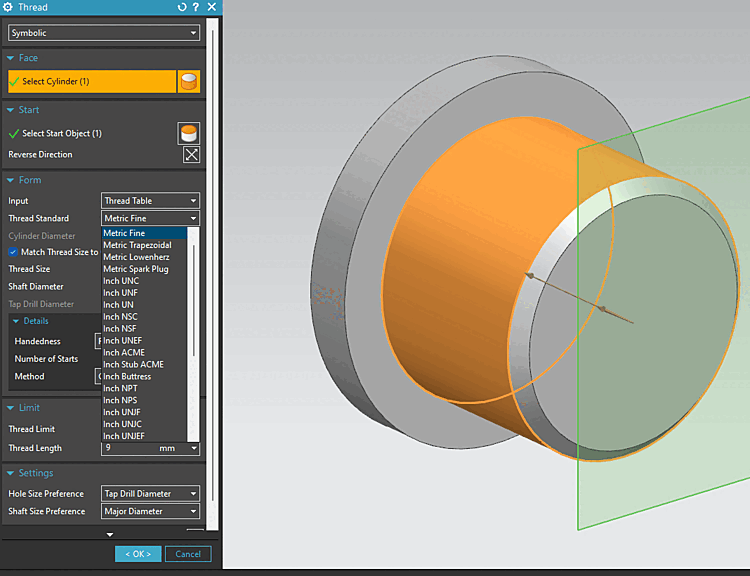

Questa mappatura standard è implementata nell'interfaccia PSOL. Se la mappatura ha successo, la finestra di dialogo dei thread mostra la voce "Thread Table" sotto Input.
Non tutti i thread possono essere mappati con precisione alle voci standard. L'interfaccia utente di NX consente di utilizzare un'approssimazione "best-match". Se anche questo non è possibile, c'è un ripiego all'immissione "manuale".

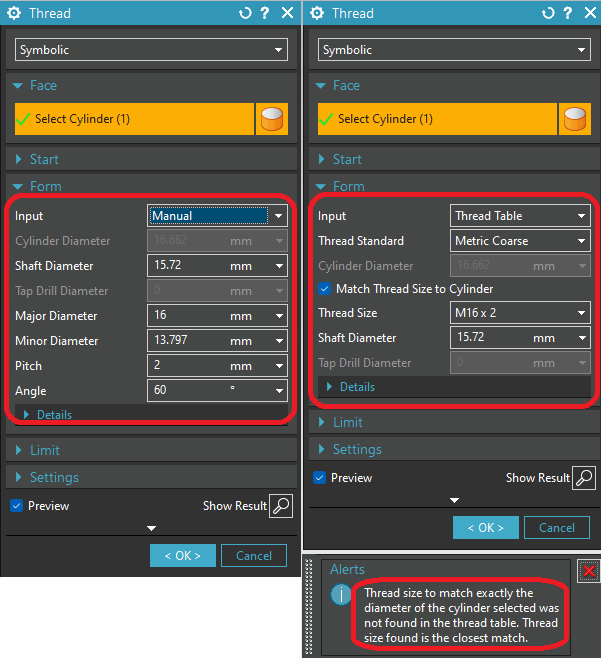

Confronto tra le finestre di dialogo delle filettature di NX2212: metodo "manuale" a sinistra, metodo di mappatura standard (tabella filettature) a destra. Si noti l'assenza di immissione di dati standard a sinistra e la notifica di errore di mappatura esatta a destra: in questo caso NX tenta un'approssimazione.

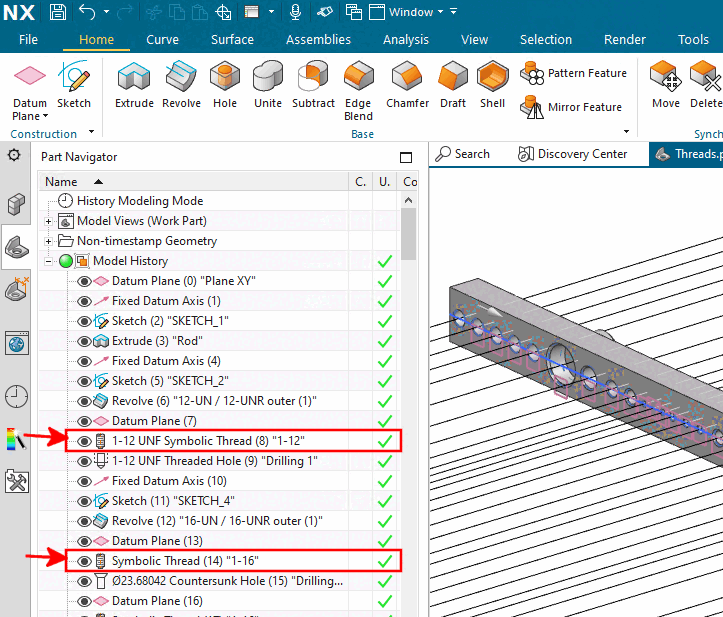

È inoltre possibile vedere immediatamente nel Navigatore parti se una mappatura ha funzionato. In caso negativo, manca la designazione della filettatura prima di "Symbolic Thread".
Se in NX viene utilizzato uno standard di filettatura
esiste, ma non può essere mappato con le espressioni in ifugnx.cfg, block, [ThreadStandardMap]
È possibile specificare direttamente questa voce e quindi creare una mappatura da
PSOL secondo NX.
[ThreadStandardMap]
#:HELP;Mapping for standard threaded holes. Format (PSOL=NX): <THDESC>=<Standard>,<Size>
#: Inch NPT conical standard
NPT1=Inch NPT,1-NPT
NPT3/4=Inch NPT,3/4-NPT
NPT2 1/2=Inch NPT,2-1/2-NPT
#: Inch UN/UNC unified standard
{.+}-UN {.+}$=Inch UNF,$2-$1
UN-{.+} {.+}$=Inch UNF,$2-$1
12-UN 1=Inch UN,1
UNC1/4=Inch UNC,1/4-20
#Inch ACME "X - Y - ACME"-> ACME-X-Y
{.+} - {.+} - ACME$=Inch ACME,$1-$2 ACME
#: Basic Metric standard
; M 0.XYZ or M .xyz
M\s*0?\.{.+}$=Metric Coarse,M.$1
; M NumberXNumber
M\s*{.+}x{.+}$=Metric Coarse,M$1 x $2
; M Number (without x)
M\s*{.+}$=Metric Coarse,M$1
; Metric Trapezoidal Thread
Tr\s*{.+}x{.+}$=Metric Trapezoidal,M$1 x $2 TRAP
