7.6.2.3.2.  "Tipo "Livello a distanza

Crea un piano parallelo al piano attualmente selezionato a una distanza specificata.

  1. Selezionare uno dei piani di base (XY/ZX/YZ) e fare clic sul comando del menu contestuale Inserisci un nuovo piano .... [Insert new plane...]

  2. In Tipo [Type], selezionare Livello a distanza [Plane with distance] nella casella di riepilogo.

  3. Immettere un valore alla voce Distanza [Distance].

    Se si attiva l'opzione Altra direzione [Other direction], il valore nel campo Distanza [Distance] viene invertito e il piano di riferimento viene allineato "nella direzione opposta".

-> Dopo aver confermato con OK, il nuovo piano appare nell'area di dialogo della cronologia 3D [3D History] con il nome assegnato nel dialogo alla voce Nome [Name]. Per impostazione predefinita, viene inserito "Piano di riferimento 1". I piani di riferimento successivi sono numerati consecutivamente. Se si desidera cambiare il riferimento per qualsiasi motivo, è possibile farlo sul "Piano di riferimento" utilizzando il comando del menu contestuale Seleziona nuovo riferimento [Select new reference].

[Nota]Nota

La vista 3D [3D view] visualizza immediatamente le variazioni di valore e mostra la posizione nel sistema di coordinate.

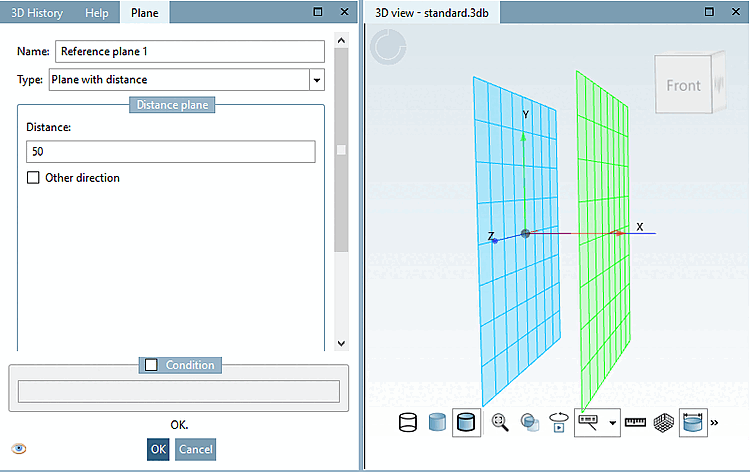

Livello a distanza [Plane with distance]

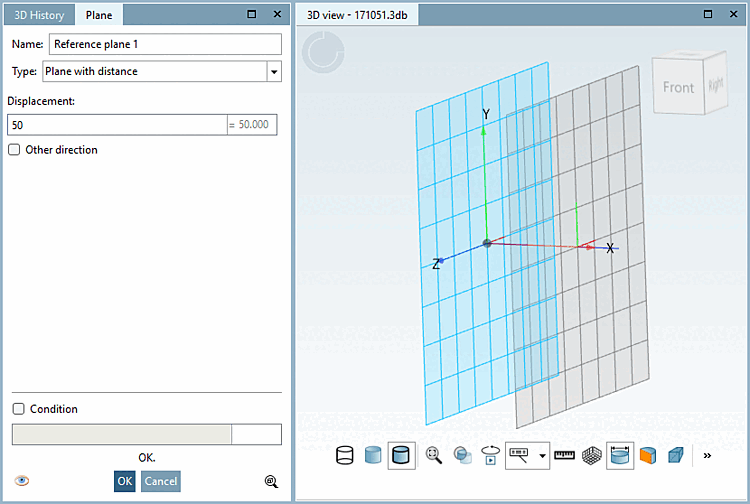

Figura 7.53. Livello a distanza [Plane with distance]

Condizione [Condition]: La creazione del piano di riferimento può dipendere da una condizione. Ad esempio, inserire B > 10.
