Inserire il termine "vite a testa cilindrica" nel campo di ricerca. (Se si conosce il numero di articolo o il numero ERP, ad esempio, è possibile effettuare la ricerca direttamente con questo termine).

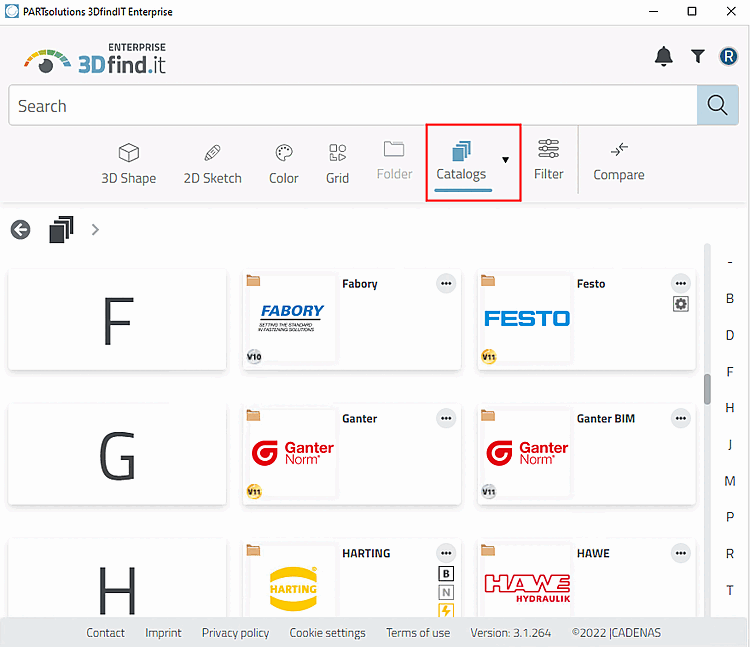

Figura 1.636. Selezione del catalogo

Fare clic su .

-> La ricerca viene eseguita.

-> Sinistra apre l'area di dialogo Filtro [Filter].

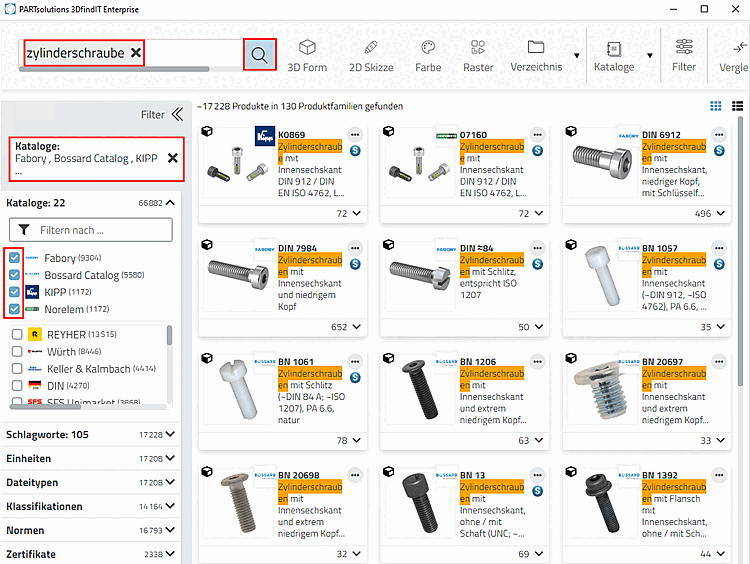

Figura 1.637. Ricerca a testo completo

Filtrare per produttore del catalogo, ad esempio.

-> Ogni volta che si effettua una modifica, la ricerca viene eseguita immediatamente e il display viene regolato.

Aprire la parte desiderata con un solo clic.

-> Si aprono la tabella e la vista 3D.

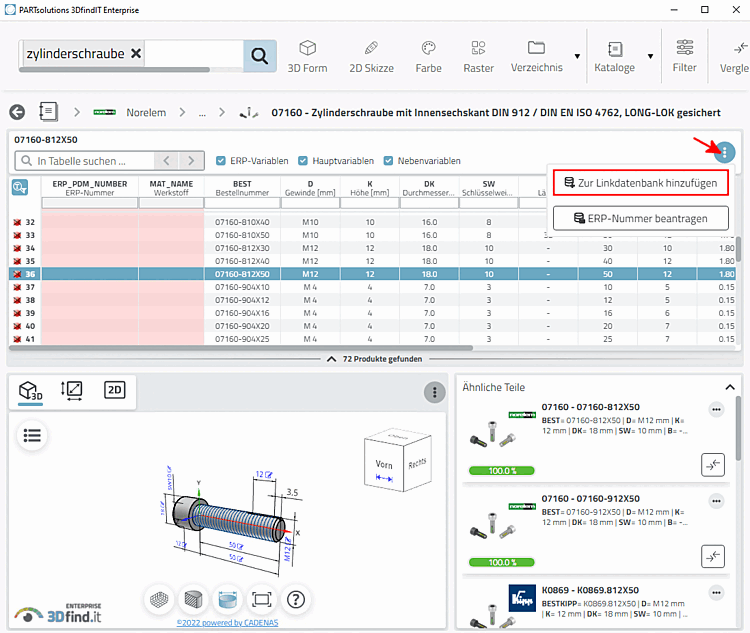

Figura 1.638. Vista delle parti

Selezionare la caratteristica desiderata dalla tabella.

A seconda del flusso di lavoro previsto, è possibile aggiungere un numero ERP.

A tal fine, fare clic sul comando Aggiungi al database dei collegamenti [Add to link database].

-> Si apre la finestra di dialogo corrispondente.

Selezionare il materiale nel campo elenco e confermare con OK. (Il numero ERP_PDM_NUMERO viene generato automaticamente [a seconda del flusso di lavoro previsto]).

Figura 1.639.  Nuovo numero ID [new ident-no.]

Fare clic su Esportazione in CAD [Export to CAD].

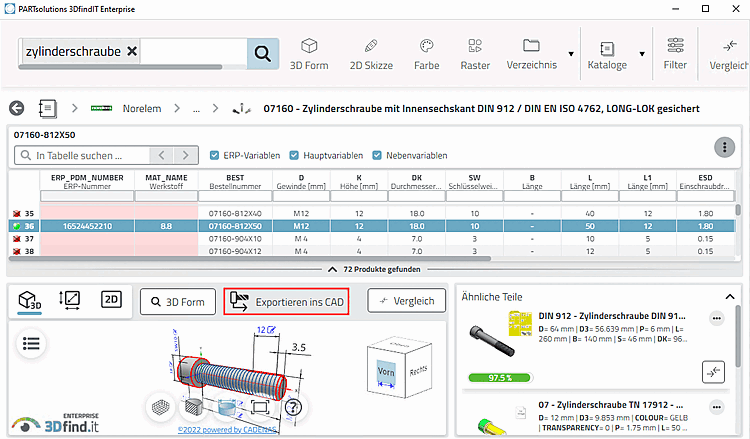

Figura 1.640.  Esportazione in CAD [Export to CAD]
