7.9.3.15.5.  Attributi -> Polilinea

Figura 7.839.

[Nota]Nota

Disponibile solo in modalità disegno [Drawing].

  • Inserisci polilinea [Insert polyline]

    Segue...

  • Interruzione di polilinee [Split polyline]

    Le polilinee, come quelle create dall'intersezione di due cilindri, vengono scomposte da questa funzione in singoli segmenti "calcolabili" (archi, ellissi, ecc.).

    La polilinea può quindi essere elaborata o tagliata come gruppo di singoli segmenti e trasferita a un sistema CAD con proprietà "riconoscibili".

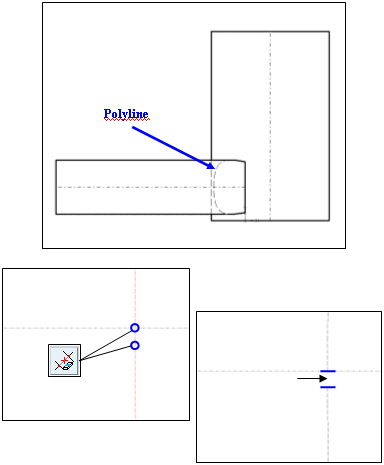

    Nell'esempio a destra (sezione molto ingrandita), la polilinea [Polyline] può essere catturata e tagliata, ad esempio spezzando un elemento tra 2 punti [Cut element between 2 elements].

  • Disegno in scala [Scale drawing]

    Fare clic sull'icona del disegno in scala [Scale drawing] per aprire l'omonima finestra di dialogo.

    Figura 7.840.

    Inserire il fattore di scala [Scale factor] desiderato nel campo Valore [Value].

    Attivare facoltativamente la variabile Crea scala [Create variable SCALE].

    Confermare con Ok.

    -> Il disegno viene scalato e si apre la finestra di aggancio Modifica elemento [Edit element].

    Esempio:

    Disegno originale

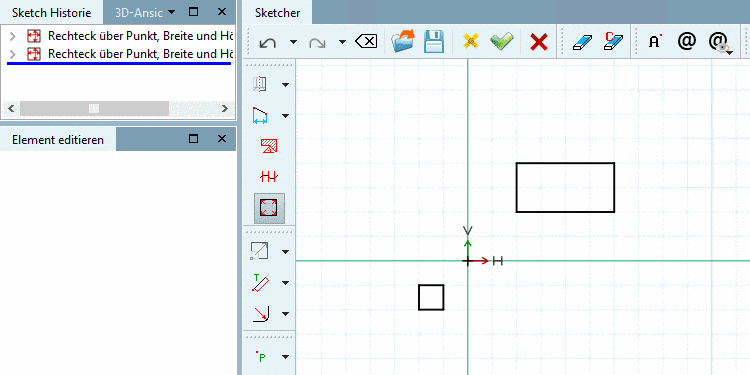

    Figura 7.841. Disegno originale

    Disegno scalato con fattore di scala [Scale factor] 1,5

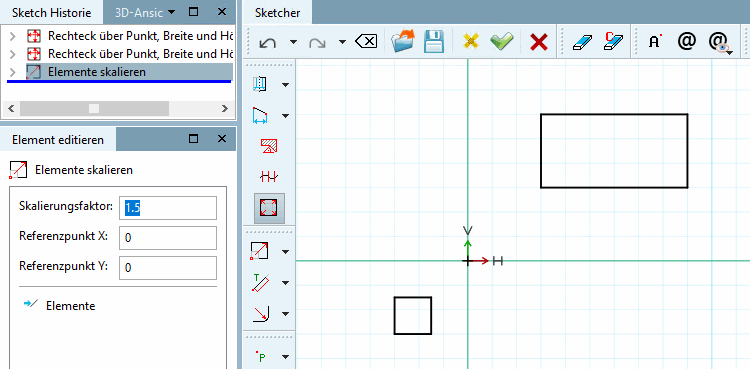

    Figura 7.842. Disegno scalato con fattore di scala [Scale factor] 1,5

    È possibile regolare il fattore di scala [Scale factor] e il punto di riferimento [Reference point] X / Y nella finestra di aggancio Modifica elemento [Edit element].

    • Fattore di scala [Scale factor]: valori > 1 ingrandiscono l'elemento o gli elementi originali, valori < 1 riducono la dimensione

    • Punto di riferimento [Reference point] X / Punto di riferimento [Reference point] Y: per impostazione predefinita, il punto zero è il punto di riferimento; tuttavia, è possibile selezionare qualsiasi punto di riferimento.
