6.4. Impostazione del formato CAD da scaricare

/

È possibile scaricare il componente specificato nel formato CAD desiderato.

Prerequisiti

Prima di poter scaricare i formati CAD 2D/3D, è necessario dichiararli amministrativamente.

  1. In PARTadmin , in $CADENAS_SETUP, selezionare l'icona pappserver.cfg file di configurazione e filtra per "Esportazione".

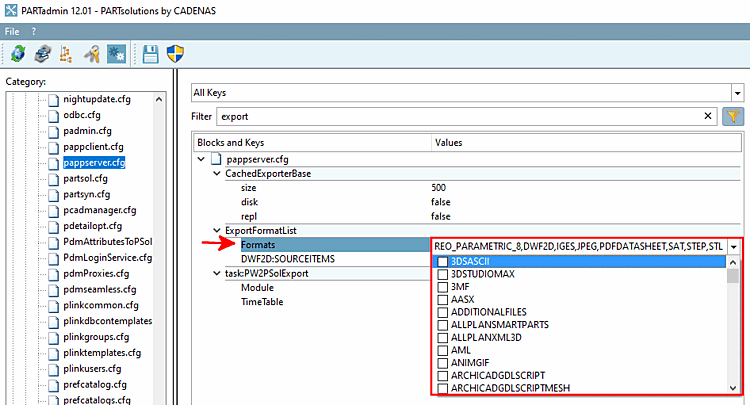

  2. Aprire il campo dell'elenco nel blocco ExportFormatList, tasto Formats e attivare i formati desiderati che devono essere disponibili per il download in 3Dfindit. (L'elenco contiene tutti i formati 2D e 3D che non richiedono un sistema CAD in background per la generazione).

    Figura 670.

  3. Se si vogliono rendere disponibili per l'esportazione anche i formati 2D, creare la chiave <2DFormat>:SOURCEITEMS e inserire le viste 2D desiderate sotto Valori nella seguente sintassi:

    Figura 671.

    Esempio:

    drawing/front,drawing/right,drawing/top

    Le Le visualizzazioni possibili sono: front, back, top, bottom, left, right e iso.

    Se si vogliono esportare tutte le viste, inserire quanto segue:

    drawing/*

  4. È possibile definire opzioni specifiche per i formati di esportazione.

    1. A tal fine, selezionare la categoria Opzioni dell'esportatore [Exporter Options].

    2. Selezionare il formato desiderato dalla casella di riepilogo in alto.

    3. Determinare le opzioni di esportazione desiderate. Le informazioni sono riportate in Sezione 3.1.9, “ Esportazione in vari formati di file (senza interfaccia PARTsolutions) ” in Manuale d'uso PARTsolutions.

    Esempio delle opzioni di impostazione per STEP

    Figura 672. Esempio delle opzioni di impostazione per STEP

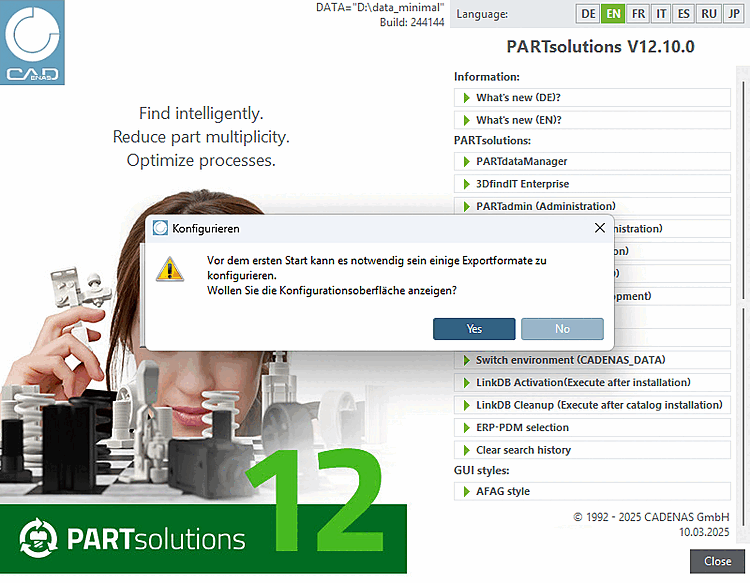

    Se 3Dfindit viene avviato da un CD offline, al primo avvio viene visualizzato un messaggio corrispondente. In caso di risposta affermativa, nella categoria Opzioni dell'esportatore [Exporter Options] viene aperto anche PARTadmin.

    Figura 673.

scaricare

Se i requisiti sono soddisfatti, procedere come segue:

  1. Fare clic su CAD.

    Figura 674.

    -> Si apre la finestra di dialogo per la selezione del formato CAD [CAD format selection].

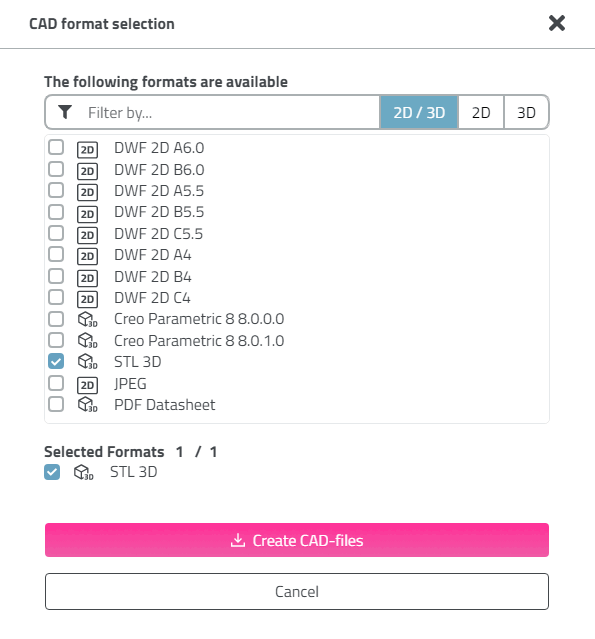

    Selezione del formato CAD [CAD format selection]

    Figura 675. Selezione del formato CAD [CAD format selection]

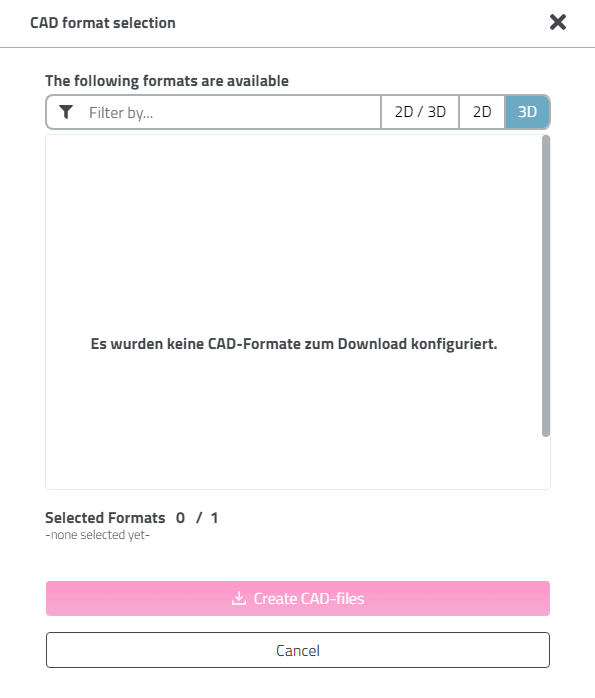

    Se non è stato specificato alcun formato, viene visualizzato il seguente messaggio di errore.

    Figura 676.

  2. Selezionare il formato desiderato dall'elenco.

    (La selezione corrisponde alla preselezione amministrativa. È possibile effettuare una sola selezione).

  3. Fare clic su Crea file CAD [Create CAD-files].

    -> Si apre la finestra di dialogo Attività [Activities] e la parte generata viene proposta per il download.

    Figura 677.

    Se le impostazioni di configurazione non sono corrette, appare la scritta Fetch failed.

    Figura 678.

  4. Nella finestra di dialogo Attività [Activities], fare clic sull'icona scaricare.

    -> La parte scaricata viene visualizzata in una finestra di Explorer. Fare clic su Apri file per passare alla directory di download.

    Figura 679.
