Diverse modalità per la creazione automatica di vincoli:
No - I vincoli automatici nello schizzo non verranno creati.
Concatenato - I vincoli automatici nello schizzo verranno creati in modalità concatenata.
Impilato - I vincoli automatici nello schizzo verranno creati in modalità Impilato.
FIXTOGETHER - Crea un vincolo [[FixTogether]] tra gli elementi 2D dello schizzo e le direzioni degli assi 2D. Sono disponibili anche i vincoli predefiniti di CATIA.
FIXTOGETHER_DELCST (predefinito) - Crea solo un vincolo [[FixTogether]] tra gli elementi 2D dello schizzo e le direzioni degli assi 2D. I vincoli predefiniti di CATIA vengono eliminati.
FIXTOAXIS_CHAINED - Creerà vincoli di distanza tra il primo punto dello schizzo e ciascuna direzione H e V dell'asse 2d ALLA FINE dopo aver applicato il vincolo AUTO concatenato su tutti gli altri elementi dello schizzo senza asse. Se non c'è un punto 2D nello schizzo, allora verrà creato un vincolo AUTO concatenato su tutti gli altri elementi dello schizzo (senza asse) e gli elementi di riferimento saranno il punto di origine dell'asse più la direzione H e la direzione V.
FIXTOAXIS_STACKED - Tutti gli elementi 2D dello schizzo (senza asse) saranno vincolati in modo automatico STACKED con il punto di origine dell'asse dello schizzo come riferimento. Se non ci sono punti 2D nello schizzo, tutti gli elementi dello schizzo (senza asse) saranno vincolati in modo automatico con il punto di origine dell'asse dello schizzo più la direzione H e la direzione V come riferimento.
FORCE passa al setaccio i valori dati e, se si verificano problemi durante l'aggiornamento dello schizzo, viene provato il valore successivo.
Provare nell'ordine: "STACKED;CHAINED;FIXTOAXIS_CHAINED;FIXTOAXIS_STACKED;FIXTOGETHER_DELCST".
CREATE_AUTO_CST_SKETCH = CHAINED;STACKED; - Sono supportate altre opzioni separate da ";". Non appena un'impostazione ha successo, questa viene utilizzata e il vaglio viene interrotto.
CREATE_AUTO_CST_SKETCH = FIXTOAXIS_CHAINED;CHAINED;STACKED;...
Nota: la chiave può essere utilizzata anche a seconda del catalogo.
[CreationOptions] CREATE_AUTO_CST_SKETCH(isCatalog(catalog_name))=FIXTOGETHER

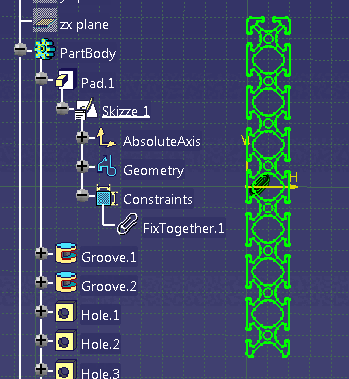

In questo esempio viene utilizzato "CREATE_AUTO_CST_SKETCH = FIXTOGETHER_DELCST".
In alcuni casi, le impostazioni "CHAINED" o "STACKED" non funzionano in tempi accettabili. In questo caso, provare il valore predefinito.
