In precedenza, non era possibile effettuare un' analisi [Analysis] (make or buy, cost mockup [Cost mockup], fornitori [Suppliers] ) o una ricerca di duplicati [Duplicate search] per un gruppo specifico di pezzi, in quanto veniva filtrato tutto (parti di ricerca e parti di risultato), non solo le parti di ricerca.

Ora, con la V12 SP4, il filtro è suddiviso in due schede:

I filtri disponibili in entrambe le pagine della scheda sono la ricerca per testo completo [Full-text search], la ricerca per variabile [Variables search] e la ricerca per topologia [Topology search]. Le funzioni possono essere utilizzate più volte facendo clic su Aggiungi funzione di ricerca [Add search function].

Gli esempi seguenti mostrano le nuove funzioni basate sull'analisi dei duplicati.

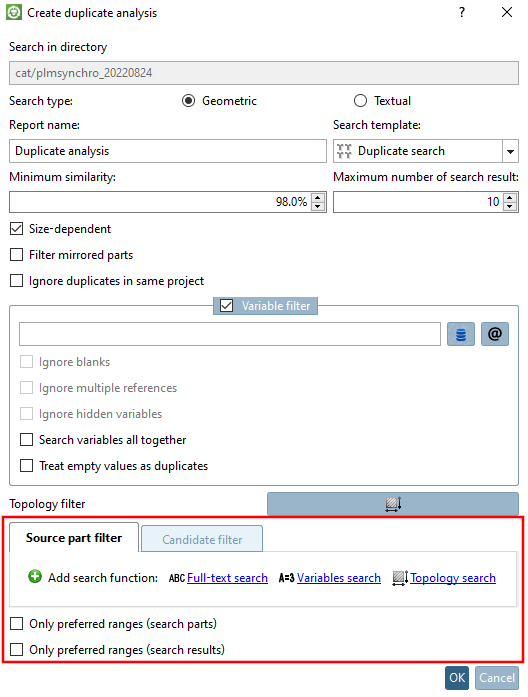

Figura 1.334.

Esempio 1: filtrare le parti di origine da utilizzare

Può essere ad esempio mediante la ricerca per variabile [Variables search] , si può determinare che il parti di origine utilizzando, ad esempio, MAT_NAME=Steel ed è candidati (forse non è stato ancora assegnato alcun numero ERP). assegnato).

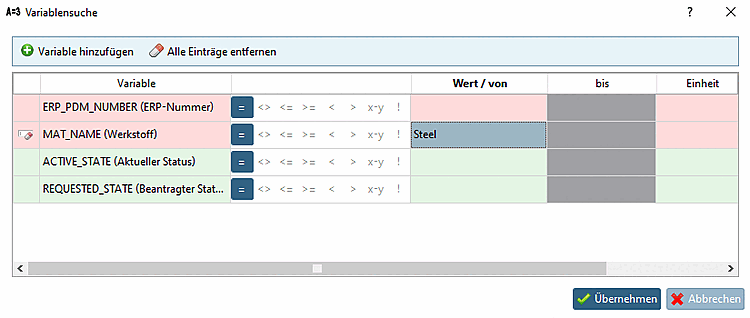

Figura 1.335.  Ricerca di variabili [Variables search]: MAT_NAME=Acciaio

Ad esempio, è possibile utilizzare una ricerca topologica [Topology search] per definire un gruppo specifico di pezzi per i quali effettuare la ricerca di duplicati (ad esempio, pezzi a simmetria assiale di dimensioni superiori a 700 mm).

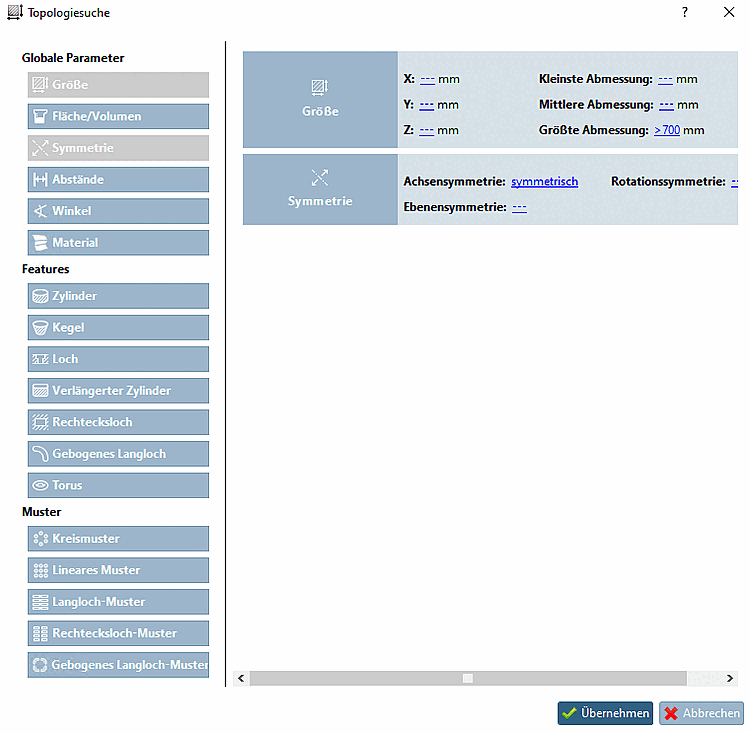

Figura 1.336.  Ricerca topologica [Topology search]: impostazione per dimensioni e simmetria

Esempio 2: Filtrare le parti del risultato

Ad esempio, se si vogliono ottenere solo pezzi con fori di trapano, impostare una ricerca con Foro [Hole] -> Quantità [Amount] > 0 nella pagina della scheda Filtro candidato [Candidate filter].

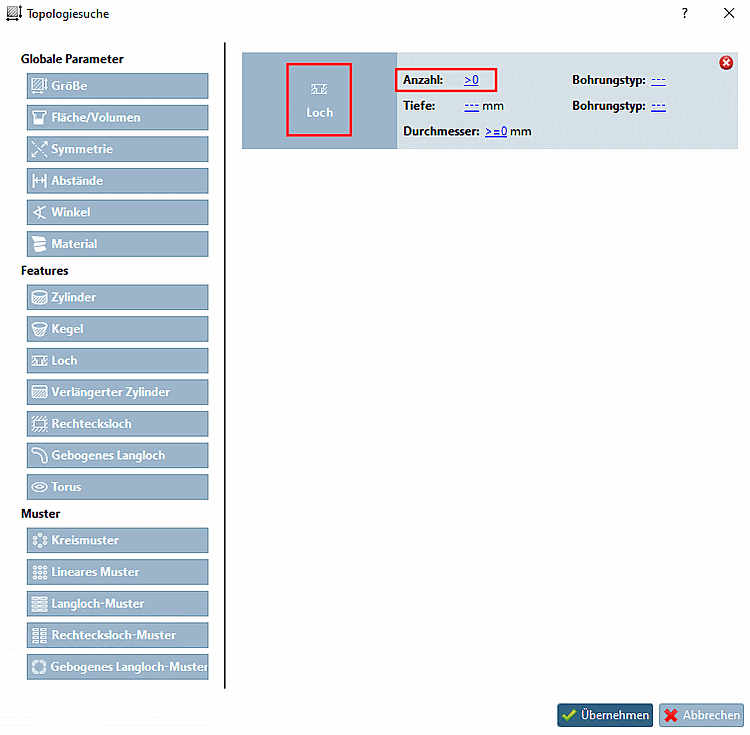

Figura 1.337.  Ricerca topologica [Topology search]: Impostazione del foro

La modalità di funzionamento corrisponde alle funzioni di ricerca standard:

I dettagli sull'analisi dei duplicati sono riportati nella sezione Sezione 3.1.13.2, “ Analisi dei duplicati ” in ENTERPRISE 3Dfindit (Professional) - Utente
