3.1.9.2.1. Pagina della scheda "Viste

Pagina della scheda "Viste [Views]

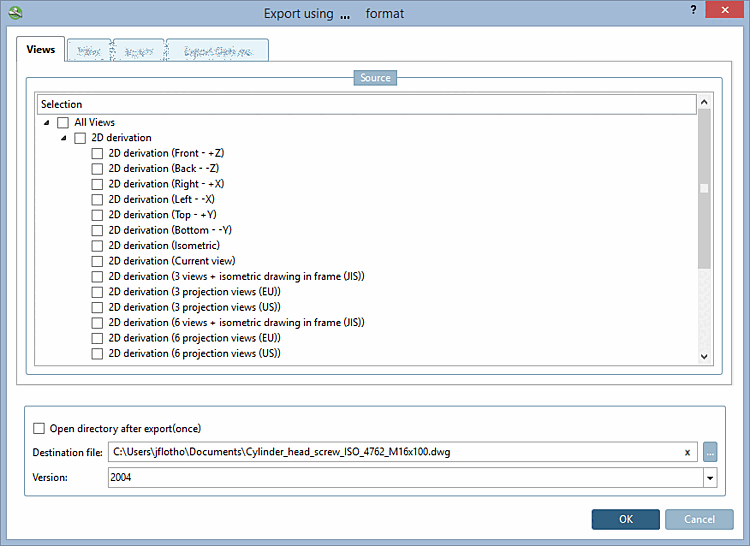

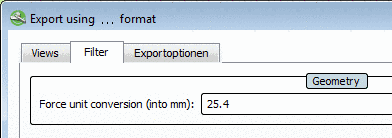

Figura 3.796. Pagina della scheda "Viste [Views]

  • Sezione 3.1.10.1.4, “ Ottimizzare dimensioni 2D alternative / vista del disegno sul foglio ”Per informazioni dettagliate sull'opzione di visualizzazione abbreviata [Shortened view], consultare .

  • Fonte [Source]:

    È possibile esportare tutte le viste elencate o solo quelle che sono state specificamente attivate. Selezionare una modalità:

    • Finestra attiva (vista 2D)

    • Derivazione 2D attiva (... )

    • Tutte le finestre [All windows] (tutto ciò che è elencato sotto Viste [Views] )

    • Tutte le derivazioni 2D [All 2D derivations] (elencate sotto Viste [Views] )

    • Tutte le viste tecniche [all technical views]

    • Punti di vista selezionati [Selected views]

  • Visualizzazioni [Views]:

    • Finestra attiva (vista 2D)

    • Derivazione 2D attiva (...)

    • Finestra (vista 2D)

    • Finestra (vista tecnica (2D))

    • Varie derivazioni 2D come "3 viste + isometria in cornice (DIN)" o "Destra".

    Se in Origine [Source] è stata selezionata l'opzione Viste selezionate [Selected views], è possibile attivare le viste desiderate in Viste [Views] utilizzando le caselle di controllo.

    Sezione 3.1.10.1, “Finestra di dialogo "Vista 2D ”Informazioni dettagliate sui singoli punti di vista [Views] sono disponibili all'indirizzo .
