Disegnare la prima vista sulla facciata del cubo. Facendo clic su un altro lato del cubo, è possibile ruotarlo in avanti e modificarlo in qualsiasi momento.

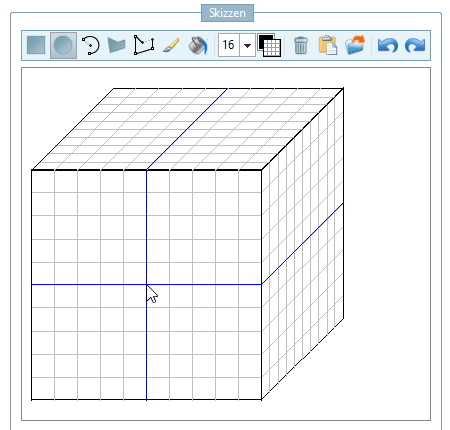

Figura 3.215. Creare la prima vista

Selezionare il colore per il disegno.

Figura 3.216.

Selezionare Disegna ellisse [Draw ellipse].

Figura 3.217.

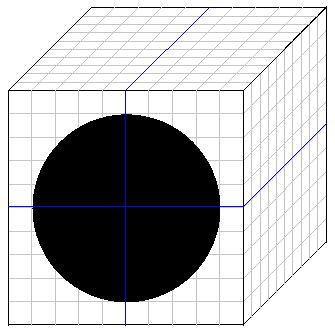

Fare clic con il tasto sinistro del mouse al centro del disegno e, tenendo premuto il tasto Ctrl, tracciare un cerchio nero.

Figura 3.218. Disegnare un cerchio nero

Fare clic su Seleziona colore di eliminazione [Choose erasing color].

Figura 3.219. Cancella il colore selezionato

Lasciare la funzione cerchio già selezionata.

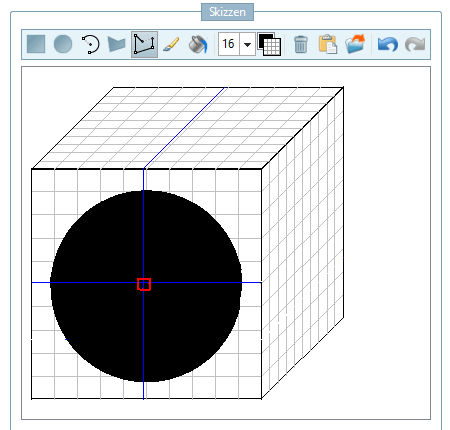

Fare nuovamente clic con il tasto sinistro del mouse al centro del disegno. Non appena ci si avvicina a un punto di snap, questo viene visualizzato.

Figura 3.220.

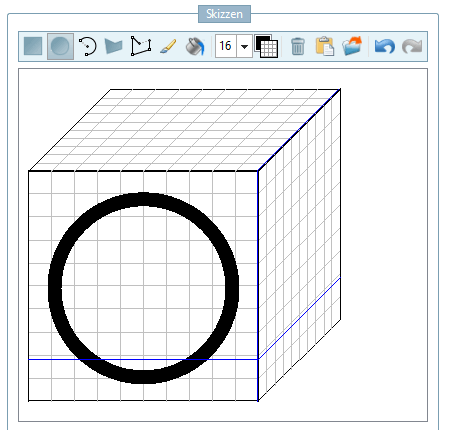

Fare clic sul punto di snap e, tenendo premuto il tasto Ctrl, disegnare un cerchio bianco leggermente più piccolo.

Figura 3.221. Disegnare un cerchio bianco

Fare nuovamente clic su Seleziona colore disegno [Choose color for painting].

Figura 3.222. Selezionare il nero

Fare clic sull'icona Disegna tracciato poligonale [Draw polygon chain].

Nota È possibile utilizzare questa funzione per disegnare linee rette.

Figura 3.223.

Impostare la larghezza della linea a 16.

Figura 3.224.

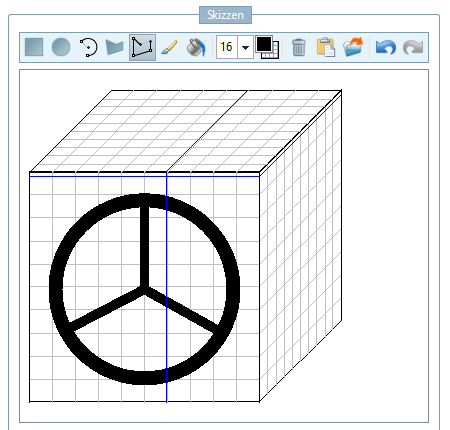

Disegnare i raggi.

Figura 3.225.

Fare clic sul lato destro del cubo.

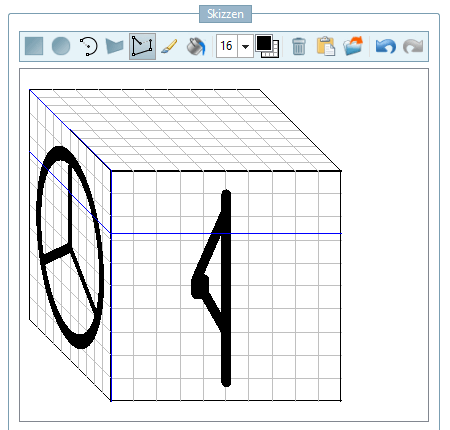

-> La vista si sposta in avanti. Ora disegnare la seconda vista dello schizzo. Le impostazioni sono già state impostate correttamente.

Figura 3.226. Disegnare la seconda vista

Nota Più un elemento è caratteristico, meno schizzi sono necessari. Il "volantino", ad esempio, è così tipico che 1 schizzo è sufficiente.

Chiudete la finestra di dialogo Ricerca sketch (2D) [Sketch search (2D)] con Applica [Commit] oppure Adottare e Ricerca [Commit and Search].

Figura 3.227.

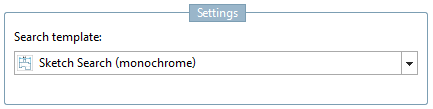

Impostazioni [Settings]: nell'esempio, selezionare il modello di ricerca [Search template] "Ricerca schizzo (bianco e nero) [Sketch Search (monochrome)]".

Figura 3.228.

Fai clic sul pulsante Cerca . [Start search]

Figura 3.229. Risultati della ricerca

-> I risultati della ricerca sono elencati di seguito.

Opzionalmente, è possibile caricare i pezzi nel confronto dei pezzi [Part comparison]. Se si sposta il cursore del mouse su una linea, appaiono varie icone:

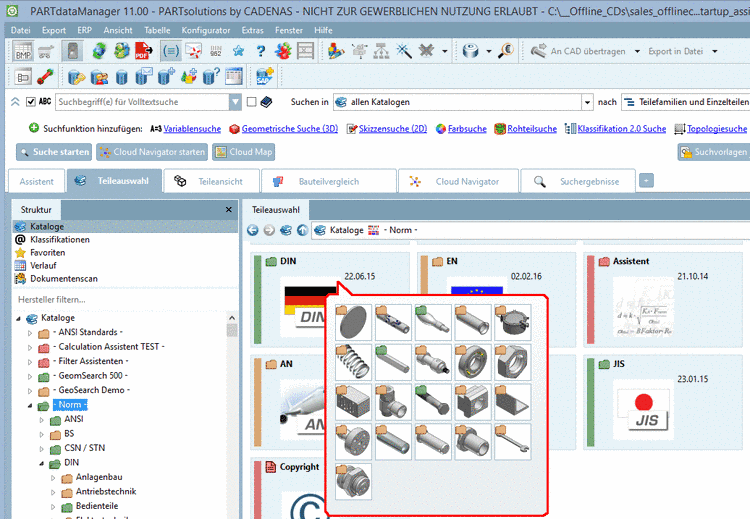

	Aperto [Open]:	La parte viene aperta nella vista della parte [Part view] di PARTdataManager.
	Carico come primo componente [Load as first part]:	Il componente è collegato alla confronto dei componenti e anche come 1° componente , cioè viene caricato nel confronto 2D/3D. Le è contrassegnata da un'icona a sinistra.
	Carico come secondo componente [Load as second part]:	Il componente è collegato alla Confronto dei componenti e aggiunto anche come 2° componente , cioè viene caricato nel confronto 2D/3D. Le è contrassegnata da un'icona a sinistra.
	Aggiungere al confronto dei componenti [Add to part compare]:	Il componente è collegato alla Aggiunto il confronto dei componenti. La linea è contrassegnata a sinistra da un'icona contrassegnato.
	Trasferimento al CAD [Export to CAD]:	L'icona viene visualizzata solo per le singole parti (caratteristiche), non per le famiglie di parti. Fare clic sull'icona per trasferire la parte in questione al CAD.

Sezione 3.1.6.10, “ Confronto tra i componenti ”Informazioni dettagliate sul confronto dei componenti [Part comparison] sono disponibili all'indirizzo .
