5.10.2.2. Assegnazione della derivazione 2D in PARTproject

Le assegnazioni corrispondenti vengono effettuate in PARTproject -> pagina della scheda Viste [Views] -> area di dialogo della derivazione 2D [2D derivation].

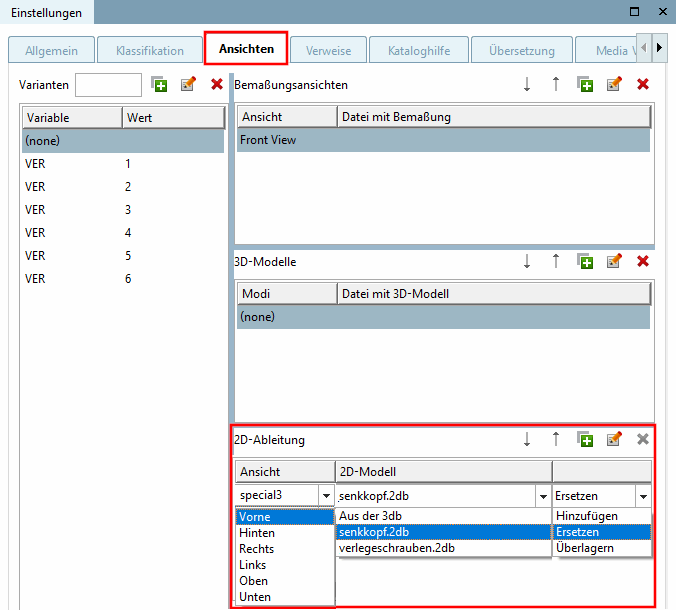

Area di dialogo della derivazione 2D [2D derivation]

Figura 5.705. Area di dialogo della derivazione 2D [2D derivation]

  1. In Vista [View], selezionare una vista standard se si desidera sostituirla con una vista modificata.

    o

    Se si desidera aggiungere una vista creata dall'utente tramite l'immissione di testo libero (nella figura precedente, "special3" è un esempio).

    [Nota]Nota

    Se il disegno viene salvato internamente al modello 3D, è necessario utilizzare esattamente il nome definito in precedenza.

  2. Selezionare sotto il modello 2D [2D model]

    • Da 3db [From 3db file], se è stato creato un disegno 2D salvato internamente nello Sketcher.

    • un modello creato in Sketcher e salvato nella directory del progetto.

      Questo viene visualizzato nel campo dell'elenco se è disponibile nella directory del progetto come file .2db (nella figura precedente, viene utilizzato come esempio "senkkopf.2db").

  3. Selezionare Aggiungi [Add] o Sostituisci [Replace] o Sovrapponi [Overlay]:

    • Aggiungi [Add]

      Questo è possibile solo se si è selezionata una vista autocreata!

    • Sostituire [Replace]

      Questo è possibile solo se è stata selezionata una vista standard. La rispettiva vista standard viene sovrascritta.

    • Sovrapposizione [Overlay]

      I dettagli aggiuntivi di un file 2db possono essere aggiunti a una derivazione 2D standard mediante sovrapposizione.

      La terza figura mostra una sovrapposizione puramente esemplare di una derivazione 2D standard e di un file extra 2db.

      Derivazione 2D standard

      Figura 5.706. Derivazione 2D standard

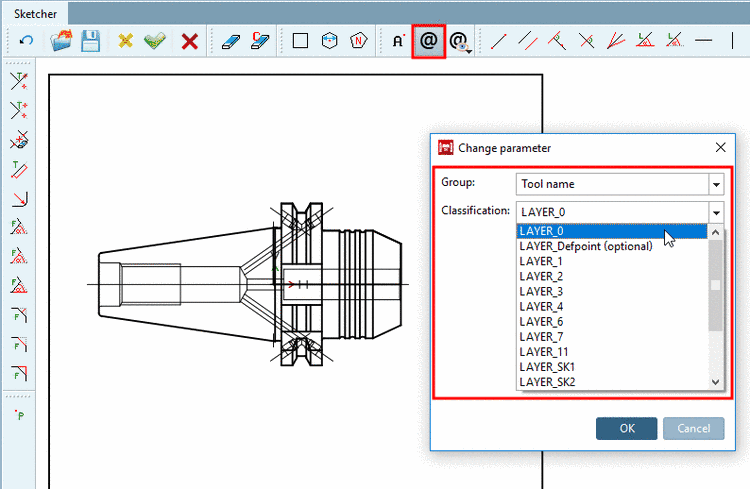

      Extra-2db

      Figura 5.707. Extra-2db

      Derivazione 2D standard sovrapposta a Extra-2db

      Figura 5.708. Derivazione 2D standard sovrapposta a Extra-2db
