5.18.2.2. Parte

Tutti i figli di <part> sono elencati qui con i loro elementi figli specificati.

Definizione di

<part id="...">
  <type>part|assembly|drill|pseudo</type>
  <category>...</category>
  <color r="0..255" g="0..255" b="0..255" />
  <path>...</path>
  <nnpath>...</nnpath>

  <bom category="...">
    <splittable>...</splittable>
  </bom>

  <vars>
    <var>
      <value name="name">value</value>
    </var>
  </vars>

  <cp name="..." visible="..." type="..." />
</part>

parte

Attributi:

id: identificatore univoco

[Nota]Nota

Riferito a <conparts> -> <connection>.

Elementi figli:

  • tipo

    Valori:

    • parte: se il progetto indicato per il percorso è una parte

    • assembly: se il progetto indicato nel percorso è un assembly

  • categoria

    Identificatore che fa riferimento alle categorie.

    [Nota]Nota

    Riferito a <categorie> per costruire la struttura ad albero nel configuratore.

  • percorso

    Imposta il percorso del file .prj della parte (&CADENAS_DATA)

    [Nota]Nota

    Utilizzare una dichiarazione di percorso relativo:

    Esempio:

    Progetto: C:\programme\cadenas\data\23dlibs\...catalog...name...\rohre\rohr.prj

    Percorso: rohre\rohr.prj

    [Nota]Nota

    NN, le informazioni NT vengono lette da lì.

  • nnpath

    Percorso relativo al progetto.

    [Nota]Nota

    Utilizzato solo con gli assiemi. Leggete le informazioni aggiuntive sulla tabella principale.

  • categoria bom

    Identificatore che fa riferimento alla categoria bom.

  • vars

    Per definire variabili aggiuntive. Si usa anche per avviare la tabella.

    Elemento figlio:

    • var

      Qualsiasi numero di elementi.

      Attributi:

      • name: nome della variabile; value: valore della variabile

  • cp

    Attributi:

    • nome: nome del punto di connessione

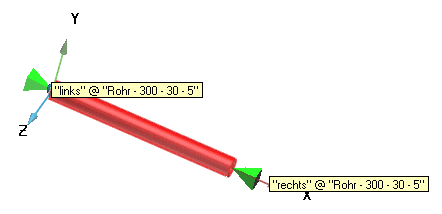

      Nell'immagine esemplificativa qui sotto i nomi sono"links" e"rechts".

      [Nota]Nota

      Strutturadel tooltip:

      nome del punto di connessione @ nome del pezzo - parametri della tabella

      [Nota]Nota

      Sintassi XML con parti: solo il nome del punto di connessione

      Sintassi XML con gli assiemi: Nome parte @ Nome punto di connessione

    • visibile: nel Configuratore il nome visualizzatodel punto di connessione alla voce Dettagli.

    • tipo: gruppo di tipi di connessione

Esempio

<part id="65humlenk" >
  <type>assembly</type>
  <category>transport</category>
  <path>4_transporttechnik\1_stretch_line_sl\4_baubreite_sl_065\3_umlenkungen
      \assemblies\2_h_umlenkung_asmcfg.prj</path>
  <nnpath>4_transporttechnik\1_stretch_line_sl\4_baubreite_sl_065\3_umlenkungen
      \2_h_umlenkung_asmtab.prj</nnpath>

  <cp name="HUMLENKUNGWINK@start0" visible="Vorne" type="sl65_start_C" />
  <cp name="HUMLENKUNGWINK@end0" visible="Hinten" type="sl65_end_C" />

  <bom category="transport" />
  <vars>
     <value name="BAUBREITE">65</value>
  </vars>
</part>
