3.1.9.2.9. Pagina della scheda "Opzioni di esportazione" - DXF 2D (binario)

[Nota]Nota

  • Quando si esporta in un file dxf, le informazioni della pagina della scheda Livelli [Layers] vengono memorizzate nel file.

    Esempio: le "linee spesse" si trovano sul layer "AM_0" e vengono create in giallo nel file dxf.

    Figura 3.824. Esempio: le "linee spesse" si trovano sul layer "AM_0" e vengono create in giallo nel file dxf.

    Se il file viene inserito in un disegno esistente, le impostazioni del sistema CAD hanno la priorità.

    Esempio: Gestione layer meccanico: AM_0 = bianco. Il pezzo inserito viene visualizzato con una "linea spessa" bianca.

    Figura 3.825. Esempio: Gestione layer meccanico: AM_0 = bianco. Il pezzo inserito viene visualizzato con una "linea spessa" bianca.

    Se il file viene aperto singolarmente, viene visualizzato con il colore del layer specificato nel file dxf.

  • I livelli che non esistono nel CAD vengono creati in base alle specifiche.

  • Se si desidera sovrascrivere le informazioni del layer CAD, utilizzare la pagina della scheda Opzioni di esportazione [Export options].

    Esempio: In questo caso, le "linee spesse" sono visualizzate in blu.

    Figura 3.826. Esempio: In questo caso, le "linee spesse" sono visualizzate in blu.

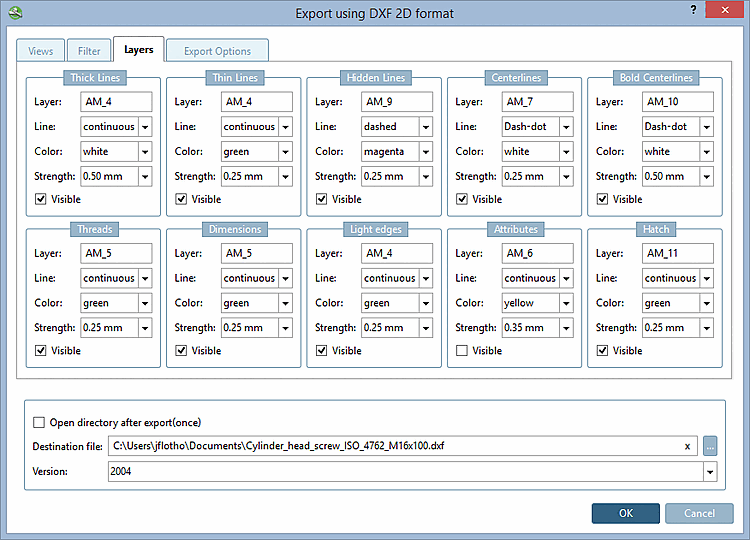

  • Pagina della scheda Livelli [Layers]

    Pagina della scheda "Livelli [Layers]

    Figura 3.827. Pagina della scheda "Livelli [Layers]

    • Aprire la directory dopo l'esportazione (una volta) [Open directory after export(once)]

    • File di destinazione [Destination file]

    • Versione [Version]

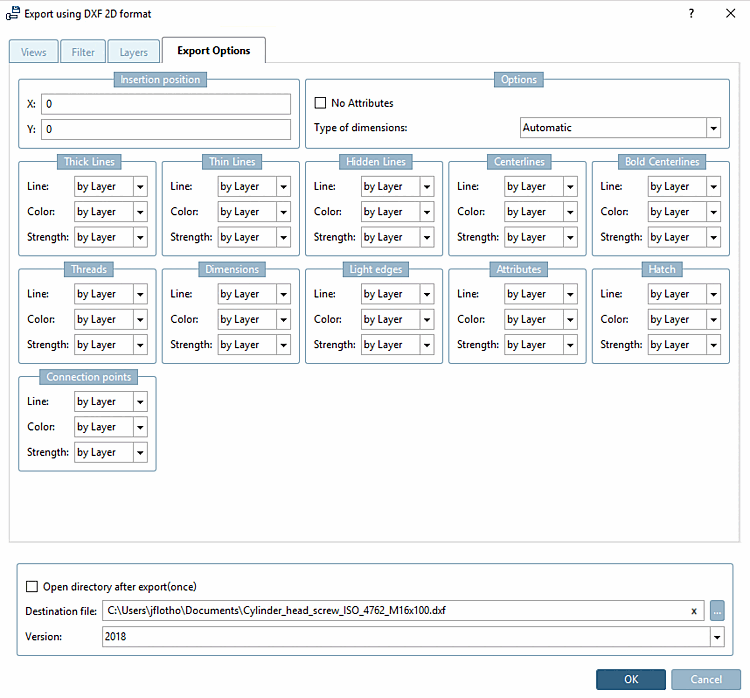

  • Pagina della scheda Opzioni di esportazione [Export options]

    Pagina della scheda "Opzioni di esportazione [Export options]" - DXF 2D (binario)

    Figura 3.828. Pagina della scheda "Opzioni di esportazione [Export options]" - DXF 2D (binario)

    • Posizione di inserimento [Insertion position]: la posizione di inserimento nel sistema CAD può già essere definita in 3Dfindit, a condizione che il sistema CAD supporti questa funzione. Inserire le coordinate X e Y.

    • Non generare attributi [No Attributes] ... impedisce che alcuni attributi (ad esempio i testi di PARTproject) vengano trasferiti al sistema CAD durante l'esportazione.

    • Impostazioni di linee e colori:

      Oltre alla possibilità di specificare direttamente determinate linee e colori, è possibile far dipendere l'impostazione di colori e linee dall'impostazione del layer del sistema CAD. A tale scopo, selezionare l'impostazione"per layer".

    • Aprire la directory dopo l'esportazione (una volta) [Open directory after export(once)]

    • File di destinazione [Destination file]

    • Versione [Version]
