5.12.13.3. Note speciali sulla modellazione

Durante la modellazione è necessario osservare le seguenti istruzioni:

  • Le flange hanno richiesto 2 porte: a filo a destra e a sinistra.

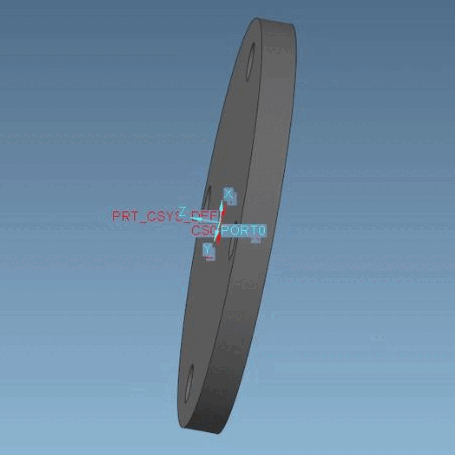

    L'illustrazione mostra erroneamente una flangia con una sola porta.

    Figura 5.1397. L'illustrazione mostra erroneamente una flangia con una sola porta.

  • Con una flangia di saldatura è necessario osservare quanto segue:

    L'attacco 1 deve essere posizionato a filo del lato di collegamento.

    L'attacco 0 deve essere posizionato partendo dal lato opposto con una profondità di inserimento pari allo spessore della flangia - 0,1 mm (cioè 0,1 mm sopra l'attacco 1).

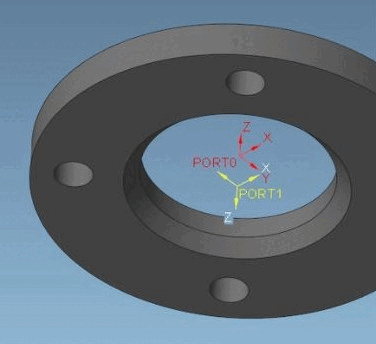

    L'illustrazione mostra la porta 0 posizionata a filo in modo errato.

    Figura 5.1398. L'illustrazione mostra la porta 0 posizionata a filo in modo errato.

  • Le porte 0 e 1 devono trovarsi sulla linea principale, la porta 2 sulla diramazione.

    L'asse Y deve essere rivolto in direzione della giunzione.

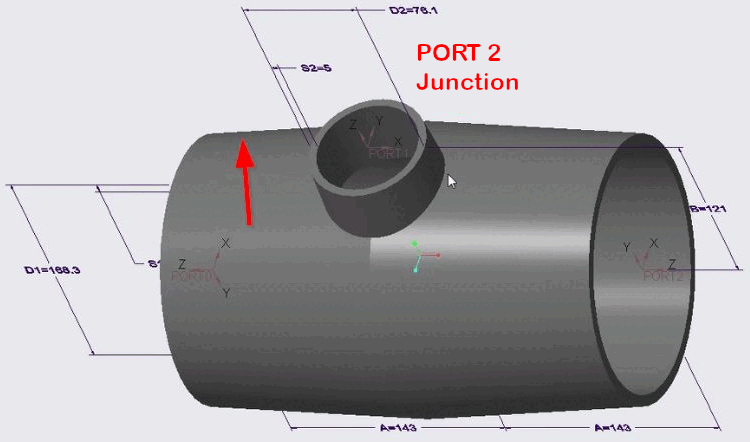

    L'illustrazione mostra porte non corrette e un allineamento non corretto del sistema di coordinate.

    Figura 5.1399. L'illustrazione mostra porte non corrette e un allineamento non corretto del sistema di coordinate.
