La porta del garage utilizzata come esempio è un assieme. Pertanto, il punto di connessione corrispondente deve essere reso disponibile a livello di gruppo. La classificazione può quindi essere effettuata direttamente a livello di gruppo.

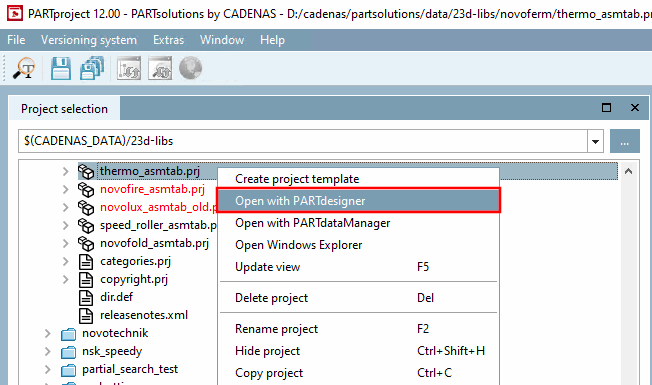

Selezionare il progetto della tavola di montaggio (*asmtab.prj) e fare clic sul comando del menu contestuale Apri con PARTdesigner [Open with PARTdesigner].

Figura 3.148.

-> Si apre la configurazione di montaggio.

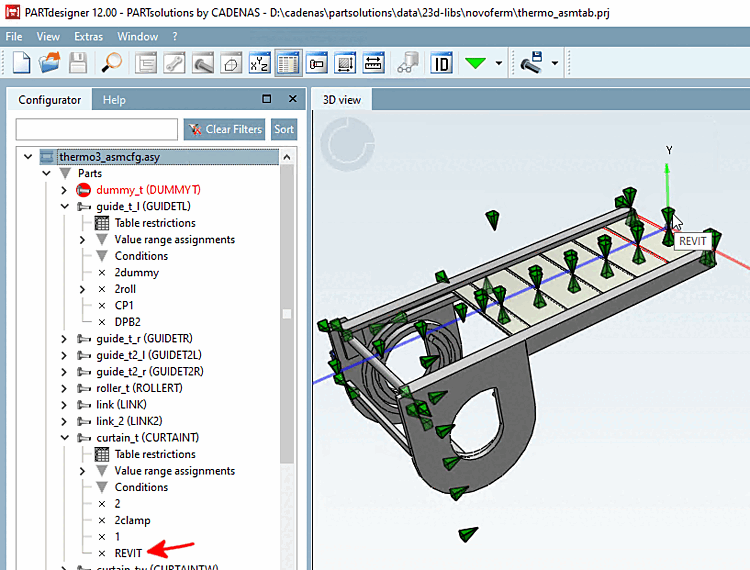

Figura 3.149. L'illustrazione mostra il punto di collegamento destinato al posizionamento.

Aprire il menu contestuale del livello principale e fare clic su Aggiungi punto di collegamento alla condivisione [Add shared connection point].

Figura 3.150.  Aggiungere un punto di attacco per il rilascio [Add shared connection point]

Determinare la parte e il punto di connessione nel browser delle regole [Rule browser].

Figura 3.151.

-> È stato aggiunto il punto di attacco per il rilascio.

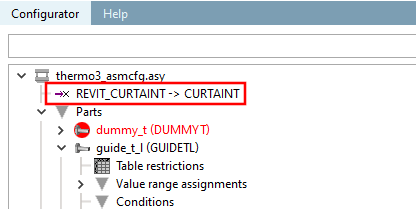

Figura 3.152. Punto di collegamento della configurazione (nell'esempio "REVIT_CURTAINT -> CURTAINT")

Salvare la configurazione.

Selezionare il file modello corrispondente (*.asmtpl.prj) e aprire la pagina della scheda Classificazione [Classification] e poi la sottopagina Vista 3D [3D view].

(Per gli assiemi non viene visualizzato alcun contenuto 3D).

Figura 3.153.  Selezionare il punto di connessione [Choose connection point] (per il montaggio)

Fare clic sul pulsante Seleziona punto di connessione [Choose connection point].

-> Il punto di attacco di rilascio viene visualizzato nell'omonima finestra di dialogo.

Selezionare la voce e confermare con OK.

-> Viene ora visualizzata la nota interfaccia standard per la determinazione degli elementi pubblicati.

Attivare la classe Sistema di coordinate di posizionamento nella classificazione CNS.

-> La classe viene visualizzata sotto gli elementi pubblicati [Published elements].
