Dovere Visualizzare l'anteprima delle immagini, attivare il tasto checkin_preview(hasGeometry) in ifSapEctr.cfg, nel blocco CreationOptions e impostare Impostare il valore su PS3, ad esempio.

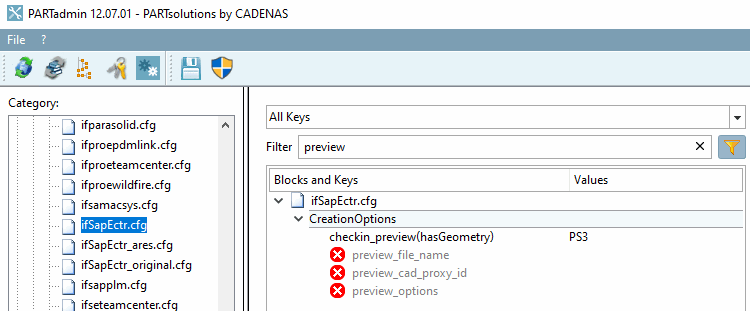

Figura 3.140.  checkin_preview(hasGeometry)

Dovere I componenti dell'assieme ottengono anche immagini di anteprima, si prega di notare il Impostazione dei tasti "CallbackVersion" nel CAD di interfaccia, nella Interface.

Il valore può essere composto da più parametri separati da un punto e virgola.

Le Deve essere presente il parametro ";attachmentLevel" ed essere impostato su 1.

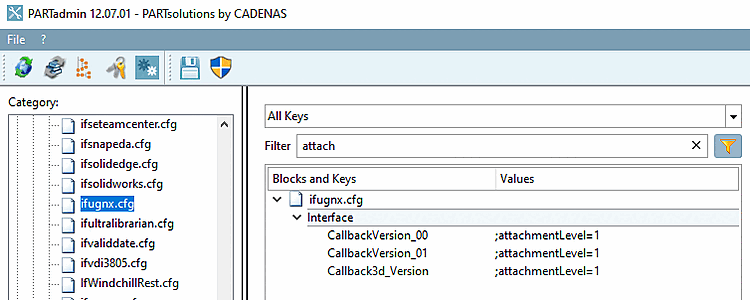

Figura 3.141. Esempio: ";attachmentLevel=1".

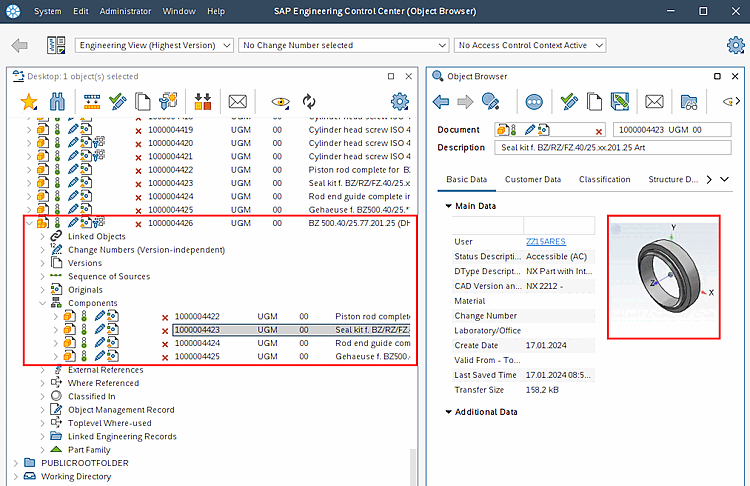

Figura 3.142. SAP ECTR - Immagini in anteprima
