1.11.1.3.2.27.  Configuratore integrato in PARTdesigner

Con la V12, il modulo Configurator, che faceva parte di PARTdataManager, è stato integrato nel modulo PARTdesigner, eliminando la necessità di passare da un'interfaccia di lavoro all'altra. Configurator e Structure [Assembly] sono ora anche finestre di aggancio all'interno di PARTdesigner, di cui è possibile regolare le dimensioni e la posizione.

Le informazioni sullo stato SVN/QA sono ora immediatamente disponibili.

Il configuratore viene avviato direttamente da PARTproject.

Aprire con PARTdesigner [Open with PARTdesigner]

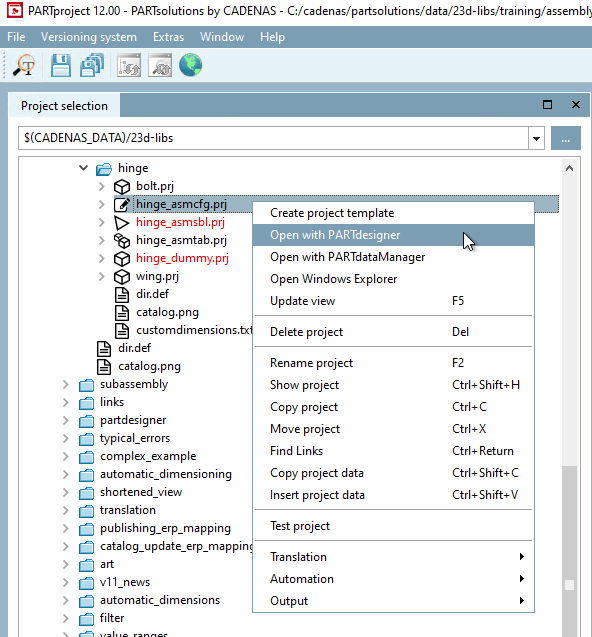

Figura 1.575.  Aprire con PARTdesigner [Open with PARTdesigner]

Assemblaggio compilato con un insieme di regole

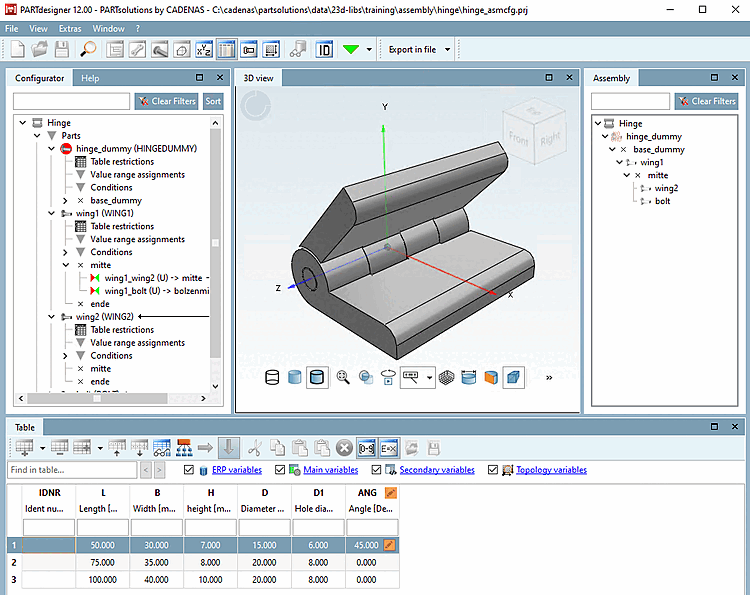

Figura 1.576. Assemblaggio compilato con un insieme di regole

I dettagli si trovano nella Sezione 7.13, “Finestra di aggancio "Configuratore" / "Assemblaggio"” in eCATALOG 3Dfindit.
