Con la classe CNS_CP|4|3 e in particolare con i valori della feature connection EclassSymbolMap, il simbolismo dei singoli gruppi di funzioni può già essere completamente definito secondo lo schema IEC (si veda http://wiki.eclass.eu/wiki/CAx_Funktionssymbole).

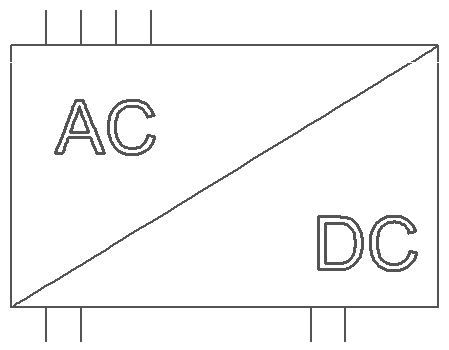

La rappresentazione grafica dei simboli illustrata in questo esempio si applica nei casi in cui i simboli IEC predefiniti non sono sufficienti o devono essere perfezionati/personalizzati. In questo caso, il cliente definisce un simbolo personalizzato completo con il nome "pcx_ps_002".
Per collegare i collegamenti elettrici con i simboli DXF sono necessarie diverse fasi di collegamento.
La caratteristica Connection EclassSymbolMap deve essere definita nella classe CNS_CP|4|3.
Nell'esempio, 8 connessioni elettriche di UNA funzione sono classificate utilizzando CNS_CP|4|3, cioè la definizione di 8 pin si trova in Connection EclassSymbolMap (00001E001).
Collegamento tra connessione fisica e connessione simbolica

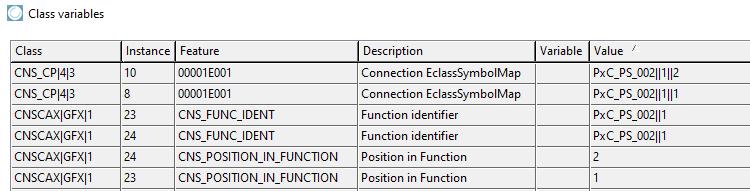

Per creare un collegamento tra la connessione fisica e la connessione di simboli associata, i valori della classe CNS_CP|4|3, caratteristica Connection EclassSymbolMap devono essereidentici a quelli della classe CNSCAX|GFX|1, caratteristica Function Identifier (CNS_FUNC_IDENT) e caratteristica Position in Function (CNS_POSITION_IN_FUNCTION), che rappresenta l'ultimo valore di Connection EclassSymbolMap.
Figura 5.1089. Finestra di dialogo "Variabili di classe [Class variables]" con "Identificatore di funzione"/"Posizione nella funzione" e "Connection EclassSymbolMap".
Collegamento tra connessione e visualizzazione dei simboli

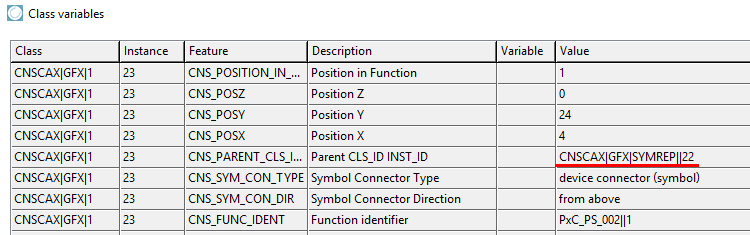

In un ulteriore passaggio, si deve creare un collegamento tra la connessione del simbolo (CNSCAX|GFX|1 ) e la rappresentazione del simbolo (CNSCAX|GFX|SYMREP ) utilizzando il valore della caratteristica Parent CLS_ID INST_ID. L'ultimo valore della stringa è l'istanza corrispondente di CNSCAX|GFX|SYMREP.
Figura 5.1090. Classe "CNSCAX|GFX|1" con caratteristica "Parent CLS_ID INST_ID" e valore "CNSCAX|GFX|SYMREP||<instanza>".

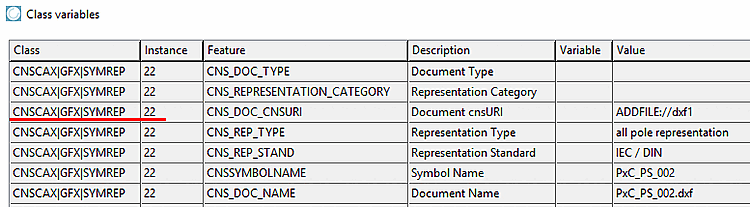

In CNSCAX|GFX|SYMREP, la funzione CNS_DOC_CNSURI si riferisce all'identificatore specificato in PARTproject -> Pagina della scheda Generale -> Voce di menu Generale in Formati di esportazione aggiuntivi [Additional export formats] -> Dialogo -> Colonna ID (vedere sopra ), per cui si deve utilizzare la seguente sintassi:
ADDFILE://ID
In CNSCAX|GFX|SYMREP, la funzione CNS_DOC_NAME si riferisce al nome del file DXF.

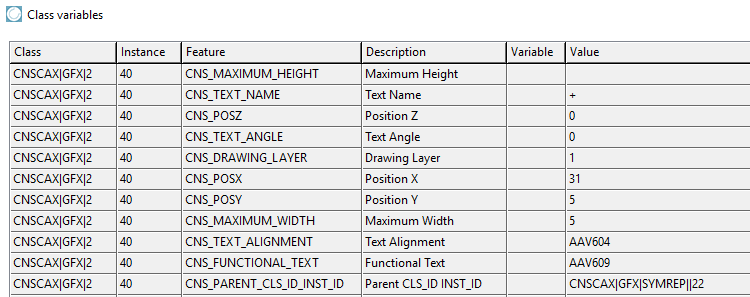

La classe CNSCAX|GFX|2 contiene le caratteristiche dei blocchi di testo.
La differenza principale tra il collegamento di simboli CNSCAX|GFX|1 e il blocco di testo CNSCAX|GFX|2 è la caratteristica Identificatore di funzione (CNS_FUNC_IDENT), che collega il collegamento di simboli con la simbologia IEC in CNS_CP|4|3. Poiché i blocchi di testo non hanno una struttura interna in cui la sequenza è importante, la funzione Function Identifier non è necessaria in questo caso. È sufficiente il collegamento al simbolo corrispondente tramite CNSCAX|GFX|SYMREP||<nome istanza>.
