7.6.2.9.2. Creare sweep con curva di progressione
7.6.2.9.2.2. Variante 2: curva di progressione e schizzo della sezione trasversale creati separatamente
Indietro  Avanti
7.6.2.9.2.2. Variante 2: curva di progressione e schizzo della sezione trasversale creati separatamente

Prerequisito: la curva di progressione e lo schizzo della sezione trasversale esistono già.

  1. Selezionare sia la curva guida che lo schizzo della sezione trasversale.

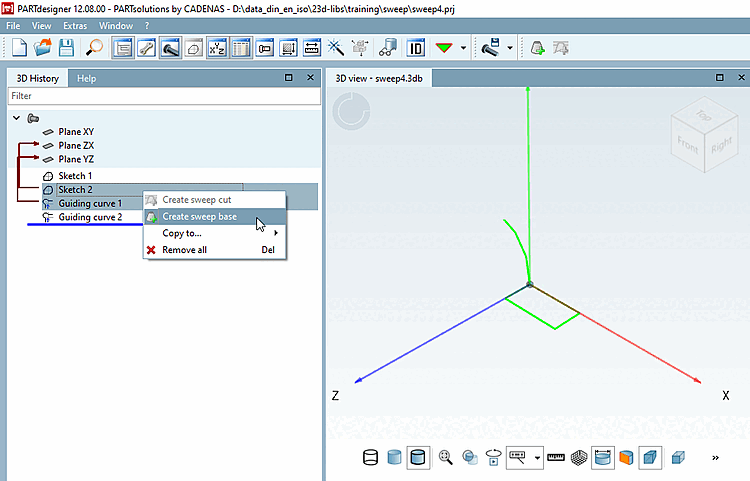

    Figura 7.126.

    [Nota]Nota

    Le origini del modello dello schizzo della sezione trasversale e della curva di progressione devono trovarsi sullo stesso piano, ma non necessariamente l'una sull'altra.

  2. Fare clic sul comando del menu contestuale Crea cronologia di base [Create sweep base].

    -> Si apre la pagina della scheda Cronologia di base [Sweep base].

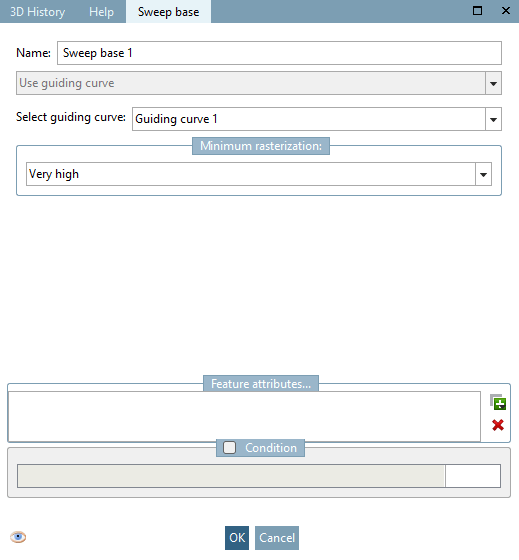

    Figura 7.127.

    Se sono disponibili altre curve di progressione, è possibile selezionarle nel campo elenco in Seleziona schizzo con progressione [Select guiding curve].

  3. Confermare con OK.

    -> Lo sweep viene creato.

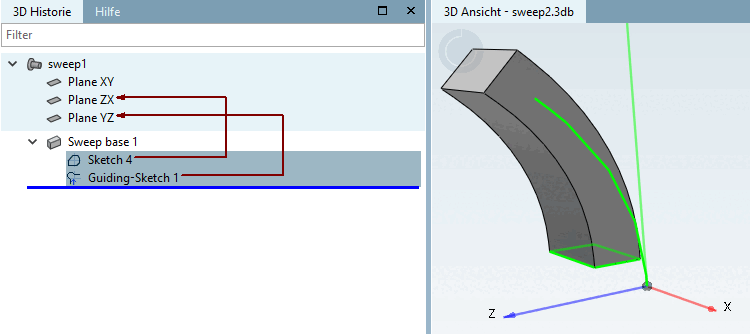

    Figura 7.128.

In alternativa, è possibile selezionare inizialmente solo lo schizzo della sezione trasversale e poi la curva di progressione corrispondente (se sono disponibili più curve) nella casella di riepilogo della pagina della scheda Progressione di base [Sweep base].
