Modello per l'architettura del progetto 3D con LOG (asse Z in alto) (variabile LOGDEST con architettura [Architecture] predefinita come mercato di destinazione)

risp.

Modello per progetto 3D ingegneria meccanica con LOG (asse Y in alto) (variabile LOGDEST con ingegneria meccanica [Mechanical engineering] predefinita come mercato di destinazione)

Figura 1.338.

Selezionando uno di questi due modelli, le variabili di base per il controllo del LOG vengono create automaticamente con i valori corrispondenti. In pratica, se si desidera fornire un modello più volte con diversi livelli di dettaglio, selezionare uno di questi modelli (mercato di destinazione architettura [Architecture] o ingegneria meccanica [Mechanical engineering] ).

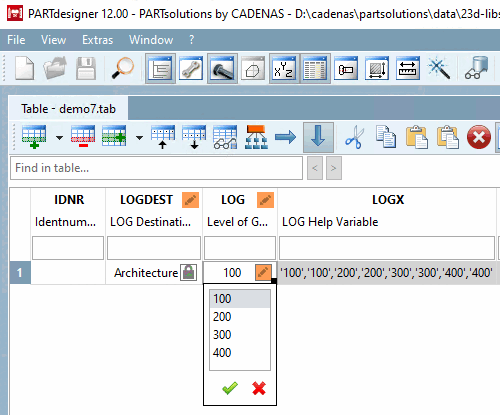

Figura 1.339. LOGDEST = Architettura [Architecture]

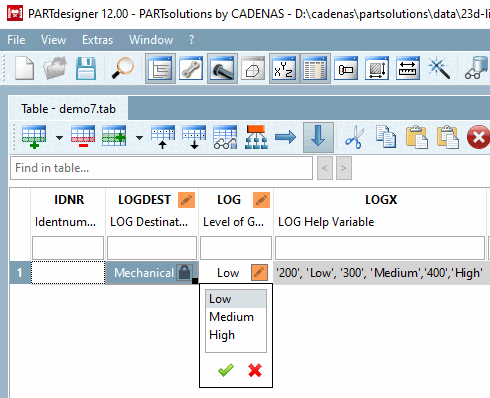

Figura 1.340. LOGDEST = Ingegneria meccanica [Mechanical engineering]

I dettagli si trovano alla voce Sezione 5.9.4.3.5, “Esempio: caratteristiche speciali per la creazione di progetti, in particolare nei cataloghi di architettura / BIM ” in eCATALOG 3Dfindit.
