Sotto training/subassembly/finished Oltre alla configurazione originale, traeger_schelle_asmcfg.prj un nuovo proprio.

A tale scopo, fare clic sul comando del menu contestuale in finished Nuovo progetto [New project].

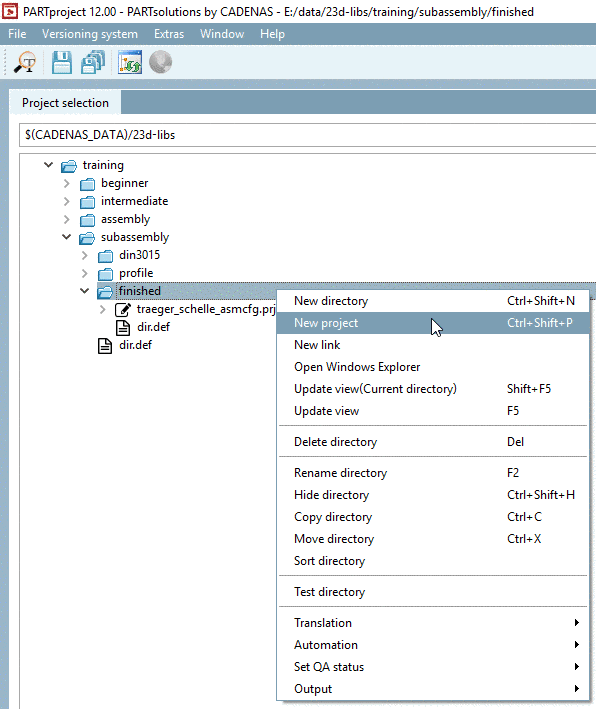

Figura 7.1108. Chiamata: Nuovo progetto [New project]

-> Si apre la finestra di dialogo corrispondente.

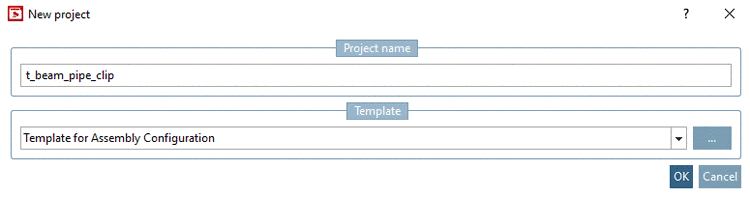

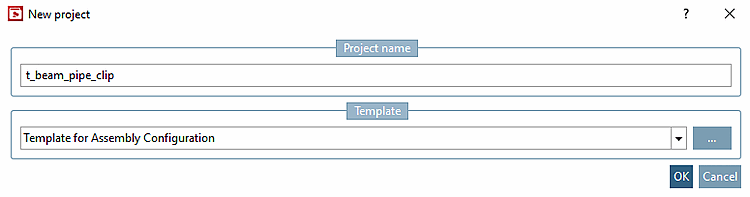

Figura 7.1109.  Nuovo progetto [New project] "traeger_schelle_test

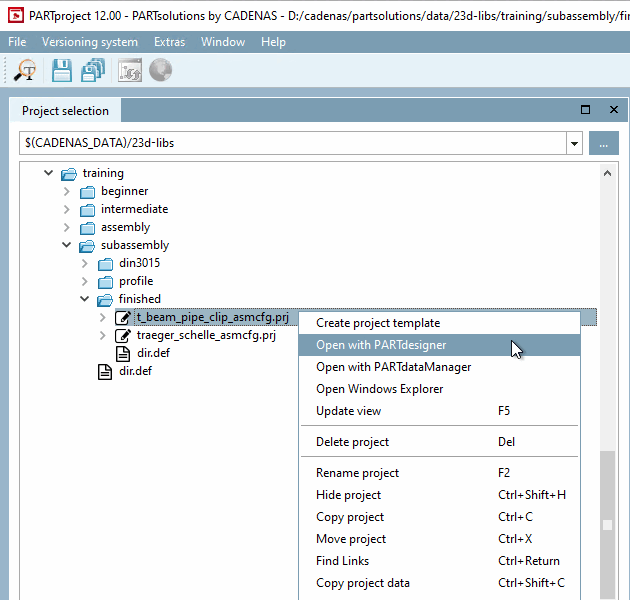

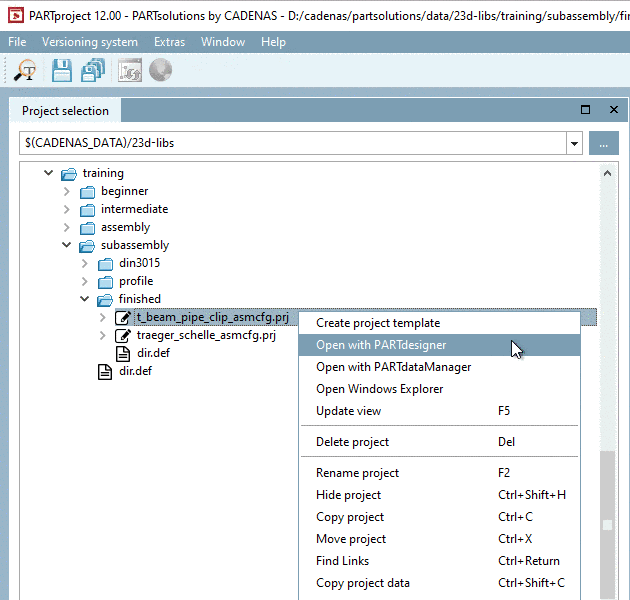

Fare clic su Apri con PARTdesigner [Open with PARTdesigner].

Figura 7.1110.

-> Viene aperta una configurazione vuota.

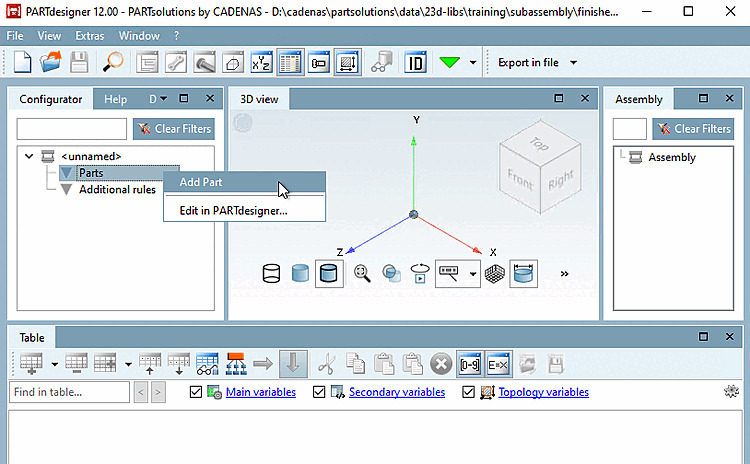

Fare clic su Inserisci parte [Add Part].

Figura 7.1111.

-> Si apre una finestra di Explorer.

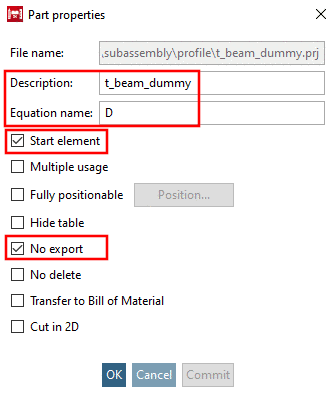

Inserire la parte iniziale fittizia dalla directory .../partsolutions/23d-libs/training/subassembly/profilee inserire le voci corrispondenti nella pagina di dialogo delle proprietà della parte [Part properties].

Figura 7.1112.

Nota La denominazione [Description] e il nome della formula [Equation name] vengono visualizzati nella finestra Docking Configurator, alla voce Componenti [Parts]. Il nome della formula [Equation name] non può essere modificato in seguito!

Dalla directory .../partsolutions/23d-libs/training/subassembly/profile, inserire il file din_1025_s.prj (parte singola "carrier") e inserire le voci corrispondenti nella pagina di dialogo Proprietà della parte [Part properties].

Selezionare il file din_3015_cfg.prj (assieme "pipe clamp") dalla directory .../partsolutions/23d-libs/training/subassembly/din3015e inserire le voci corrispondenti nella pagina di dialogo Proprietà della parte [Part properties].

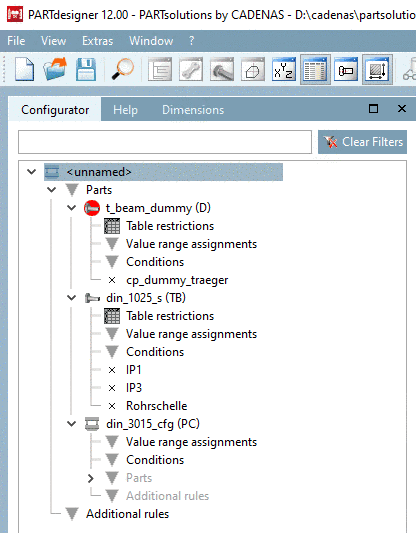

-> I componenti sezione di avviamento fittizia (D), trave a T doppia (T) e fascetta per tubi (RS) sono ora visualizzati nel configuratore [Configurator].

Figura 7.1113.

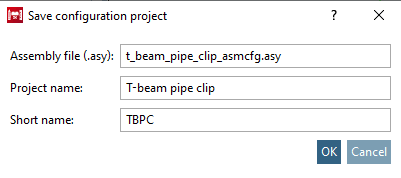

Salvare la configurazione. La prima volta che si esegue questa operazione, appare la finestra di dialogo Salva progetto di configurazione [Save configuration project].

Assegnare un nome al progetto [Project name] e un nome breve [Short name].

Figura 7.1114. Finestra di dialogo "Salva progetto di configurazione [Save configuration project]"

Queste voci vengono salvate anche in PARTproject in Impostazioni [Settings] -> Generale [General] -> Generale [General] come numero standard [Standard number] e titolo standard [Standard title].

Figura 7.1115. Finestra di aggancio "Impostazioni [Settings]" -> pagina della scheda "Generale" [General] -> voce "Generale [General]".

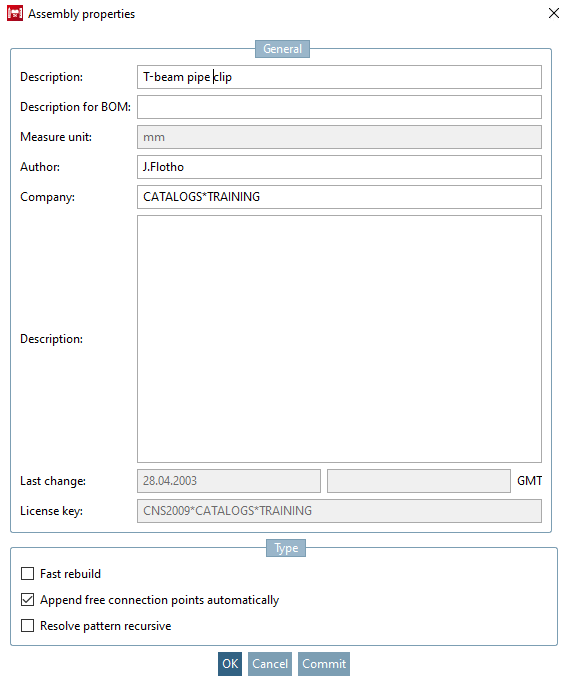

-> Si apre la finestra di dialogo Proprietà dell'assieme [Assembly properties].

Attiva Aggiungi automaticamente punti di connessione liberi [Append free connection points automatically].

Figura 7.1116.
