3.3.3.7.5. Timestamp ERP_PDM_NUMBER - Dialogo PSOL Attributi - Materiale per maschera SAP - Mappatura del ritorno

Prerequisiti

  • Nel blocco erpcustom.cfg >, attivare LOAD erp_export_ts la chiave.

    Per generare il numero ERP_PDM_NUMBER, attivare la funzione timestamp o il generatore di numeri. Vedere Sezione 4.12.1, “Creazione di numeri ERP ”.

    Informazioni di base: l'esistenza di un ERP_PDM_NUMBER è di grande importanza per i flussi di lavoro "puliti", in quanto consente di identificare chiaramente una linea di progetto in qualsiasi momento.

    Ora un ERP_PDM_NUMBER viene generato automaticamente direttamente facendo clic sul pulsante di esportazione e la riga viene salvata nel LinkDB.

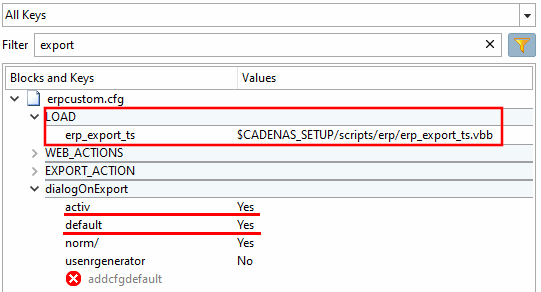

    Blocco "dialogoSuEsportazione"

    Figura 3.178. Blocco "dialogoSuEsportazione"

  • Creare le colonne LinkDB SAP_MATERIAL_NO e DOCID per PARTdataManager/3Dfindit. Vedere Sezione 4.3, “Aggiungere/rimuovere colonne del database ”.

  • Facoltativo: contrassegnare le colonne SAP con un'icona corrispondente . Vedere Sezione 4.10, “ Configurare la visualizzazione delle colonne - plinkcommon.cfg -> Block [LINKDBFIELDS] - - - ”.

  • Attivare la funzione aggiuntiva createAndLinkMaterial e far puntare la chiave material_number alla colonna con il numero SAP. Vedere anche Sezione 3.3.3.5.2.6, “Creare e collegare il materiale ”.

    Nel caso precedente, il materiale veniva creato e collegato automaticamente utilizzando la funzione supplementare. In questo caso, la funzione aggiuntiva è necessaria solo per il collegamento.

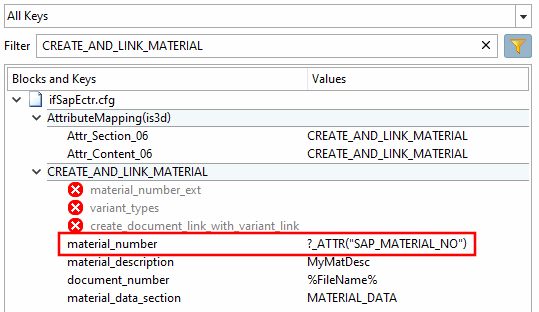

    blocco "CREATE_AND_LINK_MATERIAL

    Figura 3.179. blocco "CREATE_AND_LINK_MATERIAL

  • Determinare quali campi devono essere visualizzati nella finestra di dialogo Nuovo numero [new ident-no.] ID, se deve essere inserito un valore predefinito e se devono essere possibili modifiche. Vedere il Sezione 4.11, “ Progettazione della finestra di dialogo "Nuovo numero identificativo" - erpcustom.cfg -> Blocco [USERDIALOG] ”. In questo esempio, oltre al numero ERP_PDM_NUMBER assegnato automaticamente, viene visualizzato anche il materiale.

  • Determinare quali script devono essere caricati:

    Esempio:

    • erp_psol_mm.vbb apre il Nuovo dialogo Numero di identificazione [new ident-no.].

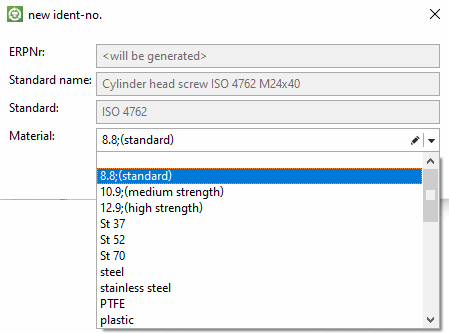

      Finestra di dialogo "Nuovo numero di identificazione [new ident-no.]

      Figura 3.180. Finestra di dialogo "Nuovo numero di identificazione [new ident-no.]

    • erp_sapectr_mm.vbb si apre nella SAP GUI, la finestra di dialogo Crea materiale.

      [Nota]Nota

      Gli script vengono eseguiti in ordine crescente in base al numero del tasto. (La sequenza di visualizzazione non ha importanza).

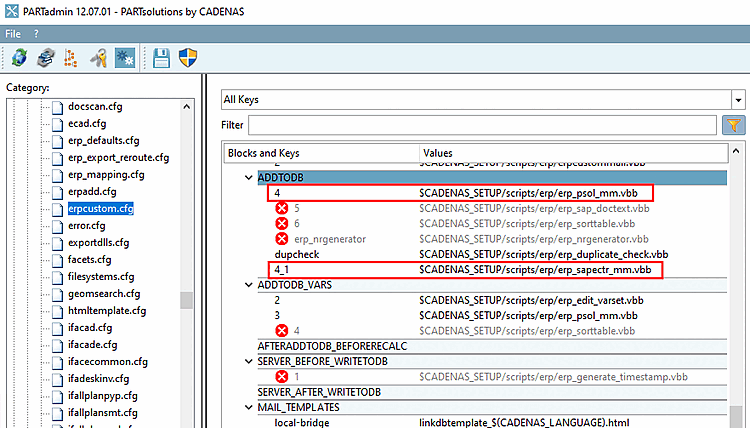

      Blocco "ADDTODB

      Figura 3.181. Blocco "ADDTODB

  • Inserire i valori predefiniti per la GUI SAP > Crea materiale.

    L'illustrazione seguente mostra esempi di valori obbligatori per una conservazione minimalista di successo.

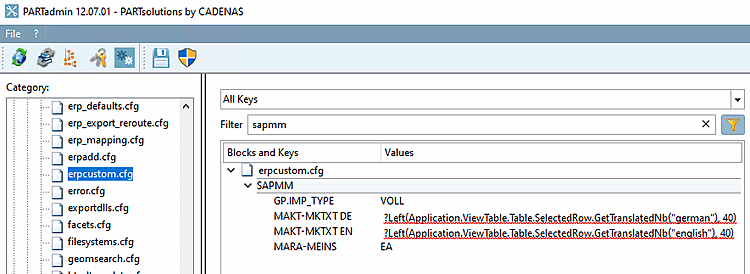

    Blocco "SAPMM

    Figura 3.182. Blocco "SAPMM

  • Attivare il return mapping per SAP_MATERIAL_NO e SAP_DOCID. I dettagli sono riportati nella sezione Return Sezione 3.2.7, “Mappatura di ritorno ”.

    È possibile utilizzare qualsiasi altro campo, basta assicurarsi che le colonne corrispondenti siano state create nel LinkDB.

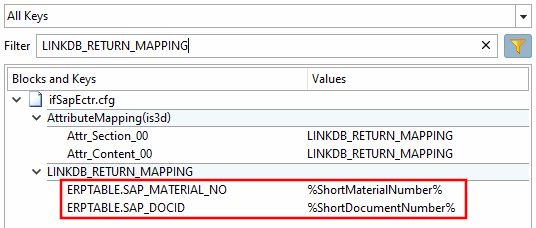

    Blocco "LINKDB_RETURN_MAPPING

    Figura 3.183. Blocco "LINKDB_RETURN_MAPPING

  • Nel file di configurazione, abilita $CADENAS_SETUP/erpcustom.cfg, nella Blocco [PlmDocView], Chiave abilitato, utilizzare un valore pari a 1 per PLMTABLE_DOCVIEW la visualizzazione della colonna.

Flusso di lavoro

  1. Selezionare la riga della tabella desiderata in PARTdataManager ed eseguire l'esportazione della parte facendo clic su Trasferimento al CAD.

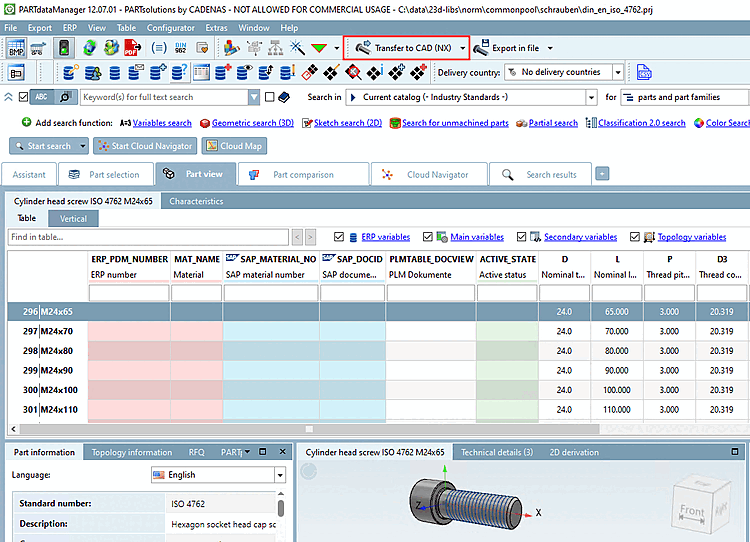

    PARTdataManager linea vuota > Trasferimento al CAD

    Figura 3.184. PARTdataManager linea vuota > Trasferimento al CAD

    È possibile utilizzare anche 3Dfindit. Le istruzioni per l'installazione sono riportate sopra.

    Selezionare la riga della tabella desiderata in 3Dfindit e fare clic sul pulsante Esporta in CAD.

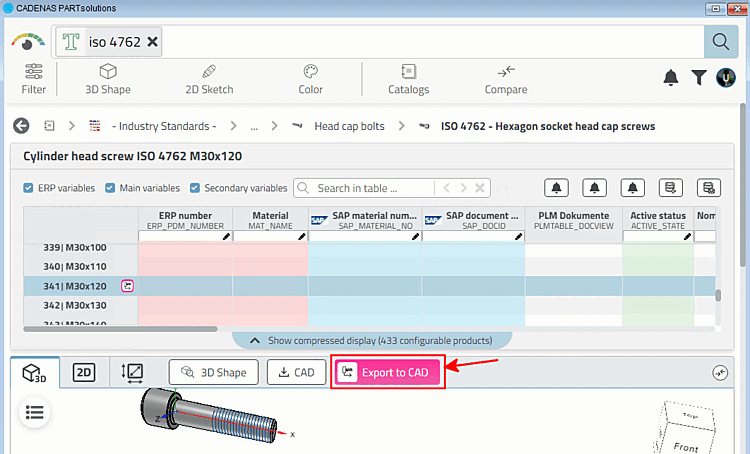

    3Dfindit linea vuota > Esportazione in CAD

    Figura 3.185. 3Dfindit linea vuota > Esportazione in CAD

    -> Si apre la finestra di dialogo Nuovo numero identificativo [new ident-no.]. (È possibile impostare se i campi devono essere compilati durante l'esportazione e, in caso affermativo, quali).

    PARTdataManager: Dialogo "Nuovo numero di identificazione [new ident-no.]"

    Figura 3.186. PARTdataManager: Dialogo "Nuovo numero di identificazione [new ident-no.]"

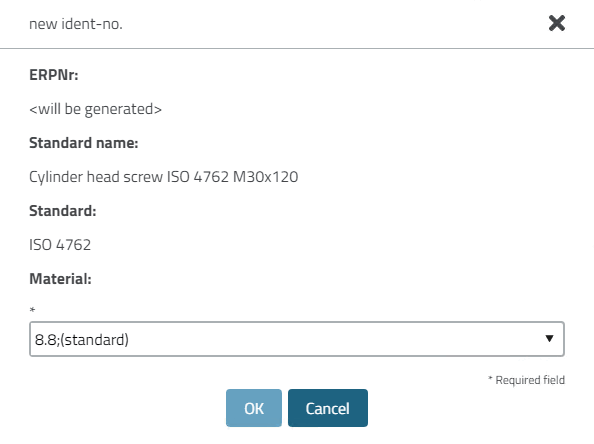

    3Dfindit: dialogo "Nuovo numero identificativo [new ident-no.]

    Figura 3.187. 3Dfindit: dialogo "Nuovo numero identificativo [new ident-no.]

  2. In questo esempio, è necessario selezionare un materiale.

    Confermare con OK.

    -> Si apre la schermata SAP GUI Create Material (schermata iniziale).

  3. In questo esempio, i campi obbligatori sono stati compilati automaticamente.

    Confermare con Invio.

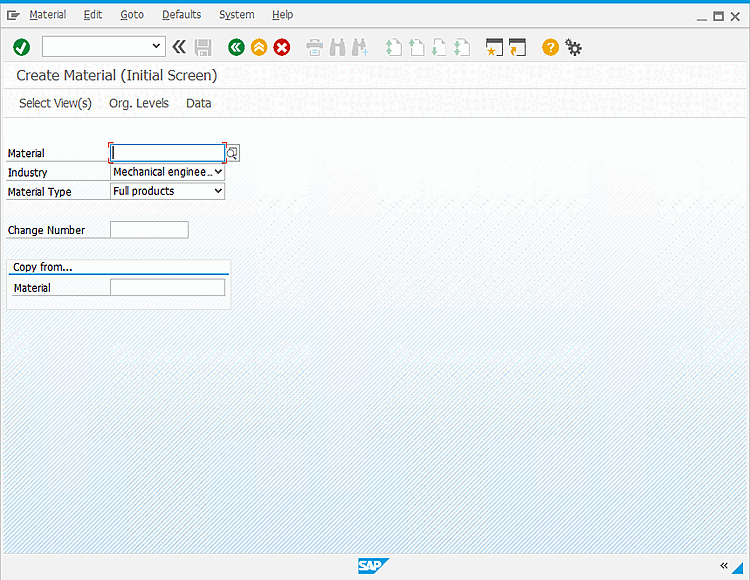

    SAP GUI > Crea materiale (schermata iniziale)

    Figura 3.188. SAP GUI > Crea materiale (schermata iniziale)

    Si apre la schermata di inserimento dei dati di base.

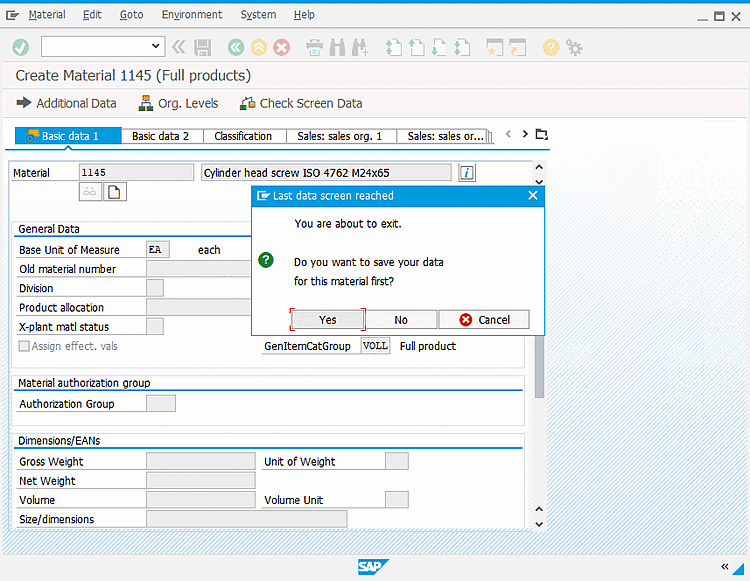

    SAP GUI > Dati di base 1

    Figura 3.189. SAP GUI > Dati di base 1

    Anche i campi obbligatori sono stati compilati automaticamente.

    Salvare le voci facendo clic su Sì.

    -> Il documento viene registrato in PDM.

    -> Il documento viene aperto in CAD. Il nome del file visualizzato contiene l'ID del documento (SAP_DOCID).

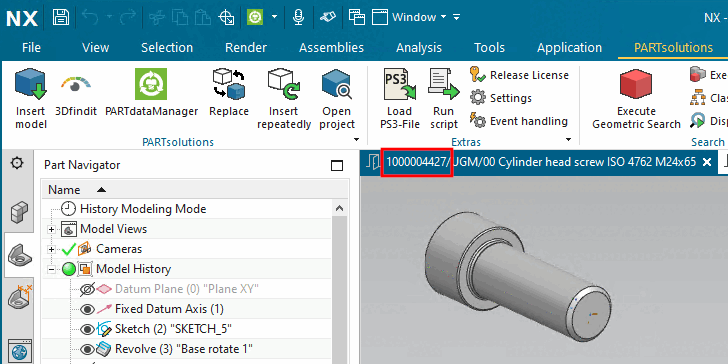

    NX con documento

    Figura 3.190. NX con documento

  4. Passare a SAP ECTR.

    -> Il numero di materiale SAP_MATERIAL_NO viene visualizzato in Oggetti collegati.

    -> SAP_MATERIAL_NO e l' ID del documento SAP_DOCID vengono visualizzati nel Browser oggetti.

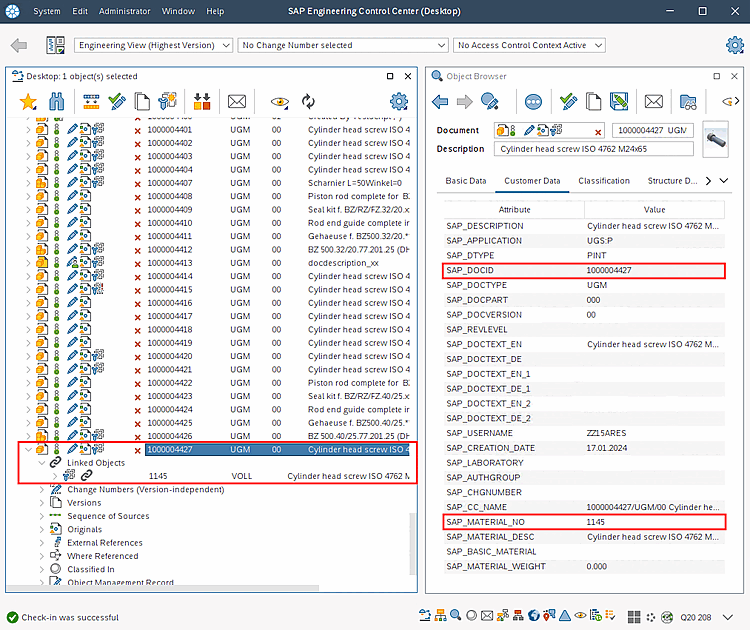

    SAP ECTR con SAP_DOCID e SAP_MATERIAL_NO

    Figura 3.191. SAP ECTR con SAP_DOCID e SAP_MATERIAL_NO

  5. Passare a PARTdataManager o a 3Dfindit.

    -> Il numero PSOL ERP (con marca temporale), il materiale (opzionale), il numero di materiale SAP e l'ID del documento SAP sono stati inseriti automaticamente.

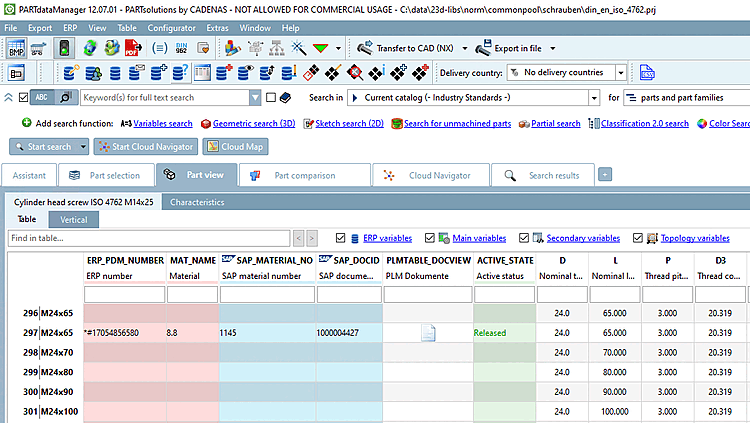

    PARTdataManager con ERP_PDM_NUMBER, SAP_MATERIAL_NO e SAP_DOCID

    Figura 3.192. PARTdataManager con ERP_PDM_NUMBER, SAP_MATERIAL_NO e SAP_DOCID

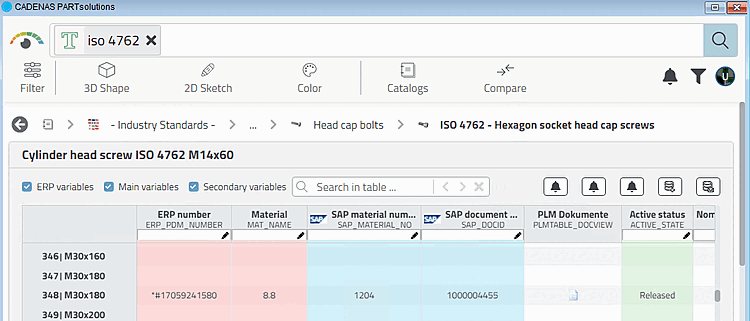

    3Dfindit con ERP_PDM_NUMBER, SAP_MATERIAL_NO e SAP_DOCID

    Figura 3.193. 3Dfindit con ERP_PDM_NUMBER, SAP_MATERIAL_NO e SAP_DOCID

  6. Facoltativo: fare clic sul pulsante dati dei documenti SAP . [Show SAP document data]

    -> Si apre una finestra di dialogo che mostra i documenti collegati al materiale attualmente selezionato in SAP ECTR.

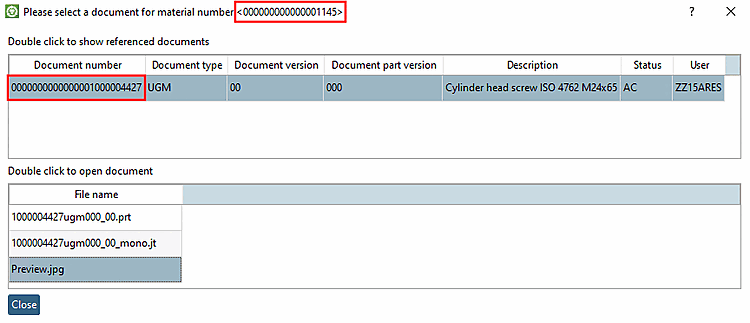

    È possibile vedere il numero di materiale SAP nella barra del titolo e i documenti collegati nel dialogo.

    Figura 3.194. È possibile vedere il numero di materiale SAP nella barra del titolo e i documenti collegati nel dialogo.

  7. Facoltativo: nella tabella delle funzionalità PARTdataManager , fare clic su Fare clic sull'icona del documento .

    -> È possibile vedere il collegamento tra il documento e PSOL e le voci in PLMTABLE2.

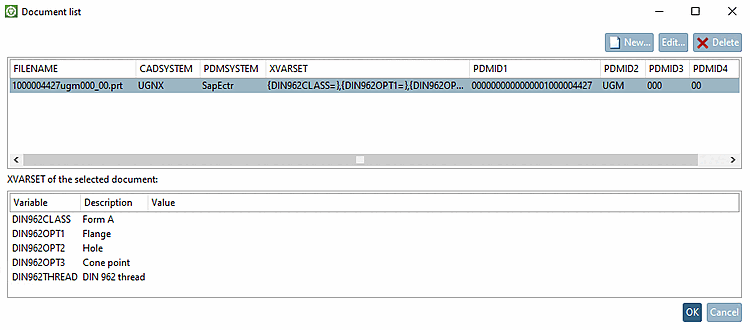

    Dialogo "Elenco documenti

    Figura 3.195. Dialogo "Elenco documenti
