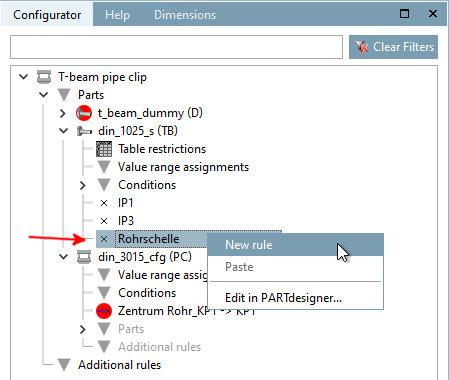

Nella finestra di aggancio del Configuratore [Configurator], nel componente "Trave a T doppia (T)", fare clic sul comando Nuova regola [New rule] nel menu contestuale del punto di connessione "Morsetto per tubi".

Figura 7.1078.

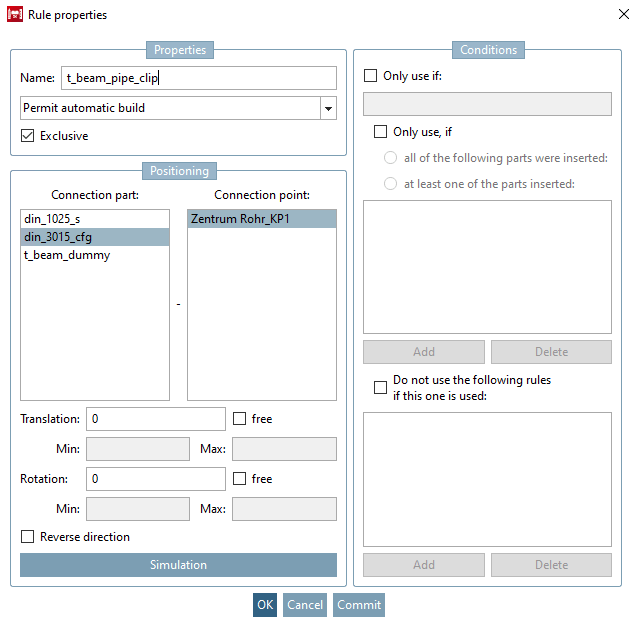

Assegnare un nome (qui "fascetta per tubi") e definire la parte di collegamento (qui "fascetta per tubi") e il punto di collegamento (qui "tubo centrale_KP1")

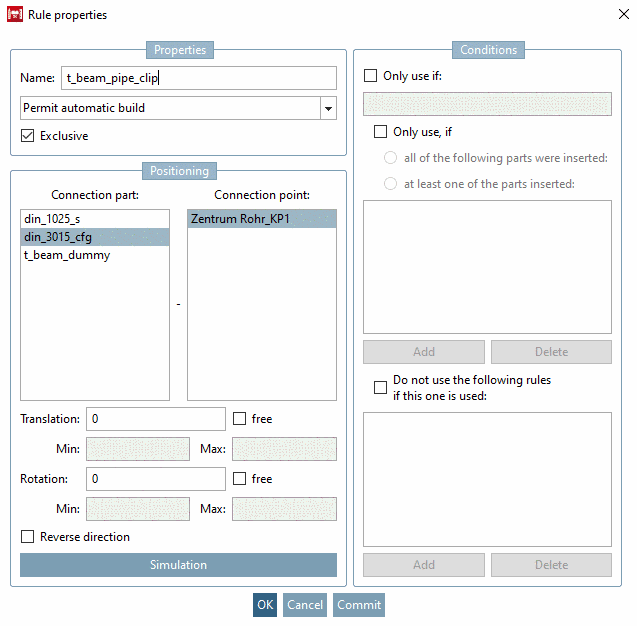

Figura 7.1079. Regola per il punto di collegamento "pipe clamp" sul componente "doppia trave a T"

Nella finestra di aggancio Struttura [Assembly], fare clic sull'elemento radice dell'assieme, quindi sulla parte iniziale fittizia e selezionare una riga di tabella.

Poiché l'opzione Aggiungi automaticamente punti di connessione liberi [Append free connection points automatically] è stata attivata nella finestra di dialogo delle proprietà dell'assieme [Assembly properties], l'assieme dovrebbe essere creato automaticamente.

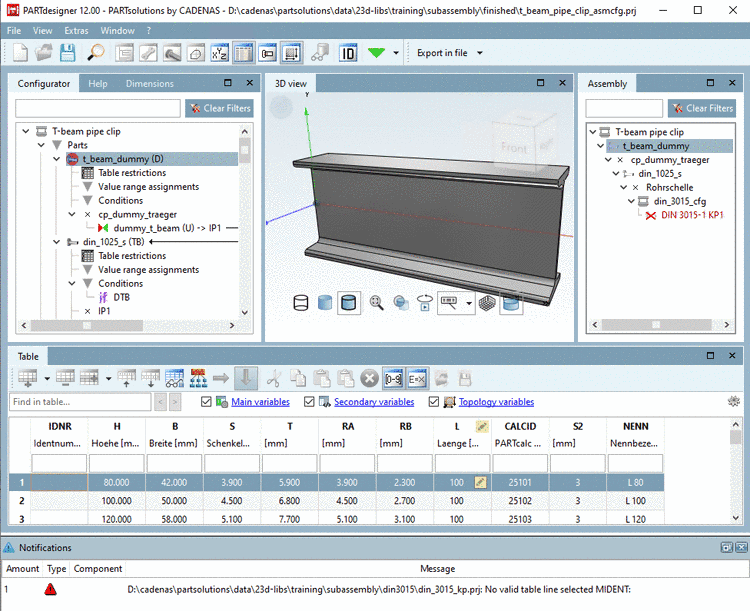

Figura 7.1080.  Non è stata selezionata alcuna riga di tabella valida [No valid table line selected]

-> Sebbene l'impostazione sia automatica, si ferma al morsetto del tubo. Il motivo è che nessuna riga della tabella può essere determinata automaticamente.

-> Pertanto, appare un messaggio di errore corrispondente: "Nessuna riga di tabella valida selezionata [No valid table line selected]".

Fare clic sull'elemento morsetto del tubo rosso nella struttura e poi su una riga della tabella.

-> L'impostazione è ora completa, ma è necessario effettuare ulteriori regolazioni.

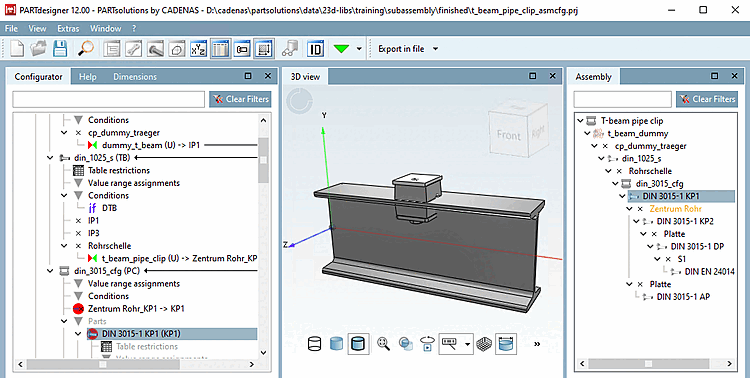

Figura 7.1081.
