5.12.11.18. Classificazione dei cavi 5.12.11.18.1. Panoramica della classificazione dei cavi CNS |  |
| Indietro | Avanti |
A differenza della maggior parte delle altre parti elettriche, per i cavi è sostanzialmente sufficiente una definizione ricorsiva delle proprietà del cavo.
I cavi sono costituiti dai seguenti elementi. Nella classificazione CNS, ogni elemento corrisponde a una classe specifica:
Le
I cavi sono descritti nel sistema di classificazione CNS su due livelli, ad esempio
da un lato, le caratteristiche dei singoli componenti (da CNSELEK|8|2|1 a CNSELEK|8|2|5 ), dall'altro, la loro
collegamento gerarchico ricorsivo ( CNSELEK|8|1 ).
Definizione dei singoli elementi del cavo in forma lineare
Vengono definite le caratteristiche del cavo complessivo e dei singoli componenti del cavo, come il fascio di cavi, la schermatura, la torsione e l'anima del cavo.
Un'anima di cavo ha caratteristiche quali il nome, il diametro, la sezione trasversale, ecc. Queste sono riportate nella forma tipica della classificazione CNS.
Per tutte le classi vale quanto segue: le caratteristiche Nome e Identificatore devono essere impostate (eccezione: il cavo complessivo non ha nome) e l' identificatore deve essere unico e scritto nella forma seguente:
Cable_ID_# CableCore_ID_# CableBundle_ID_# CableShield_ID_# CableTwist_ID_#
Il diamante indica un numero consecutivo o una combinazione di un'abbreviazione e di un numero consecutivo.
L'identificatore univoco identifica questi componenti e possono essere referenziati in forma gerarchica può essere interpretato. Ciò avviene mediante la classe
CNSELEK|8|1e le sue caratteristicheCableRecursiveComposition.Sezione 5.12.11.18.2, “Definizione dei singoli elementi del cavo in forma lineare”I dettagli sulle singole classi e caratteristiche sono disponibili all'indirizzo .
Il collegamento gerarchico ricorsivo dei singoli elementi del cavo (CNSELEK|8|1)
Questa struttura impacchetta i singoli elementi in base al loro identificatore e li dispone in forma gerarchica.
Sezione 5.12.11.18.3, “Collegamento ricorsivo-gerarchico dei singoli elementi del cavo”I dettagli sono disponibili su .

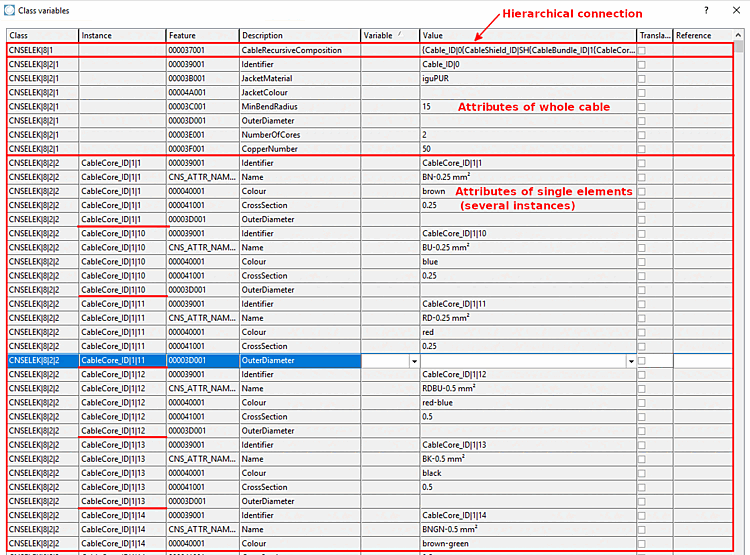

Figura 5.1105. Esempio: Collegamento gerarchico (CNSELEK|8|1) - caratteristiche del cavo complessivo (CNSELEK|8|2|1) e caratteristiche dei componenti del cavo (CNSELEK|8|2|2 a CNSELEK|8|2|5)
