1.3.12.  Tabella

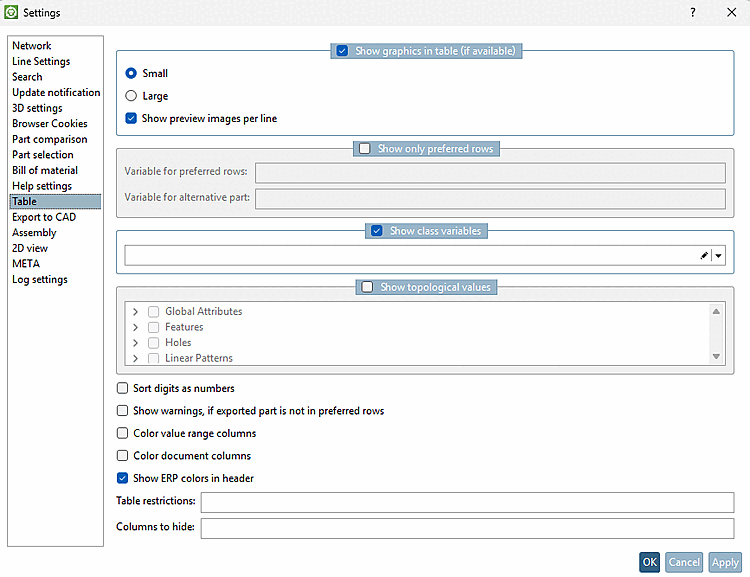

Figura 1.77.

  • Visualizza i grafici nella tabella (se disponibili) [Show graphics in table (if available)]: Una tabella può contenere anche colonne con grafici. Se si desidera che questi vengano visualizzati per impostazione predefinita, selezionare la casella di controllo. Questo controlla solo la preselezione. È possibile attivare e disattivare la grafica in qualsiasi momento tramite la barra degli strumenti standard [Default] → Mostra grafica nella tabella [Show graphics in table].

    Barra degli strumenti "Standard [Default]" con selezione "Mostra grafica nella tabella [Show graphics in table]".

    Figura 1.78. Barra degli strumenti "Standard [Default]" con selezione "Mostra grafica nella tabella [Show graphics in table]".

    Sono disponibili due opzioni di visualizzazione per le dimensioni della grafica:

    • Piccolo [Small]

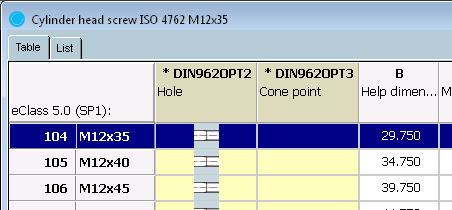

      Grafico in tabella - Piccolo [Small]

      Figura 1.79. Grafico in tabella - Piccolo [Small]

    • Grande [Large]

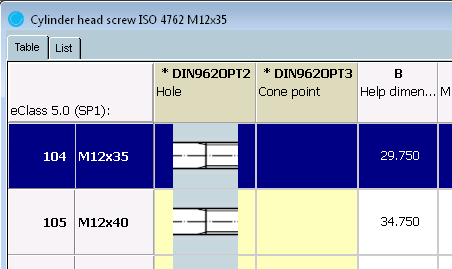

      Grafico in tabella - Grande [Large]

      Figura 1.80. Grafico in tabella - Grande [Large]

      Si noti che, soprattutto quando si seleziona "Grande [Large]", la dimensione della colonna (verticale) può aumentare notevolmente. Tuttavia, è possibile modificare nuovamente le dimensioni in qualsiasi momento utilizzando il tasto Ctrl + rotellina del mouse.

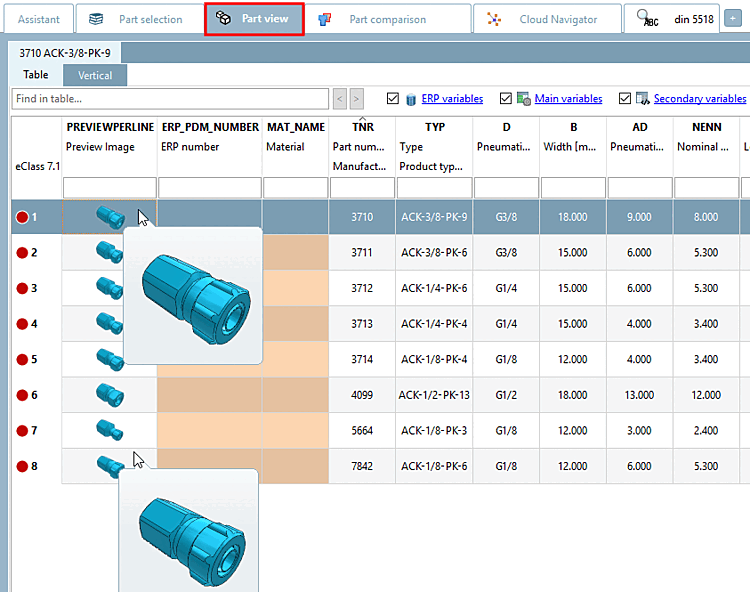

    • Mostra le immagini di anteprima per riga [Show preview images per line]:

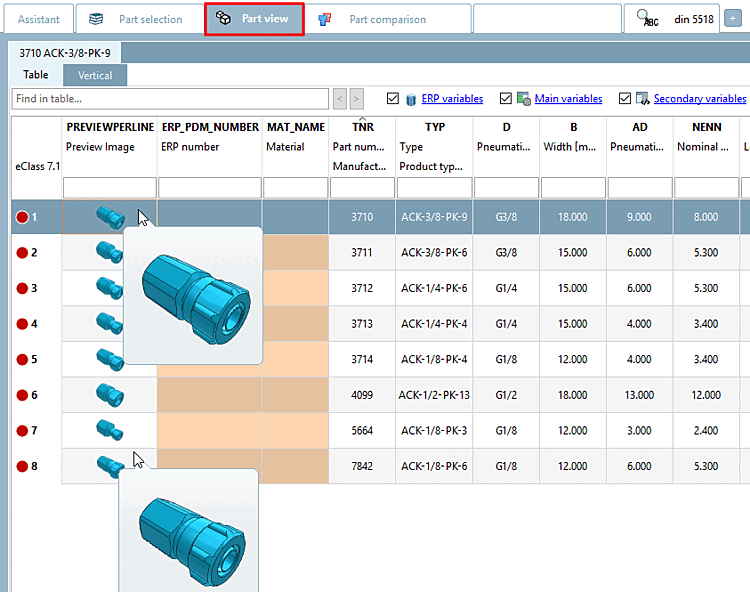

      Se l'opzione è attivata, le immagini di anteprima vengono visualizzate per ogni riga nella visualizzazione della tabella [Table view]. (Possibile solo se queste sono state effettivamente generate [di solito in via amministrativa]).

      Figura 1.81.

  • Mostra solo le righe preferite [Show only preferred rows] :

    • Variabile per la serie preferita [Variable for preferred rows] In questo campo si definisce la variabile o la colonna da utilizzare come colonna della serie preferita. Nella maggior parte dei casi, si tratta della colonna ERP_PDM_NUMBER.[2]

      Sia quando si sfogliano le directory e i progetti che quando si esegue una ricerca, la visualizzazione nell'indice e nella tabella avviene inizialmente con la funzione di serie preferita attivata.

      Barra degli strumenti "Collegamento al database [Link database]" → "Attivazione/disattivazione delle righe preferite".

      Figura 1.82. Barra degli strumenti "Collegamento al database [Link database]" → "Attivazione/disattivazione delle righe preferite".

      Se la funzione è attivata, nell'indice vengono visualizzate solo le directory che contengono almeno una parte con un numero ERP_PDM_NUMBER esistente.

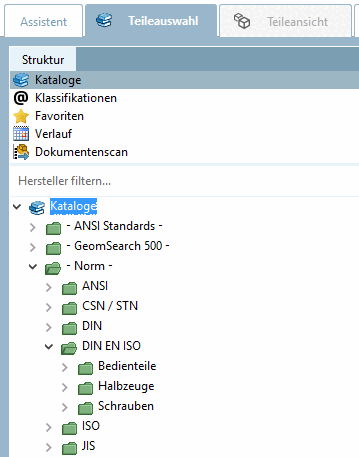

      Indice ristretto

      Figura 1.83. Indice ristretto

      Se la funzione è attivata, nella tabella vengono visualizzate solo le righe che hanno una voce nella colonna.

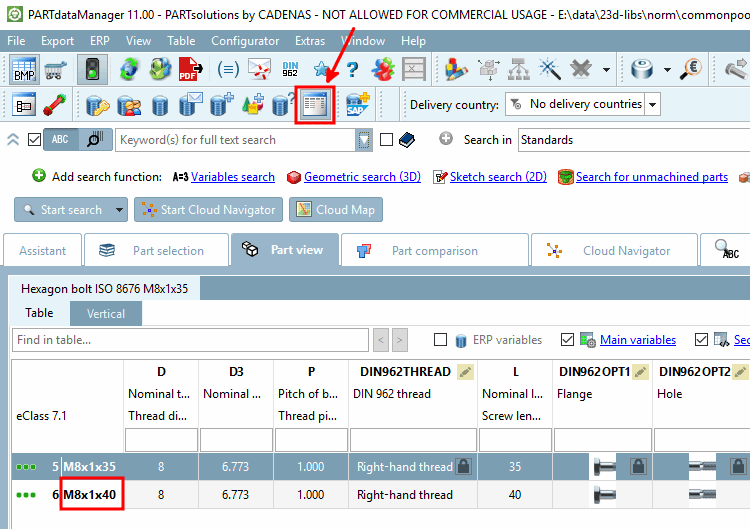

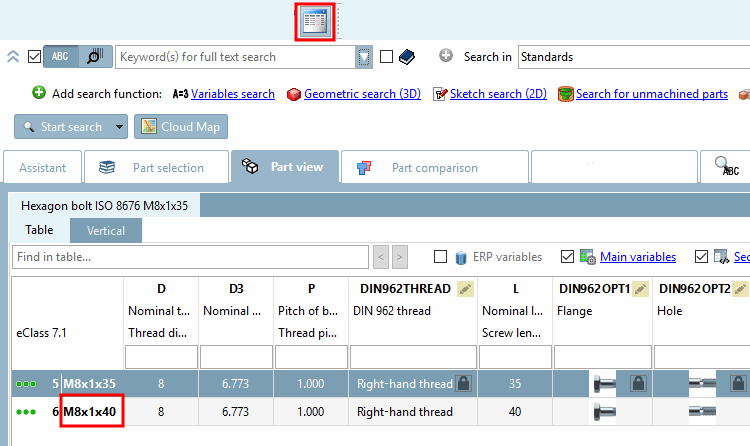

      Tabella riservata

      Figura 1.84. Tabella riservata

      [Nota]Nota

      Con questa impostazione si controlla solo la preselezione. È possibile attivare e disattivare la restrizione alle righe preferite in qualsiasi momento tramite la barra degli strumenti Link database [Link database] -> Righe preferite on/off.

      Barra degli strumenti "Collegamento al database [Link database]" -> "Attivazione/disattivazione delle righe preferite".

      Figura 1.85. Barra degli strumenti "Collegamento al database [Link database]" -> "Attivazione/disattivazione delle righe preferite".

    • Variabile per parte alternativa [Variable for alternative part] Se si seleziona questa casella, la parte più vicina alla parte della riga preferita nella tabella viene trasferita al sistema CAD come meta-file. Questa funzione è supportata solo da alcuni sistemi CAD.

  • Mostra le variabili della classe [Show class variables] :

    Se questa opzione è attivata, anche le variabili della classe vengono visualizzate nelle rispettive intestazioni di colonna allo stesso modo della classificazione specificata (eClass 7.1 in questo esempio). Questa funzionalità è disponibile anche per le classificazioni personalizzate. Per informazioni dettagliate al riguardo, consultare la sezione Sezione 5.12.12, “Creare o modificare il proprio sistema di classi ” in eCATALOG 3Dfindit.

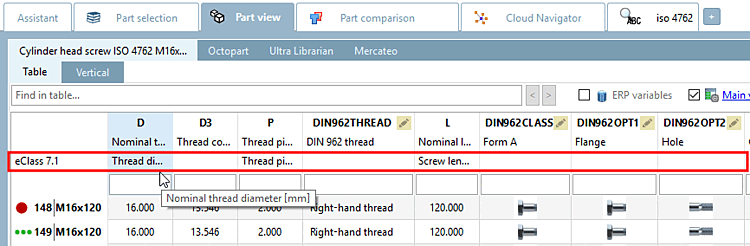

    Visualizzare le variabili della classe [Show class variables]

    Figura 1.86.  Visualizzare le variabili della classe [Show class variables]

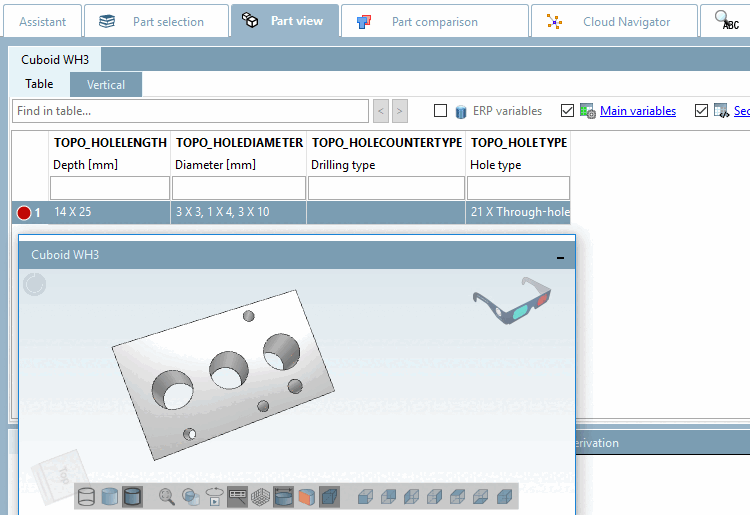

  • Visualizza i valori della topologia [Show topological values]:

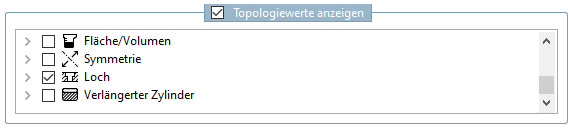

    Selezionare i valori della topologia che si desidera visualizzare nella tabella.

    Figura 1.87.

    Figura 1.88.

  • Ordinare le cifre come numeri [Sort digits as numbers]:

    Il simbolo di ordinamento si trova sopra ogni colonna della tabella:

    • Ascendente

    • Discesa

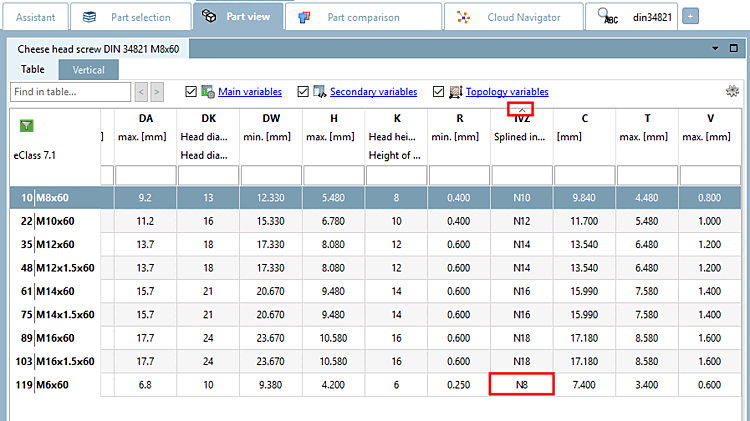

    L'opzione Ordina le cifre come numeri [Sort digits as numbers] riguarda solo le colonne che contengono un misto di numeri e testo e diventa visibile solo quando l'ordinamento viene eseguito esplicitamente utilizzando la colonna corrispondente.

    Opzione attivata:

    Nell'ordinamento si tiene conto del valore dell'intero numero, in modo da ottenere un ordinamento naturale.

    Opzione disattivata:

    L'intera stringa viene vista come testo e quindi il numero iniziale viene valutato più alto dell'intero valore numerico. Si veda la seguente illustrazione.

    [Nota]Nota

    Se il produttore lo desidera, l'attivazione può essere impostata esplicitamente nel file di progetto solo per alcune variabili ed è efficace anche se l'opzione è disattivata nel PARTdataManager.[a]

    [a] Vedere Sezione 5.9.2.3.4, “ Colonne con ordinamento naturale ” in eCATALOG 3Dfindit.

    Figura 1.89.

  • Visualizza l'avviso se la parte esportata non appartiene alla serie preferita [Show warning, if exported part is not in preferred rows]: Questa opzione è facoltativa; se lo si desidera, selezionare la casella di controllo.

    Se il pezzo non appartiene alla serie preferita, viene visualizzato il seguente messaggio.



    La variante non è una serie preferita! Parte di esportazione in ogni caso? [Variant is not a preferred row! Export anyway?]

  • Colorazione delle colonne dell'intervallo di valori [Color value range columns]

    Figura 1.90.

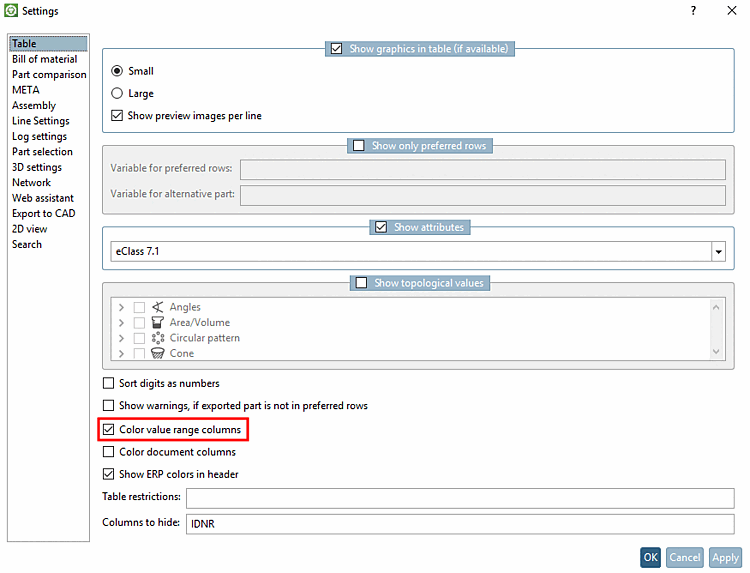

    Le icone colorate vengono sempre visualizzate per le colonne degli intervalli di valori. Le colonne possono anche essere colorate.

    • Casella di selezione non attivata (impostazione predefinita): solo icone colorate

      Figura 1.91.

    • Casella di selezione attivata: Icone colorate + colonne colorate

      Figura 1.92.

  • Colonne eseguibili a colori [Color document columns]:

    Le colonne possono essere fornite dal produttore con la proprietà di eseguire un programma o aprire un documento quando si fa clic.

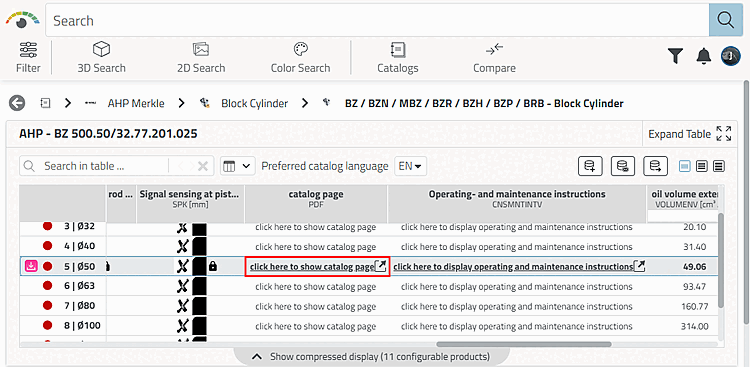

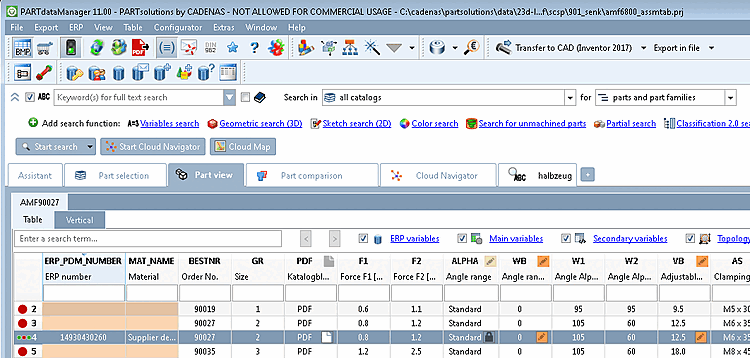

    PARTdataManager: informazioni aggiuntive collegate

    Figura 1.93. PARTdataManager: informazioni aggiuntive collegate

    Queste colonne sono contrassegnate da un'icona del documento fornito. Se le opzioni di impostazione in Menu Strumenti [Extras] selezionato → Impostazioni... [Settings...] → Tabella [Table] → Colonne eseguibili a colori [Color document columns] , sono inoltre colorati di verde.

    Colonna documenti con icona

    Figura 1.94. Colonna documenti con icona

    Colonne del documento con icona + colorata di verde

    Figura 1.95. Colonne del documento con icona + colorata di verde

    Il programma deve essere riavviato dopo la modifica.

    Per creare queste colonne, vedere Sezione 5.9.2.3.5, “ Variabili con programma eseguibile ” in eCATALOG 3Dfindit.

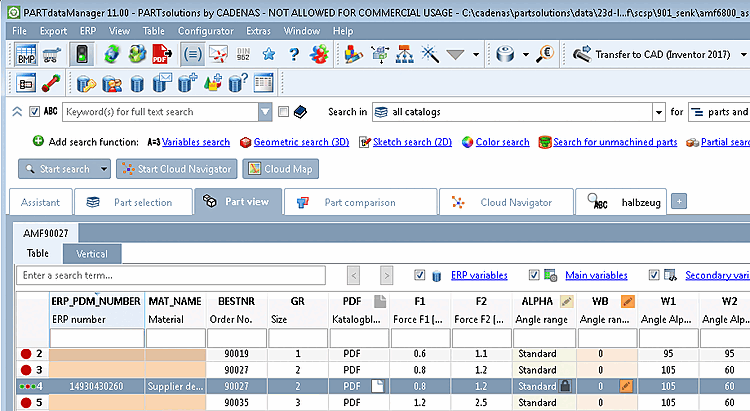

  • Visualizza i colori ERP nell'intestazione [Show ERP colors in header]:

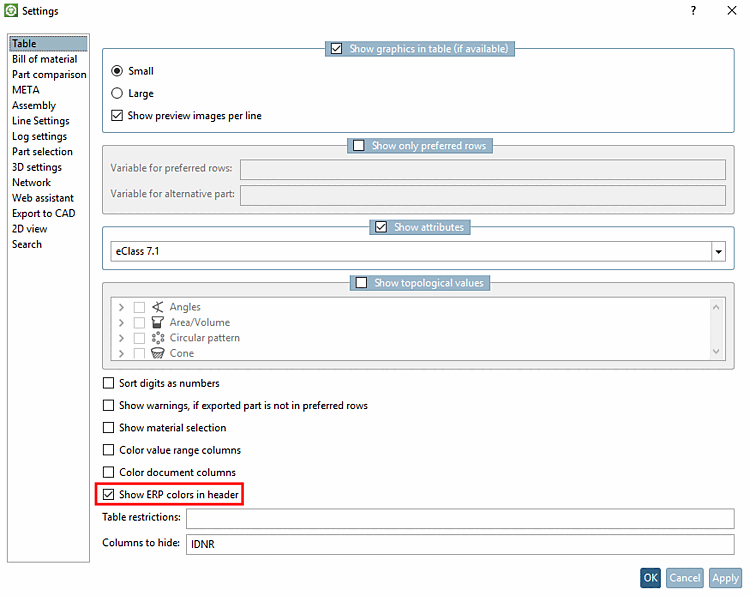

    Visualizzare i colori ERP nell'intestazione [Show ERP colors in header]

    Figura 1.96.  Visualizzare i colori ERP nell'intestazione [Show ERP colors in header]

    Se questa opzione è attivata (impostazione predefinita), la codifica dei colori delle colonne ERP viene visualizzata anche nell'intestazione della colonna con una linea sottile.

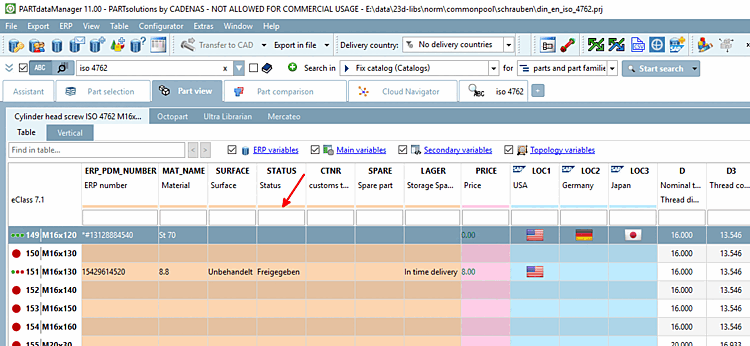

    "Mostra i colori ERP nell'intestazione [Show ERP colors in header]" attivato

    Figura 1.97.  "Mostra i colori ERP nell'intestazione [Show ERP colors in header]" attivato

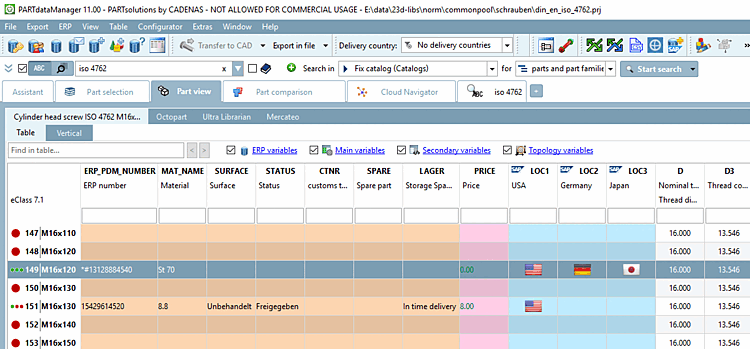

    "Mostra i colori ERP nell'intestazione [Show ERP colors in header]" disattivato

    Figura 1.98.  "Mostra i colori ERP nell'intestazione [Show ERP colors in header]" disattivato

    [Nota]Nota

    Per i progetti a riga singola, l'etichettatura nell'intestazione della colonna avviene sempre, indipendentemente dal fatto che l'opzione sia attivata o disattivata.

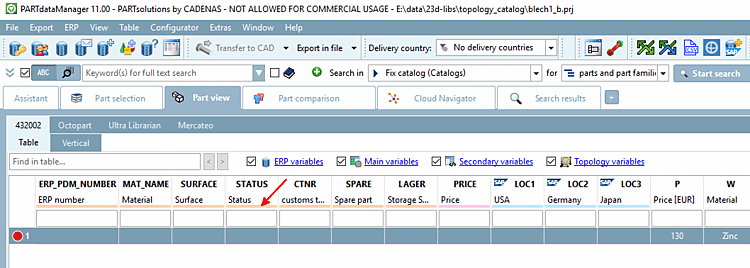

    Progetto a linea singola: etichettatura attiva

    Figura 1.99. Progetto a linea singola: etichettatura attiva

  • Restrizioni della tabella [Table restrictions]: Specificando le condizioni, è possibile limitare la tabella, ad esempio nella figura precedente la colonna D a valori superiori a 20. È anche possibile combinare diverse condizioni: D>20.AND.K>15ecc.

  • Colonne da non visualizzare [Columns to hide]: Le colonne che devono essere rimosse dalla visualizzazione possono essere definite qui. Si noti la separazione delle virgole!



[2] Vedere anche Sezione 4.7.4.1.2, “ Serie preferita - plinkgroups.cfg -> Blocco [nome_ruolo] -> Chiave "PREFRANGE" ”.
