Limitazione della tabella [Restricted display] e soppressione delle linee [Suppressed rows]:

Le due funzioni sono molto simili.

È possibile utilizzare anche la sintassi Fortran.

Restrizione della tabella [Restricted display]:

Ad esempio, definire la condizione D.EQ.8 per ridurre la visualizzazione della tabella a questi valori (vedere l'illustrazione seguente).^[34]

Figura 5.494.  Limitazione della tabella [Restricted display] con D.EQ.8

Soppressione di riga [Suppressed rows]: ad esempio, D.EQ.8 per una variabile numerica o D.EQ.'8' per una variabile di testo.

Con la soppressione delle righe [Suppressed rows], è possibile specificare anche una sola variabile senza valore (selezione del campo elenco). In questo caso, vengono visualizzate tutte le righe che hanno un qualsiasi valore in questa variabile.

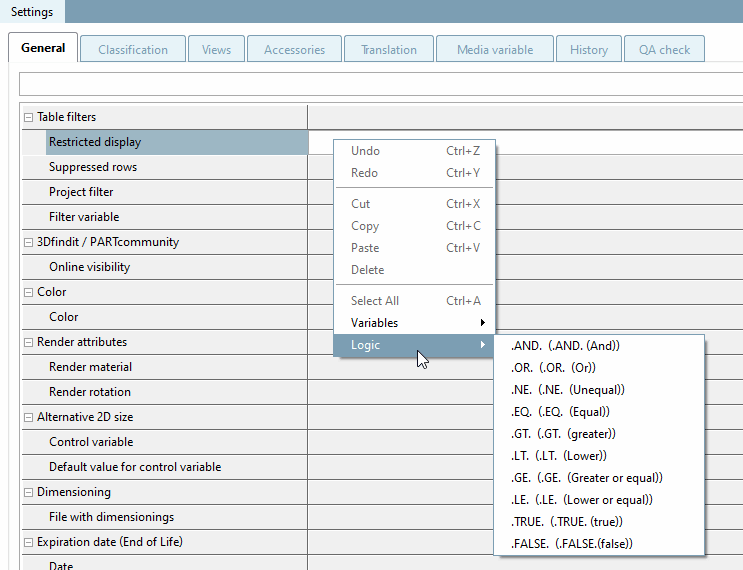

Nota La restrizione delle tabelle [Restricted display] e la soppressione delle righe [Suppressed rows] possono essere meglio implementate con i metodi di Gestione Strategica delle Parti se la funzionalità ERP è disponibile (vedere ad esempio la Sezione 4.7.4.1.4, “ Condizione di visualizzazione per le righe della tabella - plinkgroups.cfg -> Blocco [Nome_ruolo] -> Chiave "TABRESTRICTION" ” in ENTERPRISE 3Dfindit (Professional) - Amministrazione ). Le limitazioni della restrizione delle tabelle [Restricted display] e La soppressione della linea [Suppressed rows] è stata corretta - in contrasto con la funzione di riga preferita , che può essere acceso e acceso (vedi Sezione 4.7.4.1.2, “ Serie preferita - plinkgroups.cfg -> Blocco [nome_ruolo] -> Chiave "PREFRANGE" ” in ENTERPRISE 3Dfindit (Professional) - Amministrazione Nota Nelle righe di restrizione della tabella [Restricted display] e di soppressione delle righe [Suppressed rows], è possibile aggiungere varie espressioni logiche direttamente tramite il menu contestuale (facendo clic con il pulsante destro del mouse sulla riga). Figura 5.495.

Filtro di progetto [Project filter] e variabile di filtro [Filter variable]:

Con il filtro di progetto [Project filter] e la variabile di filtro [Filter variable] è possibile, da un lato, ridurre il numero di righe della tabella visualizzata nel PARTdataManager mediante filtri e, dall'altro, creare una variante di catalogo filtrata al momento del check-out di un catalogo. Vedere anche Catalogo Sezione 5.8.2.1.15.10, “ Consulta il catalogo ” uscita.

Di seguito viene descritto come creare i filtri:

Applicazione in PARTdataManager:

Nel menu Extra [Extras] -> Impostazioni [Settings...]... -> Pagina di dialogo per la selezione delle parti [Part selection] -> Campo del filtro del progetto [Project filter], è possibile utilizzare il filtro o i filtri per controllare il numero di righe visualizzate.

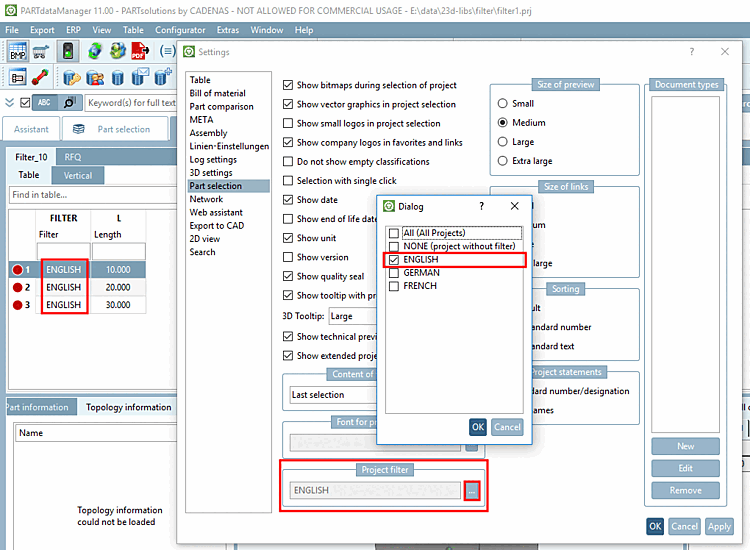

Figura 5.498. Nell'esempio, sono visibili solo le righe con il filtro "ENGLISH".

Utilizzo dei filtri per la funzione Check out catalogue [Check out catalog]: vedere Sezione 5.8.2.1.15.10, “ Consulta il catalogo ”.

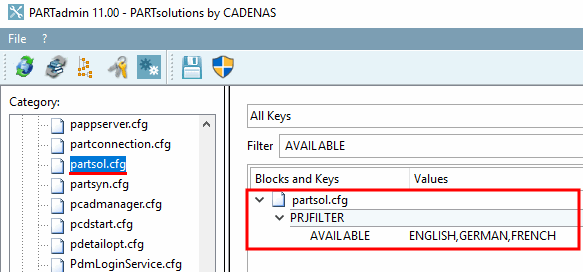

Informazioni generali: Durante l'installazione del catalogo, viene visualizzato un prjfilter.cfg creato con l'elenco il filtro. In alternativa, è anche possibile creare filtri di progetto nella partsol.cfg : Creare il blocco PRJFILTER con la chiave AVAILABLE qui e la virgola lì separatamente i filtri desiderati.

Figura 5.499.

In finestra di dialogo (vedere Figura 5.498, “Nell'esempio, sono visibili solo le righe con il filtro "ENGLISH".”), tutti i filtri di progetto vengono quindi rimossi da Tutti i cataloghi e i filtri di progetto partsol.cfg offerti.
