2.3.6.3.2. Blocco [CadDocumentAttributes] - Trasferimento di attributi definiti dall'utente

Per produrre attributi aggiuntivi nella pagina della scheda "Definiti dall'utente" di Inventor, procedere come segue:

  1. Aprire il file di configurazione ifadeskinv.cfg.

  2. Creare il seguente blocco:

    #:VISFGUI;1
[CadDocumentAttributes]
Extra=?GetObject("iface.calcnameservice").start(0).Format("<ATTR(LINA)>").value()

    In questo esempio, viene creata la chiave "Extra" e viene trasferito l'attributo "LINA" (lista dei pezzi).

    Opzionalmente, si può anche specificare la lingua dell'attributo.

    #:VISFGUI;1
[CadDocumentAttributes]
Extra=?GetObject("iface.calcnameservice").start(0).Format
("<ATTR(english,LINA)>").value()

  3. Salvare le modifiche e aprire PARTadmin.

    È ora disponibile anche il blocco "CadDocumentAttributes" con l'attributo "Extra".

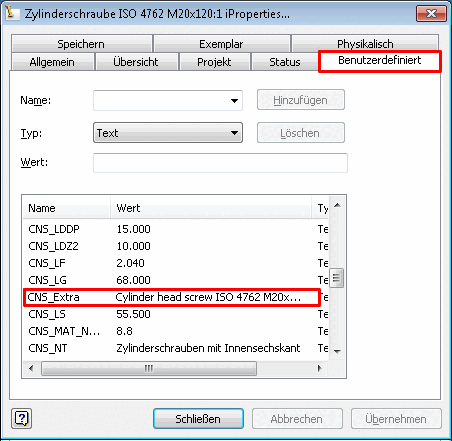

  4. Risultato in Inventor sotto iProperties nella pagina della scheda "Definito dall'utente".

    iProperties -> Pagina della scheda "Definito dall'utente

    Figura 2.125. iProperties -> Pagina della scheda "Definito dall'utente
