2.6.2.2.  "Nel foro del cilindro"

[Nota]Nota

Posizionamento di un corpo in un foro cilindrico.

Il posizionamento avviene attraverso il bordo di un cilindro. Tutte le condizioni di posizionamento richieste vengono create automaticamente.

Le Metodo Nell'alesaggio del cilindro [In Cylinder] è adatto, ad esempio, per il posizionamento di viti nei fori o per posizionare un cuscinetto su un Onda.

Situazione iniziale:

Dopo aver fatto clic sul pulsante Trasferisci a CAD [Export to CAD] in PARTdataManager o Seamless , la vista passerà a CAD e Viene visualizzata la finestra di dialogo di posizionamento PARTsolutions.

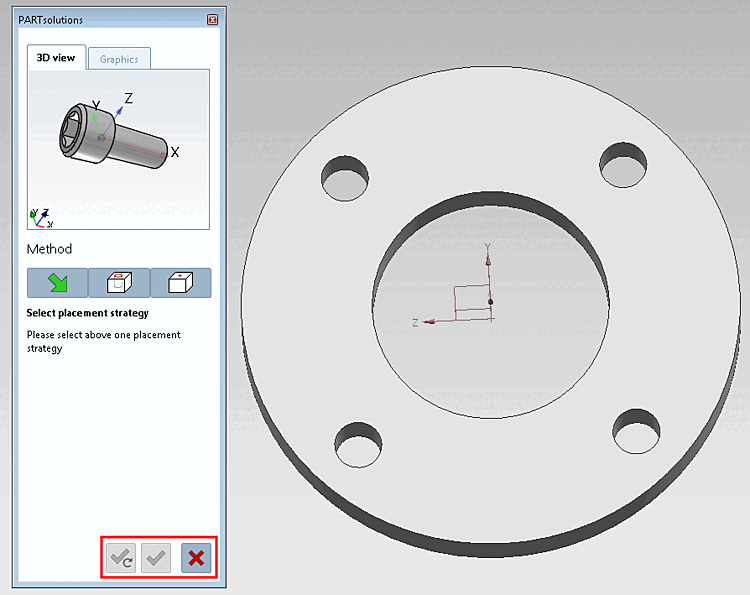

Utilizzare i pulsanti sottostanti per confermare il I posizionamenti sono ancora inattivi. Cliccando su è possibile modificare l'azione di posizionamento abortire.

Figura 2.94. Utilizzare i pulsanti sottostanti per confermare il I posizionamenti sono ancora inattivi. Cliccando su Utilizzare i pulsanti sottostanti per confermare il I posizionamenti sono ancora inattivi. Cliccando su è possibile modificare l'azione di posizionamento abortire. è possibile modificare l'azione di posizionamento abortire.

  1. Fare clic sul pulsante all'alesaggio del cilindro [In Cylinder].

    -> La vista 3D [3D view] nella finestra di dialogo di posizionamento mostra ora i possibili punti di connessione (se sono possibili più punti di connessione, le informazioni corrispondenti vengono visualizzate nella finestra di dialogo di posizionamento). (Se sono possibili più punti di connessione, le informazioni corrispondenti vengono visualizzate nel dialogo di posizionamento).

    -> Nella finestra di dialogo di posizionamento della scheda Grafica [Graphics] sono disponibili immagini 3D del componente o viste tecniche(se disponibili).

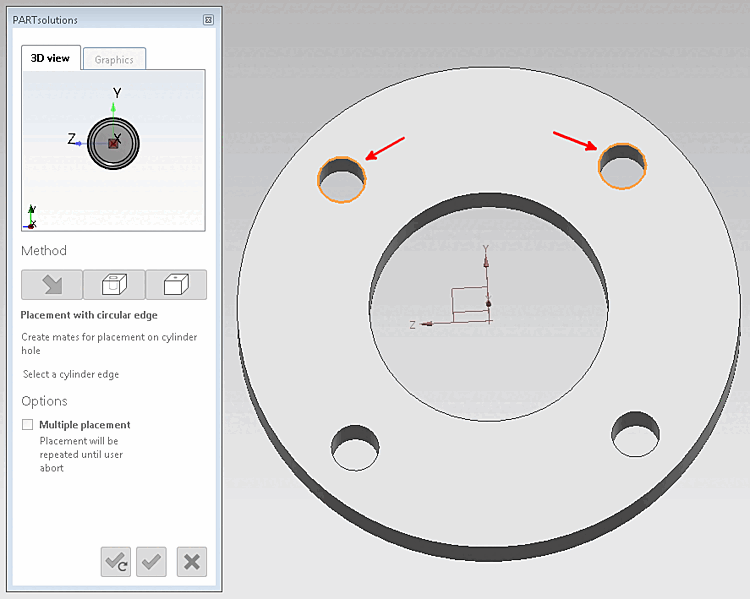

    Bordo(i) del cilindro selezionato(i)

    Figura 2.95. Bordo(i) del cilindro selezionato(i)

  2. Selezionare un bordo del cilindro [Select a cylinder edge] (un elemento che determina chiaramente la posizione di posizionamento).

    Posizionamento multiplo opzionale: selezionare semplicemente più elementi del cilindro (a seconda del CAD con o senza il tasto CTRL).

    [Nota]Nota

    Possono essere visualizzate anche finestre di dialogo specifiche del CAD, rendendo inattiva la finestra di dialogo di posizionamento.

  3. Fai clic su Inserisci una volta [Place once] o su Più Posizionare [Place multiple] .

    Se viene riconosciuto un modello, viene chiesto automaticamente se la parte deve essere inserita nel modello.

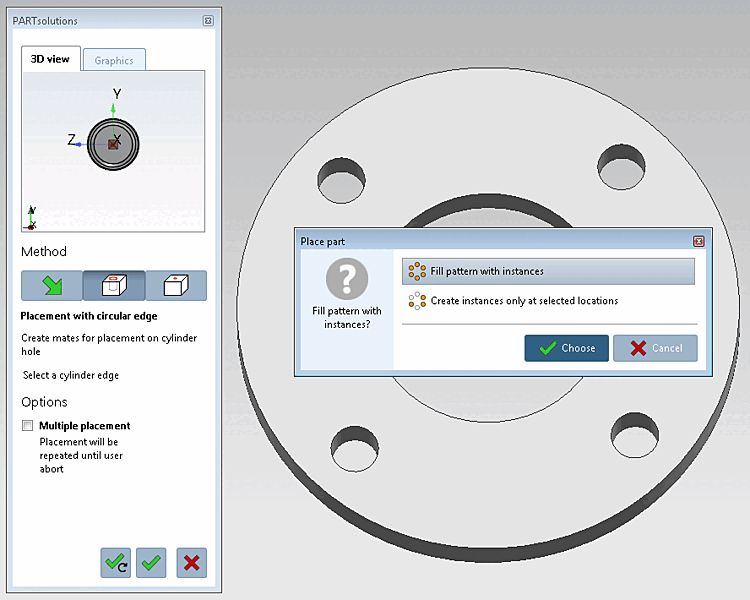

    Posizionare il componente [Place part]: Si vuole riempire il modello con le istanze? [Fill pattern with instances?]

    Figura 2.96.  Posizionare il componente [Place part]: Si vuole riempire il modello con le istanze? [Fill pattern with instances?]

    Selezionare l'opzione desiderata e confermare cliccando su Seleziona [Choose].

    -> La vite (o più viti) viene inserita nel foro.

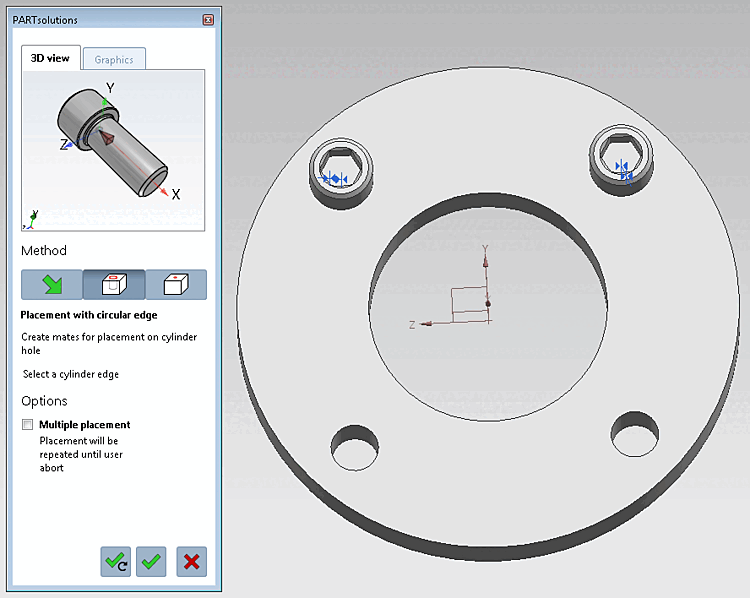

    Viti della testa del cilindro posizionate

    Figura 2.97. Viti della testa del cilindro posizionate

    [Nota]Nota

    L'inserimento può essere già attivato dall'interazione con un altro dialogo e viene quindi omesso in questo caso.

  4. Effettuare ulteriori collocamenti o chiudere il dialogo sui collocamenti.

    Posizionare più volte [Place multiple] (e lasciare aperto il dialogo)
    Posizionare una volta [Place once] (e chiudere il dialogo)
    Dialogo ravvicinato [Close dialog] (senza posizionamento)
