2.3.10.3.  Mappatura degli attributi in SolidWorks

2.3.10.3.1. Blocco [AttributeMapping(3D)] - Impostazione della lingua degli attributi
2.3.10.3.1.1. Dichiarare il prefisso per gli attributi PARTsolutions
2.3.10.3.2. Blocco [CadDocumentAttributes] - Trasferimento di attributi definiti dall'utente
2.3.10.3.2.1. Chiave "IsFastener
2.3.10.3.3. Blocco [CadDocumentAttributes] - Trasferimento di attributi extra aggiuntivi
2.3.10.3.4. Blocco [SummaryInformation]

Nel blocco AttributeMapping(is3d) si stabilisce se gli attributi standard di PARTsolutions (geometrici, NT, NN, LINA, ecc.) e tutti i campi del database di collegamento (se esiste un collegamento ERP) devono essere trasferiti al sistema CAD e, in caso affermativo, in quale lingua o lingue.

Di seguito sono riportate le informazioni più importanti per il sistema CAD. Le informazioni di base sulla mappatura degli attributi sono riportate in Sezione 2.2.8, “Mappatura degli attributi ”.

Una volta trasferiti, gli attributi sono disponibili nella pagina di dialogo delle informazioni sul file e nell'elenco dei pezzi.

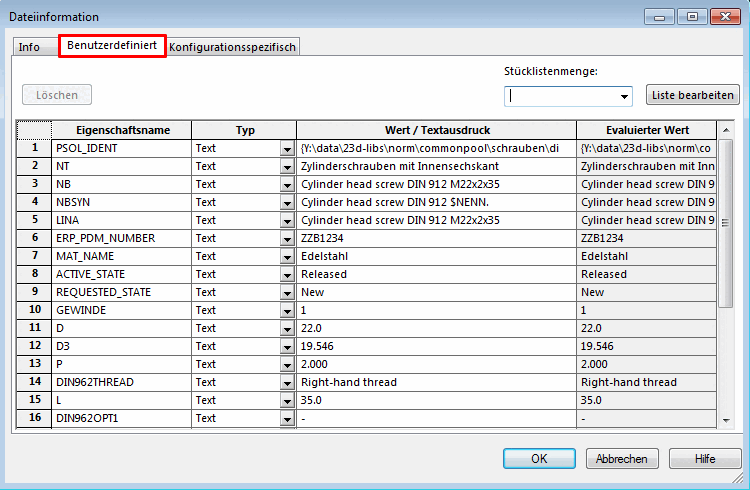

"Informazioni sul file" -> Pagina della scheda "Definito dall'utente

Figura 2.247. "Informazioni sul file" -> Pagina della scheda "Definito dall'utente

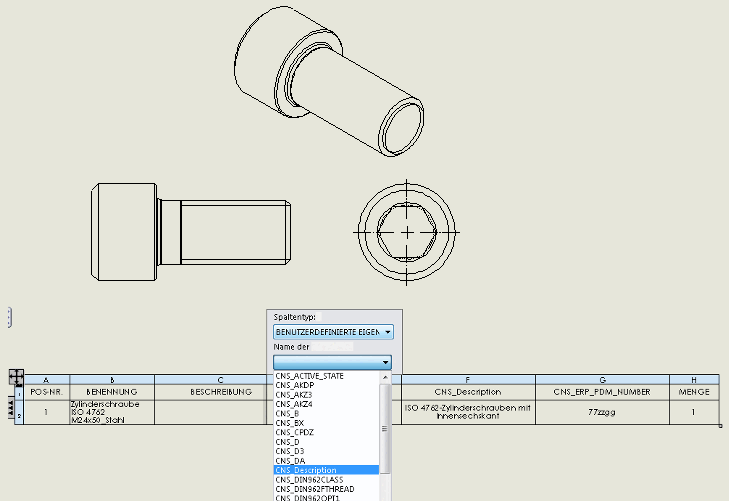

Attributi PARTsolutions nella tabella dell'elenco dei componenti

Figura 2.248. Attributi PARTsolutions nella tabella dell'elenco dei componenti

La mappatura degli attributi è controllata dai seguenti blocchi:

I singoli blocchi sono descritti di seguito:

[Nota]Nota

Per modificare le impostazioni sono necessari i diritti di amministratore!
