Fare clic sull'icona dello schizzo 2D [2D Sketch].

-> Si apre l'area di dialogo.

Disegnare uno schizzo (uno o fino a tre, a seconda della complessità del componente).

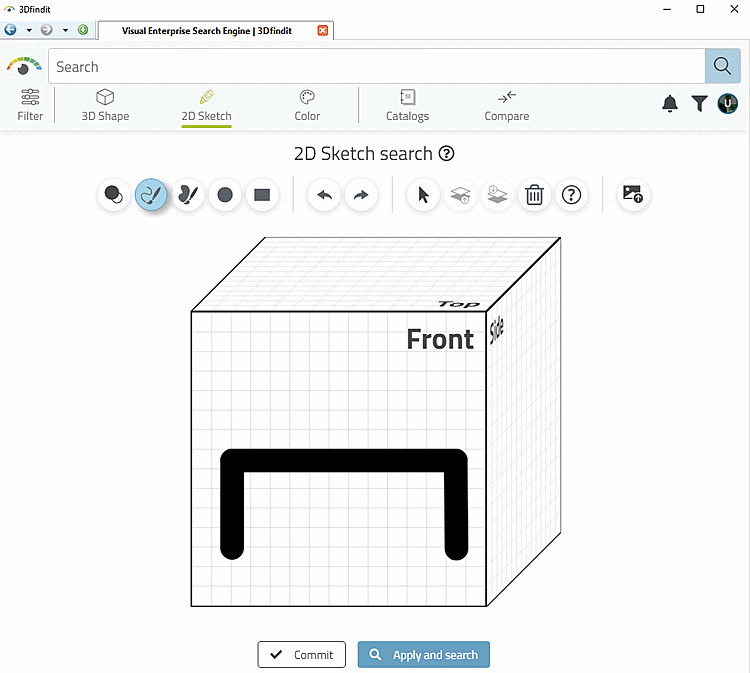

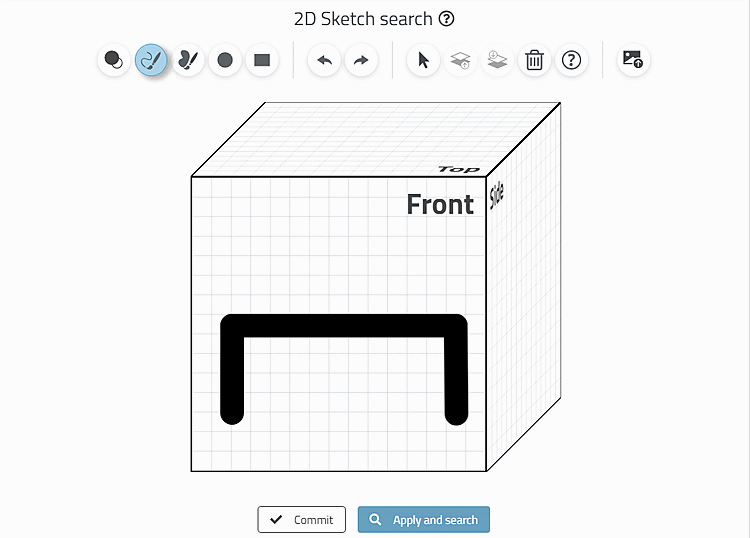

Figura 8.76. 1° schizzo

	Suggerimento
	Tramite Pulsante Aiuto [Help] troverai aiuto per l'individuo Funzioni di disegno. In questo caso, creare il disegno con il pennello [Brush] e selezionare uno spessore [Strength] pari a 32. Disegnare linee rette tenendo premuto il tasto Maiusc.

Fare clic su Applica e cercare [Apply and search]. È possibile filtrare per un produttore specifico.

-> Vengono visualizzati i risultati.

-> Nel campo di ricerca viene visualizzato il parametro di ricerca (o il numero di parametri necessari).

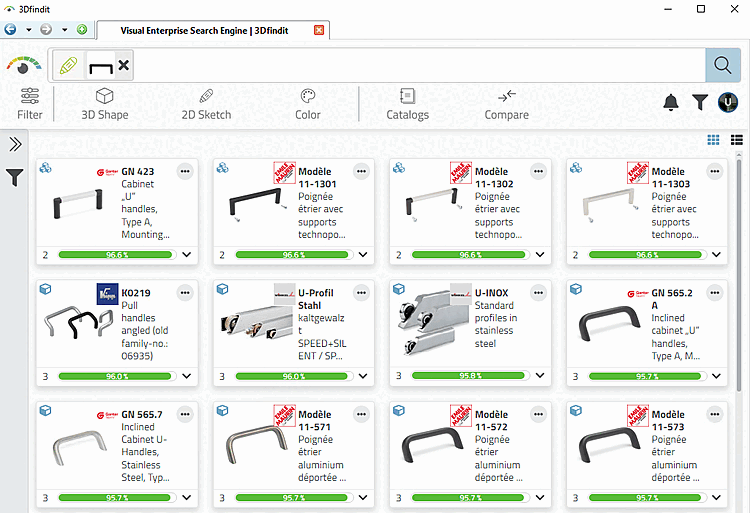

Figura 8.77. Risultato con uno schizzo

Fare clic su Pagina [Side] e creare un secondo schizzo in vista laterale.

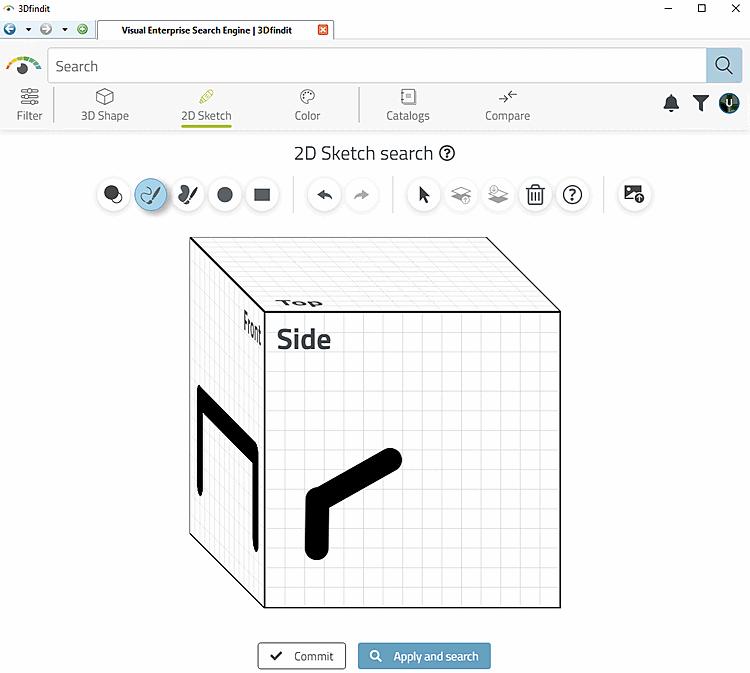

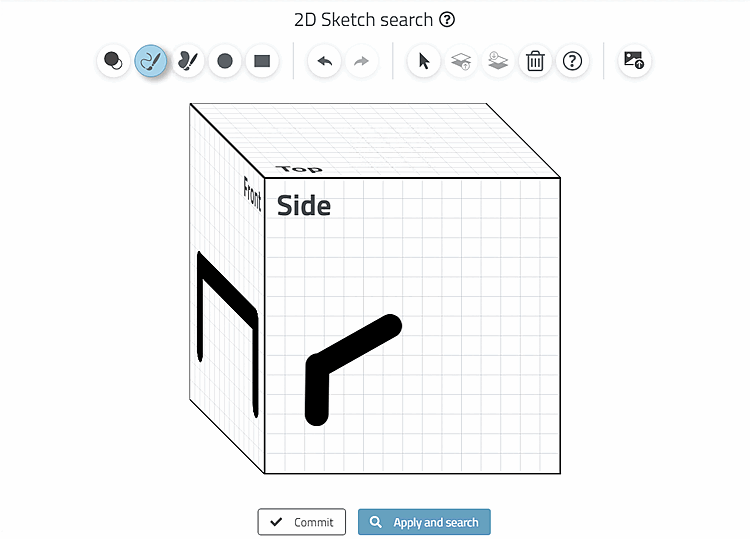

Figura 8.78. 2° schizzo

Fare clic su Applica e cercare [Apply and search].

-> Il risultato desiderato appare ora in primo piano.

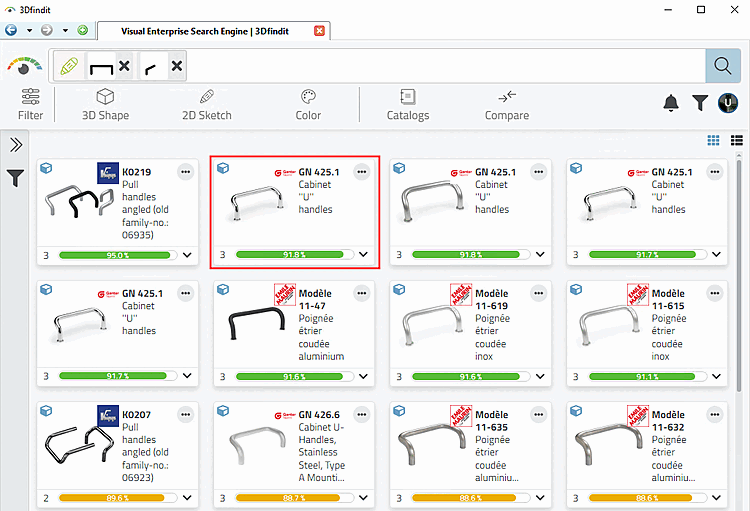

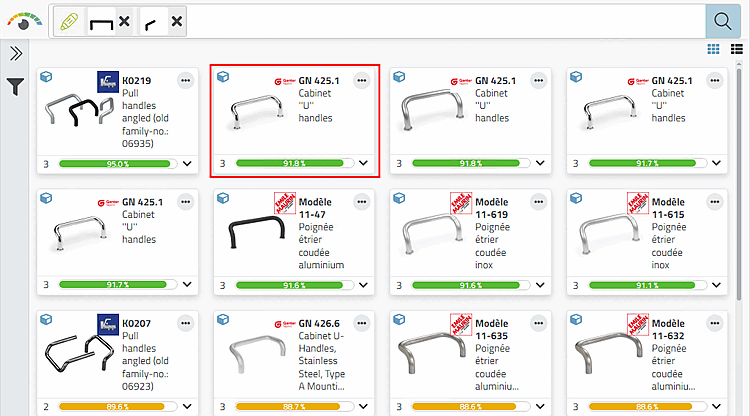

Figura 8.79. Risultato con due schizzi
