Di norma, esistono due modi diversi per assegnare valori di progettazione diversi a un pezzo.
attraverso gli attributi globali ECLASS Basic, come BAH005 (tensione nominale), anche se questa opzione non è disponibile per ogni numero ECLASS o un attributo simile dovrebbe trasportare questa informazione. Inoltre, in questo modo non è possibile differenziare le singole connessioni o tenere conto delle cardinalità.
attraverso la classificazione CNSELEK|5|9, che deriva direttamente dal blocco avanzato ECLASS (valore nominale per la connessione AAQ527 ).
Le istanze di questa classe devono essere collegate alla connessione corrispondente tramite le relazioni PARENT-CHILD. Ciò avviene come nella sezione "Connessioni a spina". Se si utilizza il PDT elettrico, i collegamenti corrispondenti vengono creati automaticamente. Si noti che un collegamento può avere un numero qualsiasi di valori nominali.

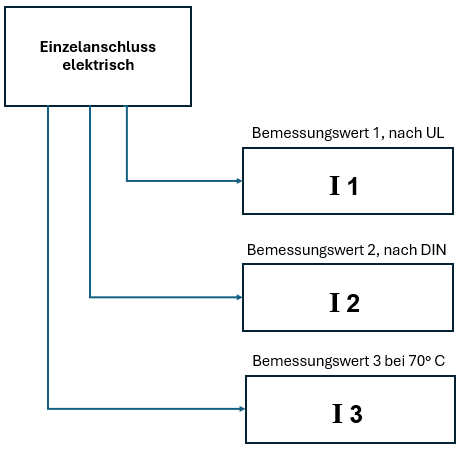

Figura 5.1053. È possibile assegnare un numero qualsiasi di valori nominali a un collegamento utilizzando la relazione PARENT-CHILD. Valori nominali diversi derivano, ad esempio, da normative, standard, condizioni ambientali diverse, ecc.

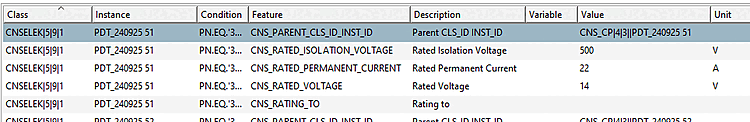

Parent CLS_ID INST_ID ; identificatore unico per determinare la connessione parentale. La sintassi è obbligatoria Nome della classe + "||" + istanza della classe (vedere capitolo ??), ad esempio "CNS_CP|4|3||PDT_240925 56".
Corrente permanente nominale (corrente continua nominale); unità di misura ampere, kiloampere, ...
Tensione nominale isolata ; unità di misura volt, kilovolt, ...
Rating To ; testo libero che indica i diversi regolamenti e standard di rating, in modo che i sistemi successivi possano applicare le assegnazioni corrispondenti in caso di più valori di rating in un collegamento. Si consigliano le seguenti voci, se applicabili: IEC, UL, UR, CSA, CUL
