Di solito le immagini vengono visualizzate meglio nella scheda tecnica con uno sfondo trasparente.

Tuttavia, il PDF non supporta la trasparenza per le immagini. Tuttavia, è possibile ottenere un effetto simile con la "mascheratura". Nella maggior parte dei casi, la differenza non è visibile. A volte possono verificarsi differenze minime.

Nel PARTtemplateDesigner è presente l'opzione Trasparenza maschera [Mask transparency] per le immagini con la V12. L'impostazione predefinita è "off", per garantire la compatibilità con le versioni precedenti.

Il prerequisito è che l'immagine sia stata salvata con trasparenza (tutti i formati che supportano la trasparenza).

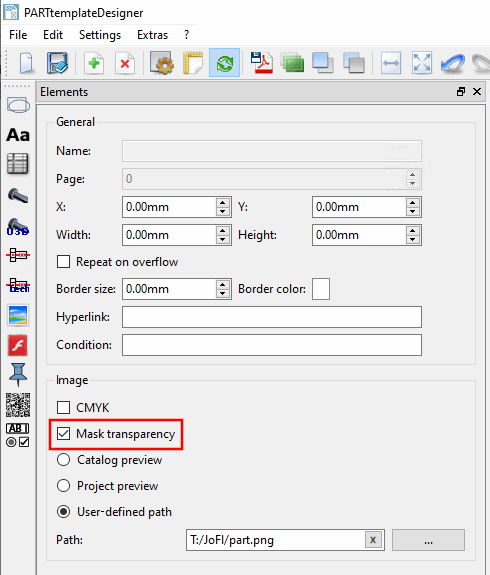

Figura 1.590.  Trasparenza della maschera [Mask transparency]

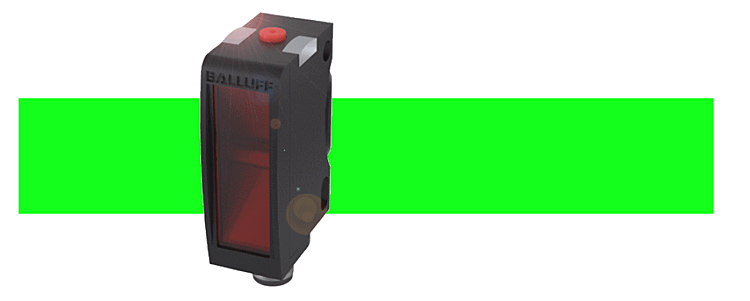

Figura 1.591. Risultato nella scheda tecnica con opzione attivata

Figura 1.592. Risultato nella scheda tecnica con opzione disattivata
